Nachfolgend sehen Sie Beispiele für den Bau von verschiedenen Displays und Stellwänden, die zum besseren Verständnis der Bauweise dienen und Ihnen dabei helfen sollen, eigene Kreationen zu entwickeln. Die angegebenen Stücklisten beziehen sich auf die zugehörige Abbildung und sind beispielhaft. Alle Komponenten sind variabel und sollten nach Ihren Vorstellungen angepasst werden.

Das System bietet unzählige Möglichkeiten. Und natürlich können Sie Ihren Messestand mit verschiedenen Verbindertypen noch erweitern. Falls Sie sich bei der Planung unsicher sind, fragen Sie uns bitte. Beachten Sie bitte auch, dass Ihre Konstruktion unter Umständen vom Veranstalter genehmigt werden muss.

Bei den nachfolgenden Beispielen gehen wir von der Bestückung mit Plattenmaterial aus. Falls Sie Stoffbespannungen bevorzugen, werden in diesem Fall keine H-Profile benötigt.

Weitere Infos finden Sie im Bereich "Kurz erklärt".

Die Produktbezeichnungen der nachfolgenden Beispiele sind frei erfunden und dienen lediglich der besseren Unterscheidung.

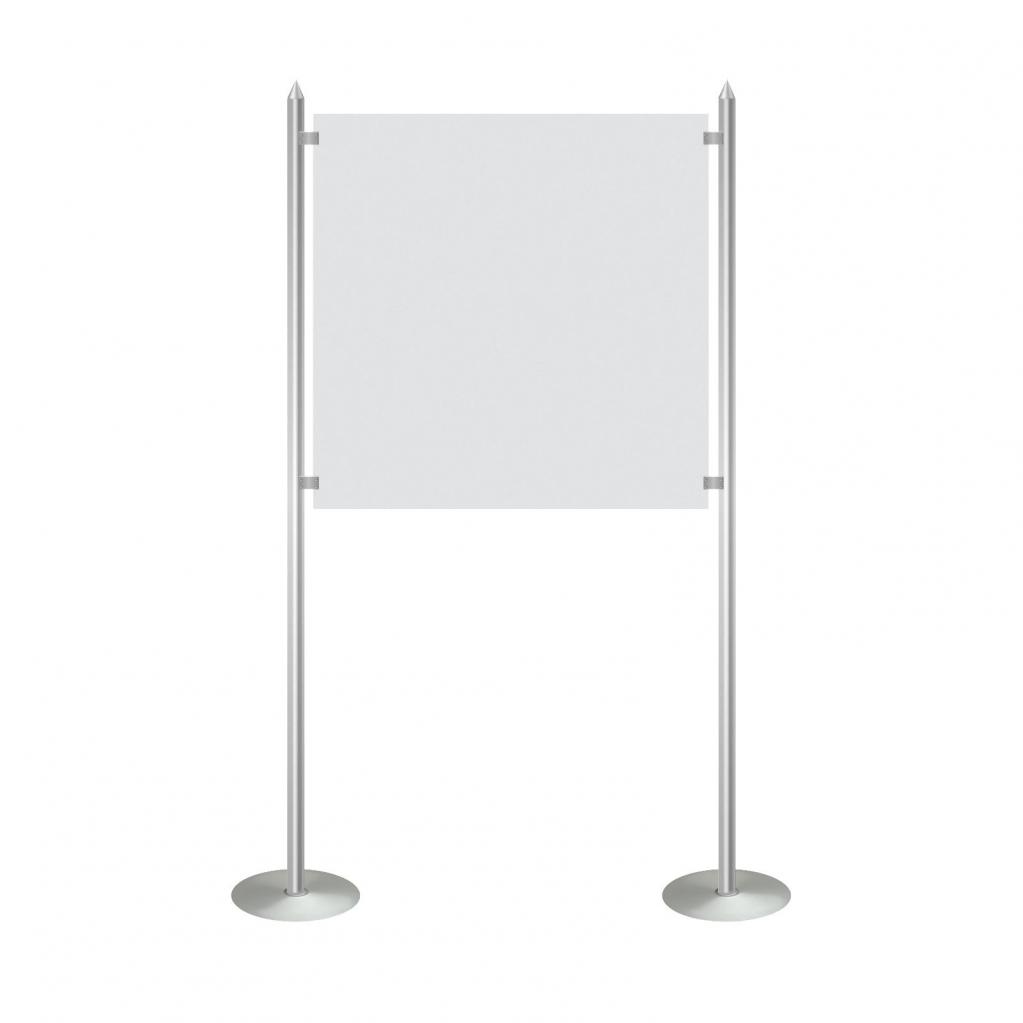

Infostellwand "Single"

Infostellwand "Single"
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Infostellwand "Single"	Abbildung	Stückzahl

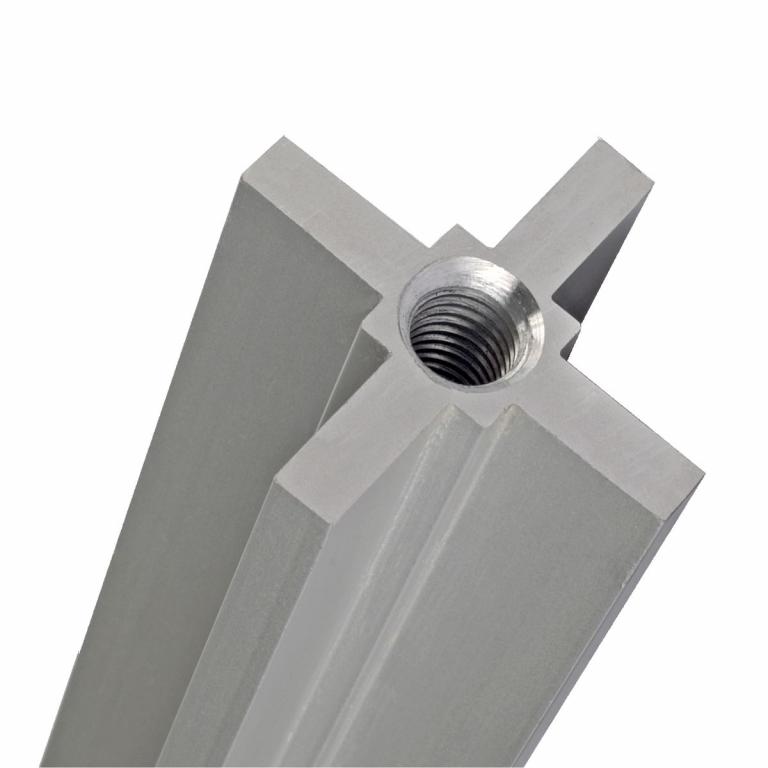

Flexi-Long Stangenprofil		2 x
Mittelverbinder		4 x

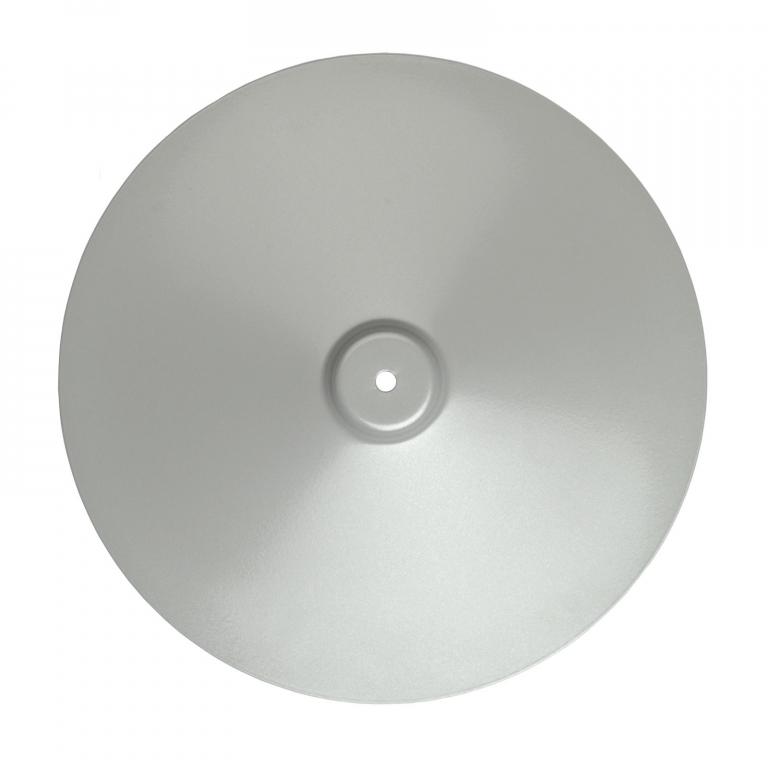

Tellerfuß		2 x

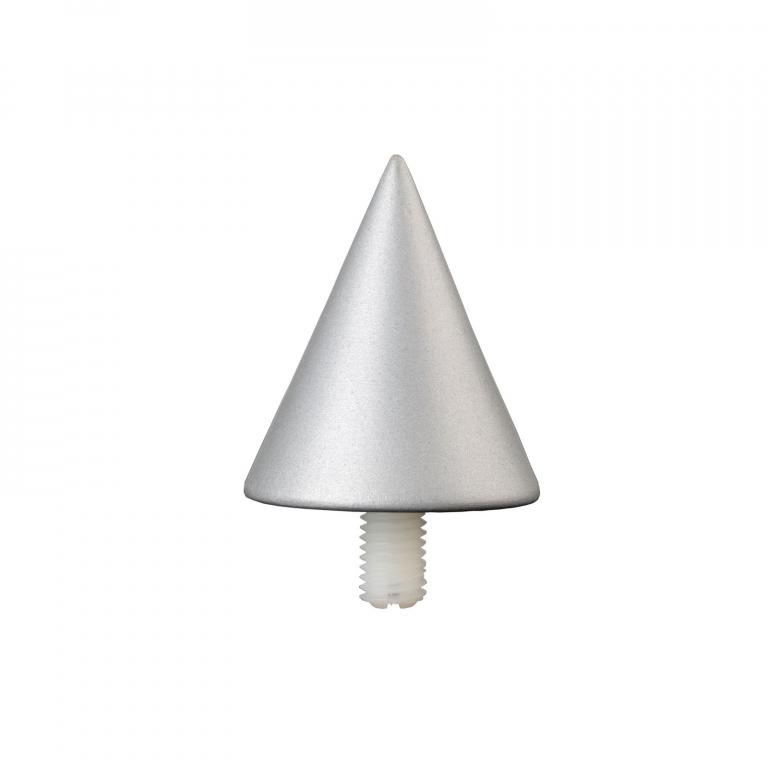

Profilabdeckung		2 x

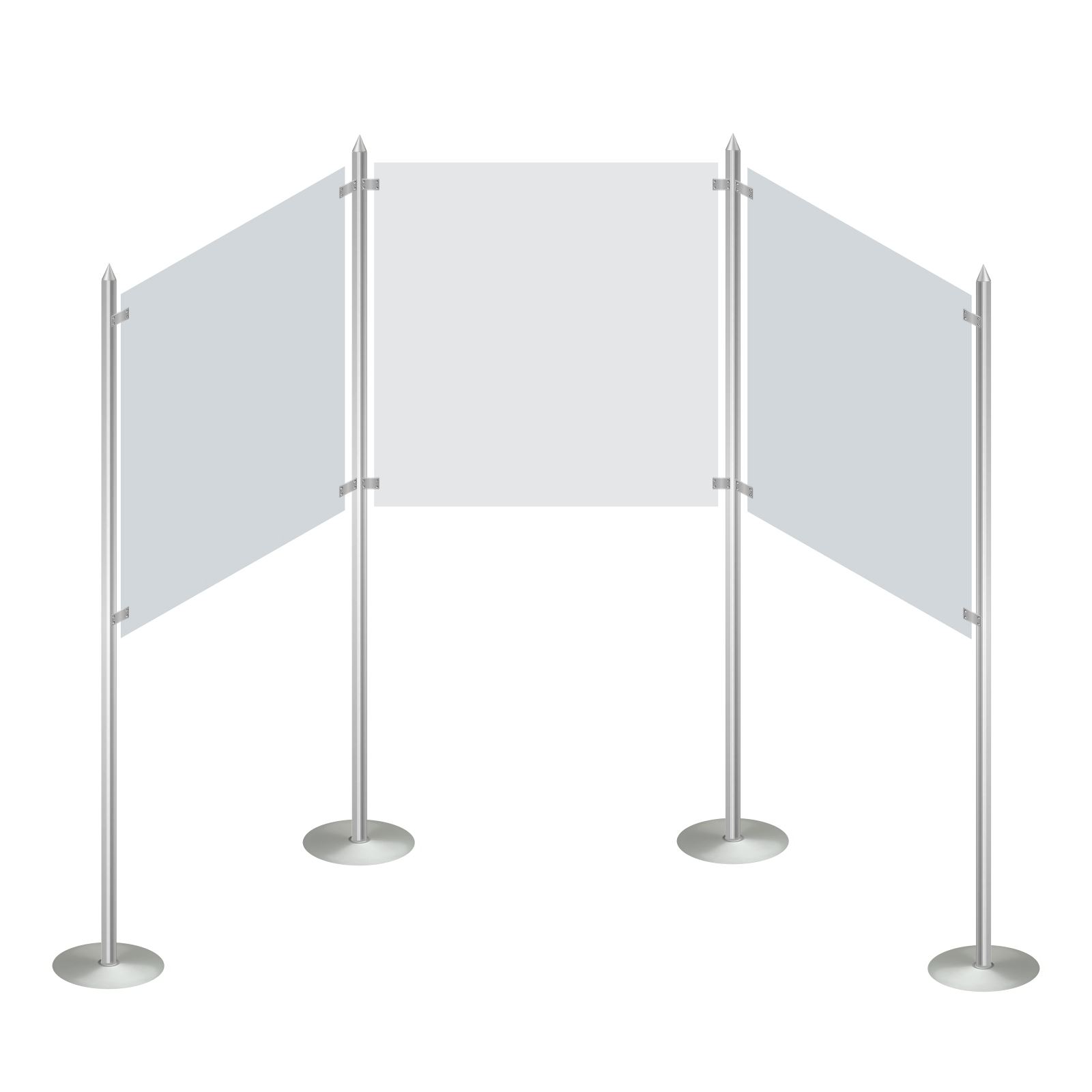

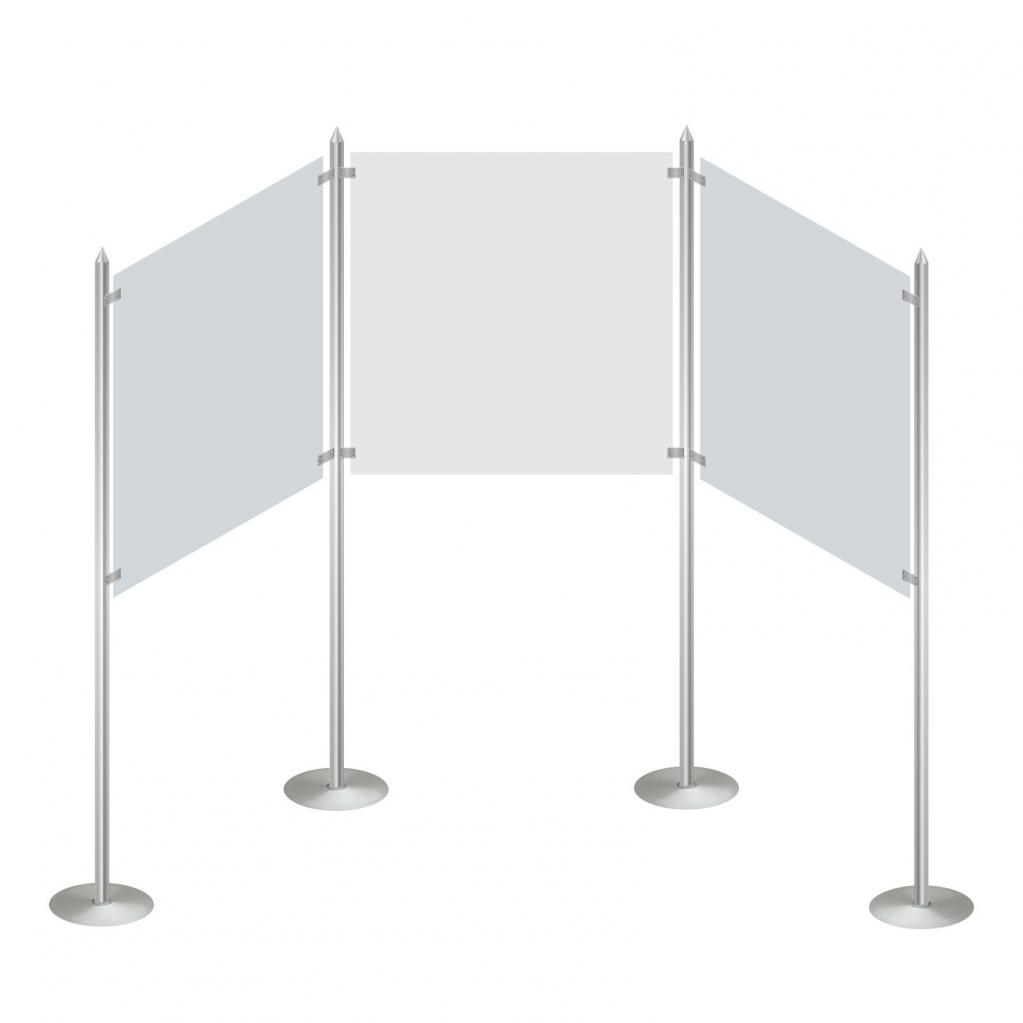

Infostellwand "Flexo"

Infostellwand "Flexo"
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Infostellwand "Flexo"	Abbildung	Stückzahl
Flexi-Long Stangenprofil		4 x
Mittelverbinder		8 x
Winkelverbinder		4 x
Tellerfuß		4 x
Profilabdeckung		4 x

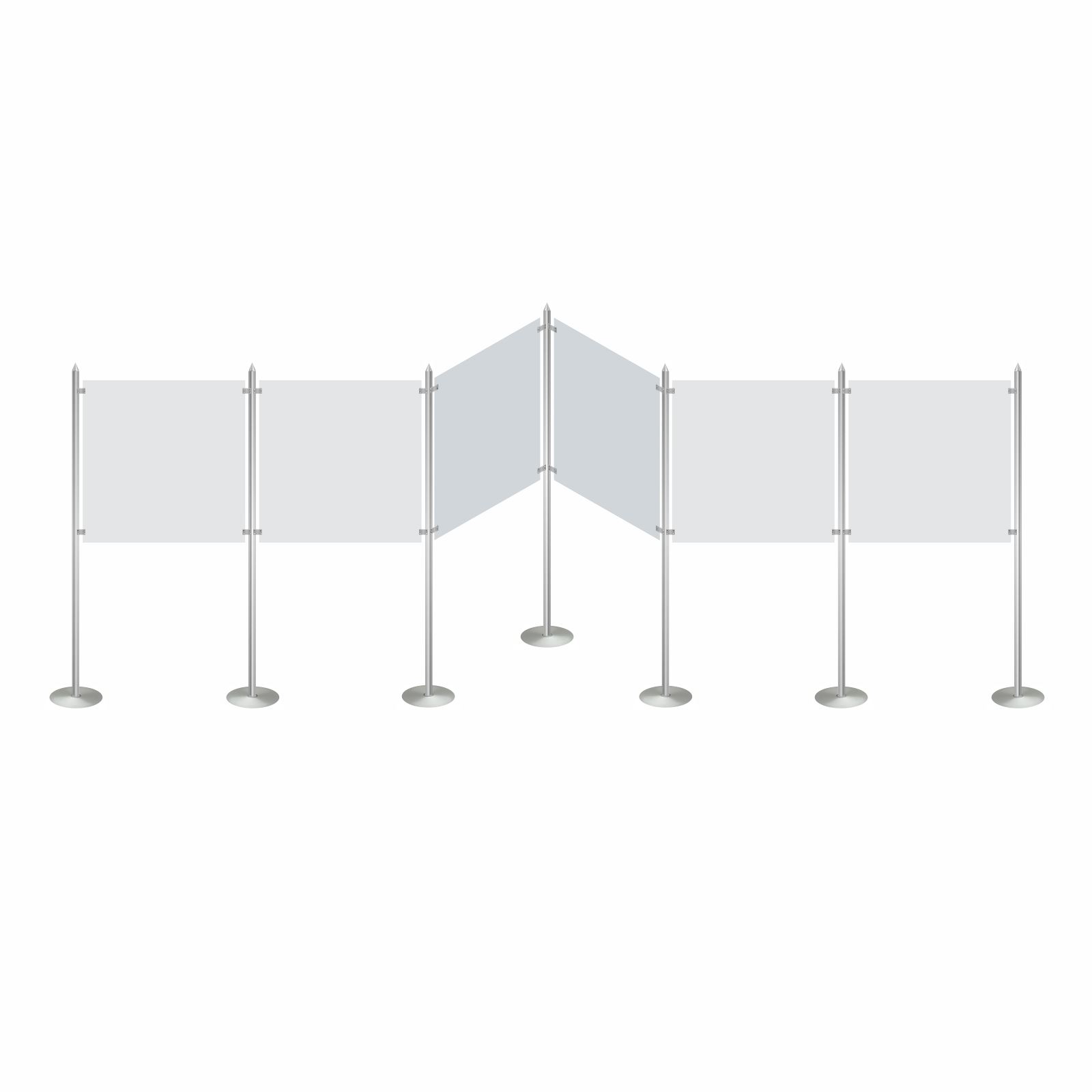

Infostellwand "Six"

Infostellwand "Six"
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Infostellwand "Six"	Abbildung	Stückzahl
Flexi-Long Stangenprofil		7 x
Mittelverbinder		16 x
Winkelverbinder		8 x
Tellerfuß		7 x
Profilabdeckung		7 x

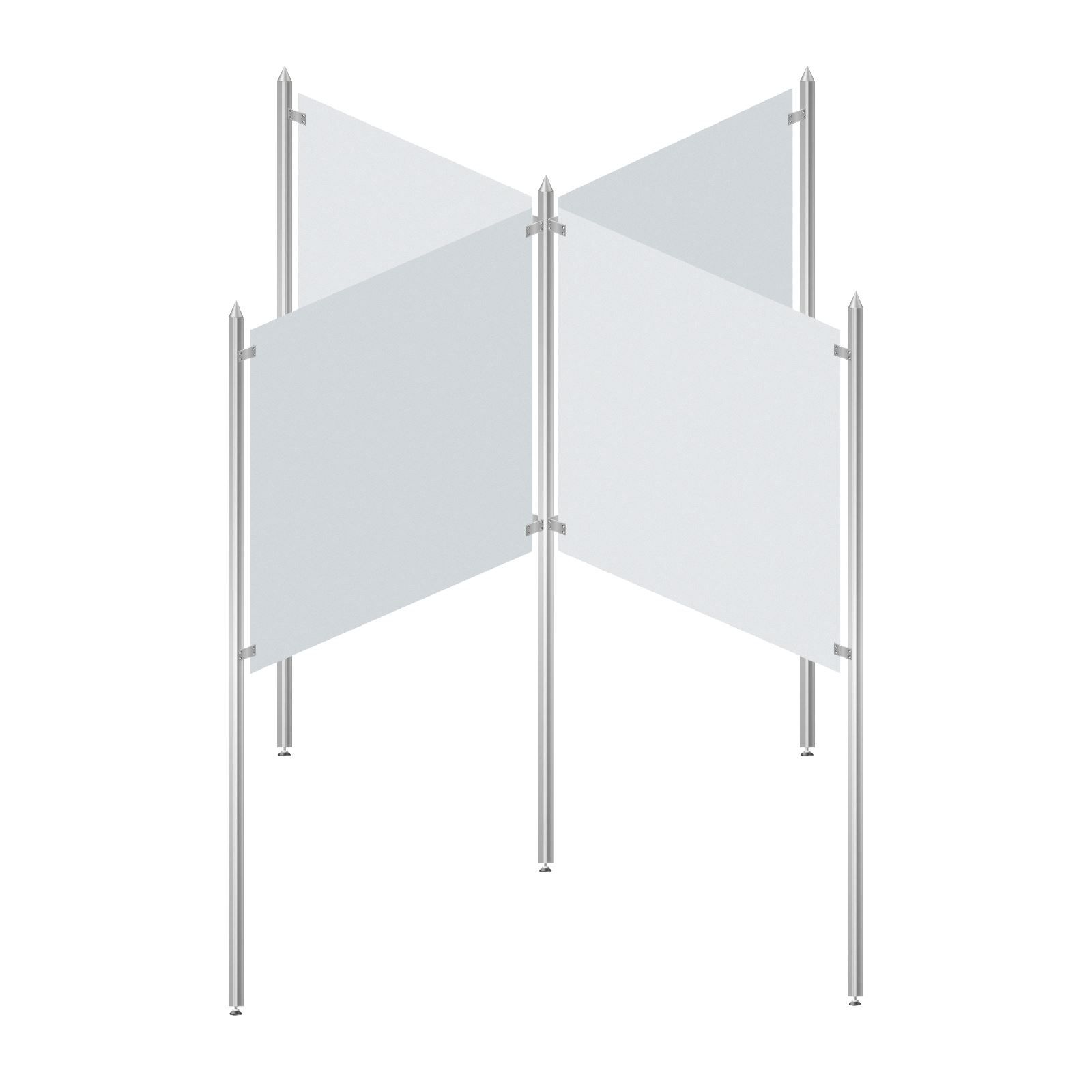

Infostellwand "Quattro"

Infostellwand "Quattro"
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Infostellwand "Quattro"	Abbildung	Stückzahl
Flexi-Long Stangenprofil		5 x
Mittelverbinder		16 x

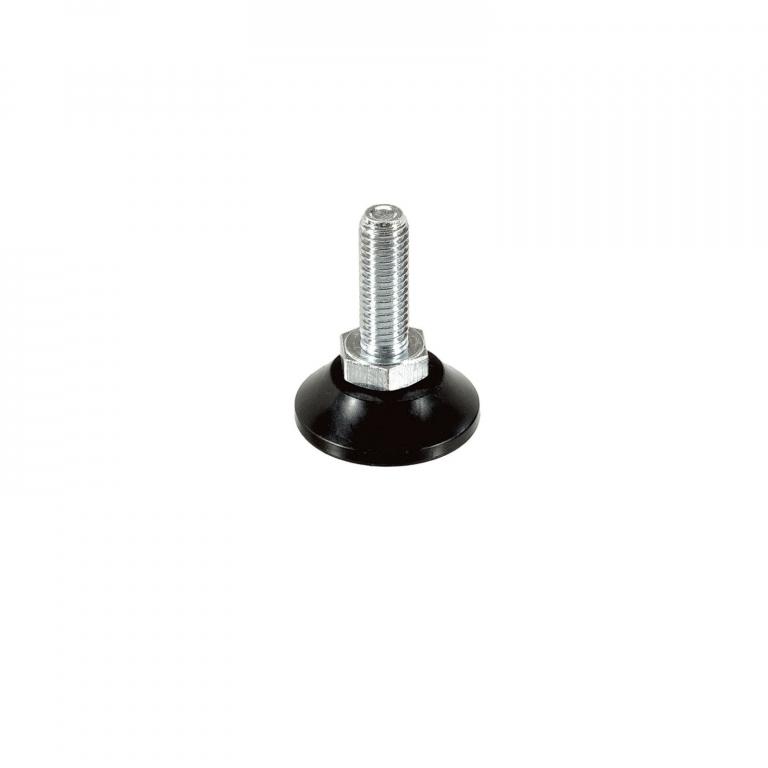

Stellfuß M10x30 mm		5 x
Profilabdeckung		5 x

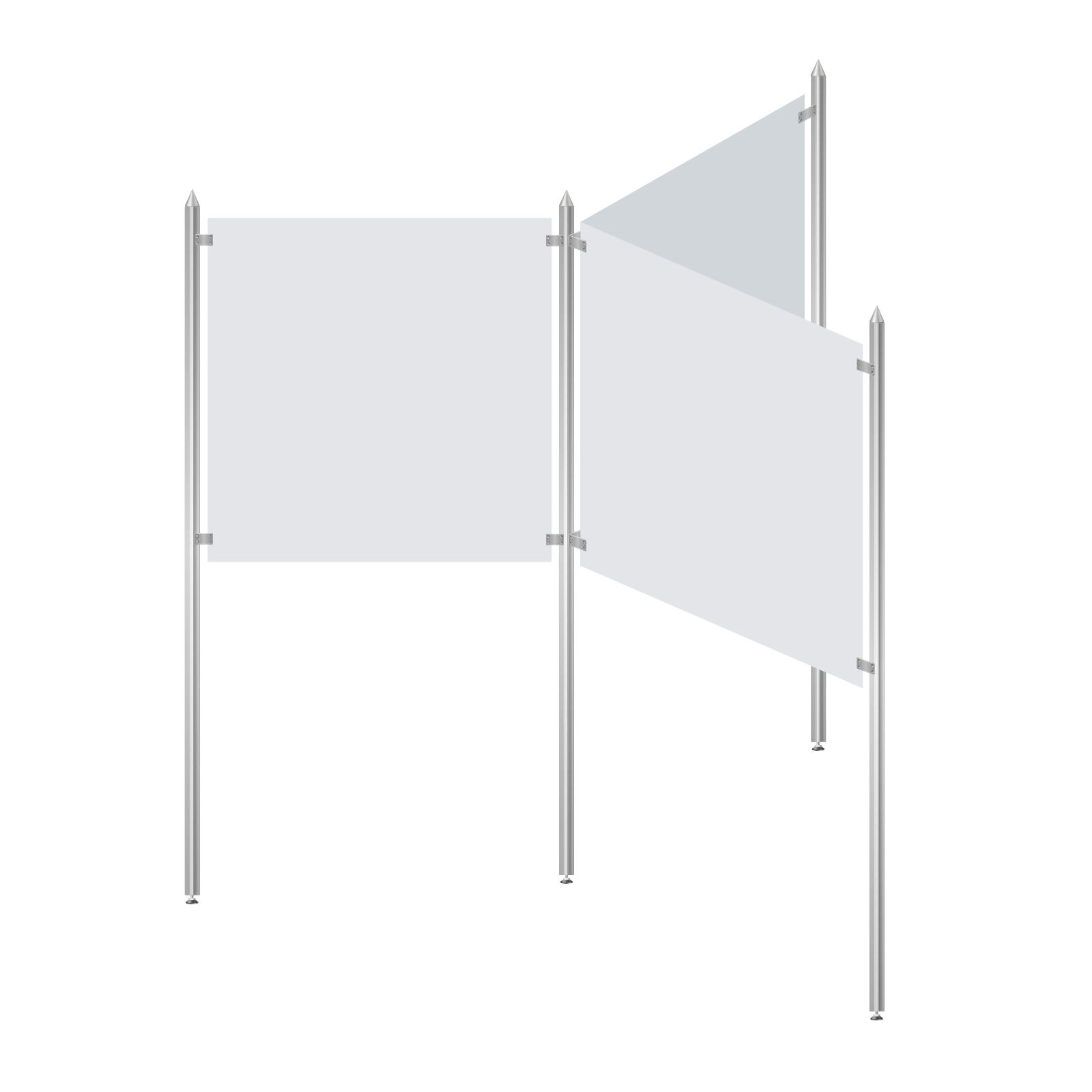

Infostellwand "Trio"

Infostellwand "Trio"
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Infostellwand "Trio"	Abbildung	Stückzahl
Flexi-Long Stangenprofil		4 x
Mittelverbinder		8 x
Winkelverbinder		4 x
Stellfuß M10x30 mm		4 x
Profilabdeckung		4 x

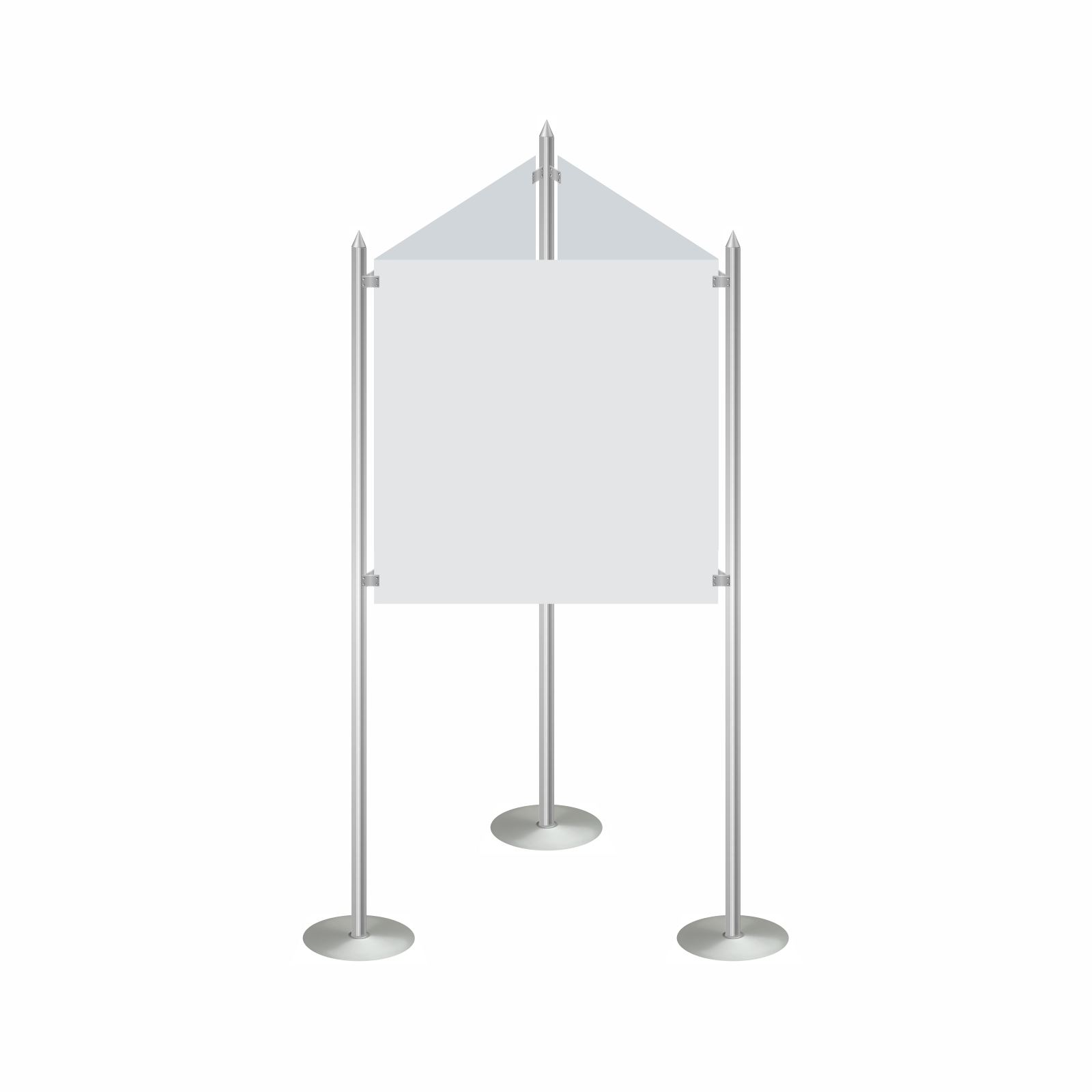

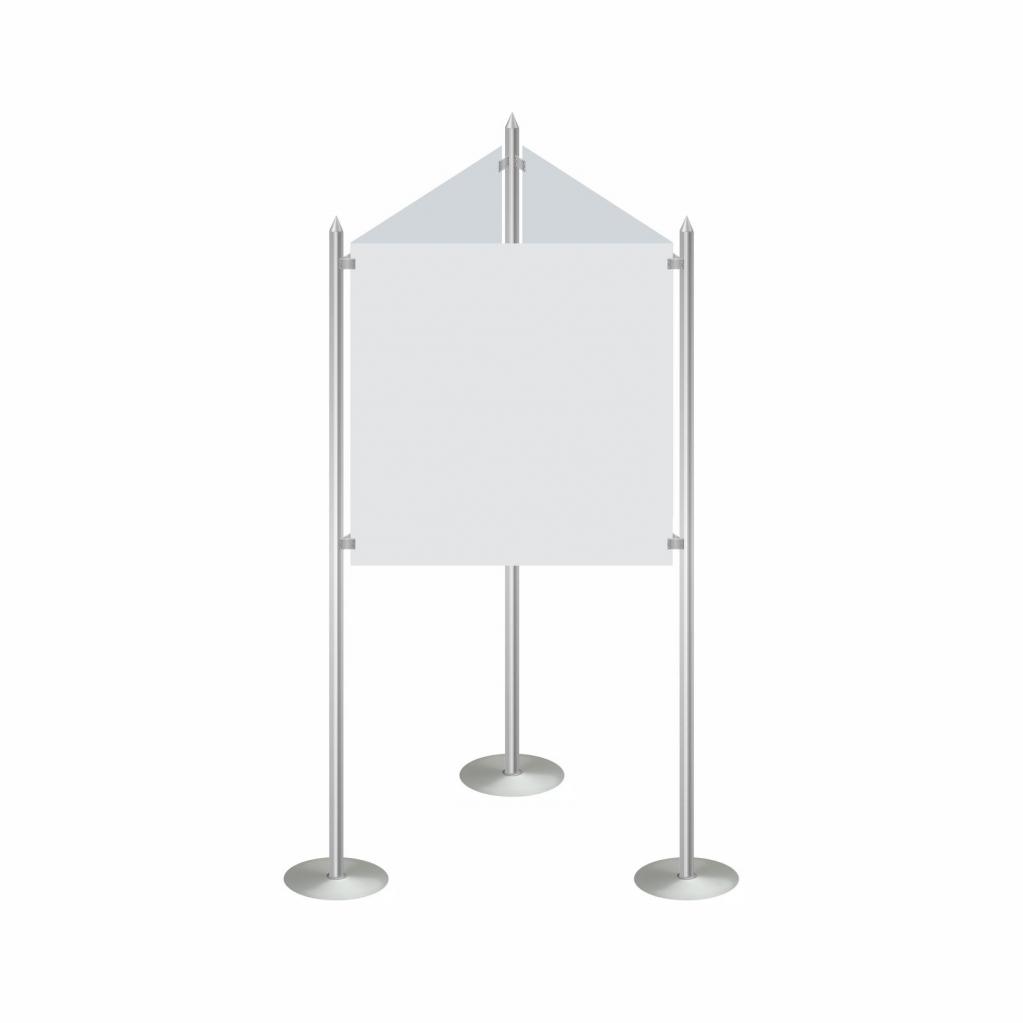

Infostellwand "Eco"

Infostellwand "Eco"
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Infostellwand "Eco"	Abbildung	Stückzahl
Flexi-Long Stangenprofil		3 x
Mittelverbinder		4 x
Winkelverbinder		8 x
Tellerfuß		3 x
Profilabdeckung		3 x

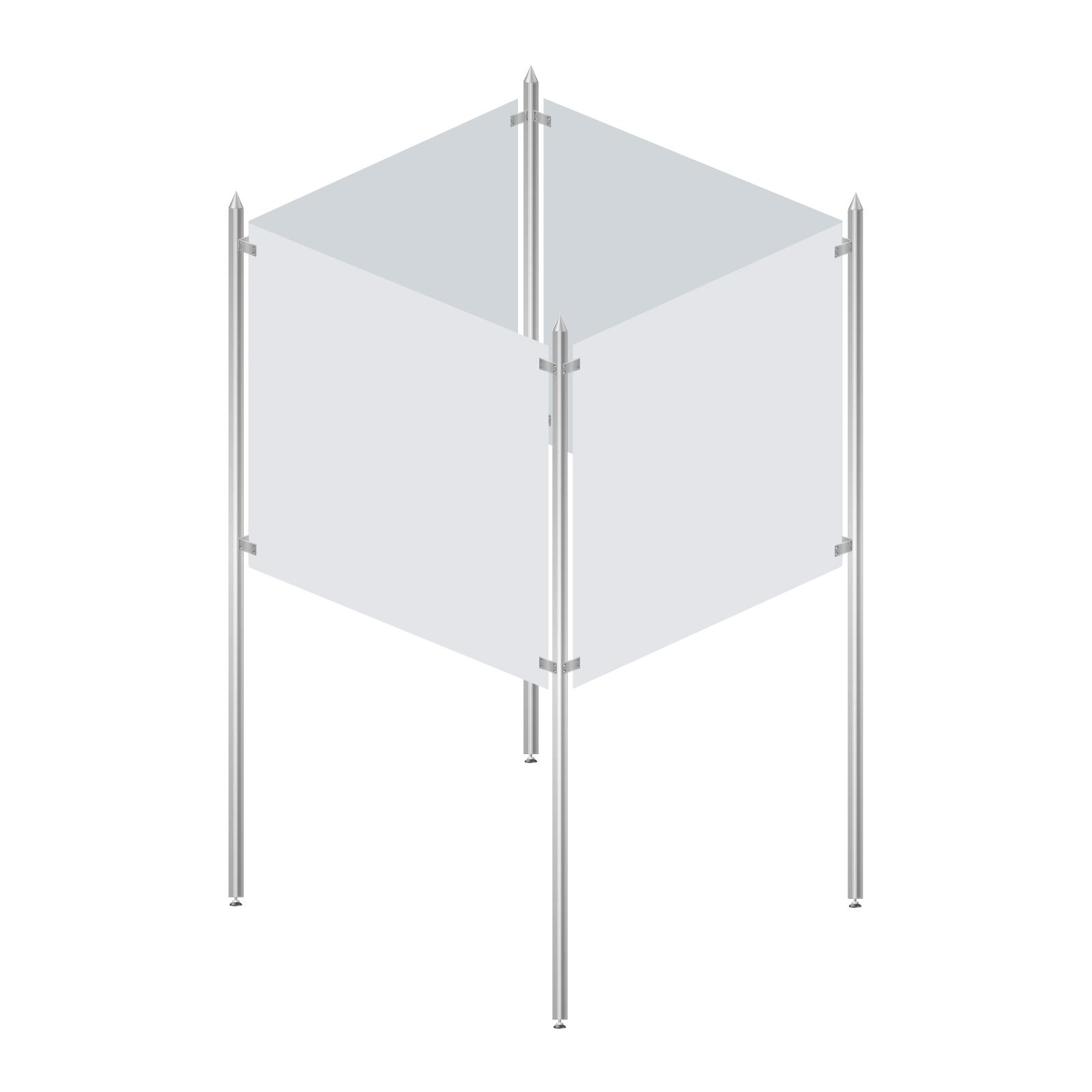

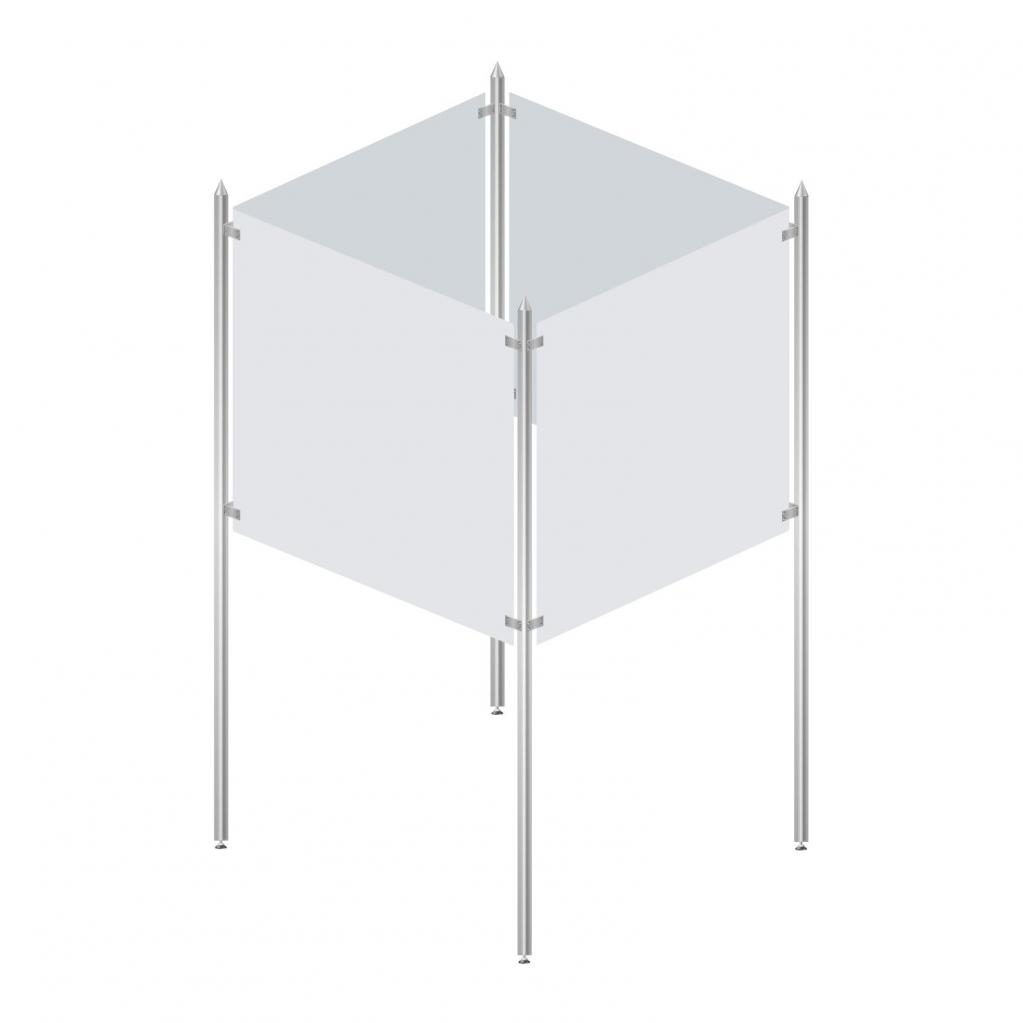

Infostellwand "Solid"

Infostellwand "Solid"
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Infostellwand "Solid"	Abbildung	Stückzahl
Flexi-Long Stangenprofil		4 x
Mittelverbinder		16 x
Stellfuß M10x30 mm		4 x
Profilabdeckung		4 x

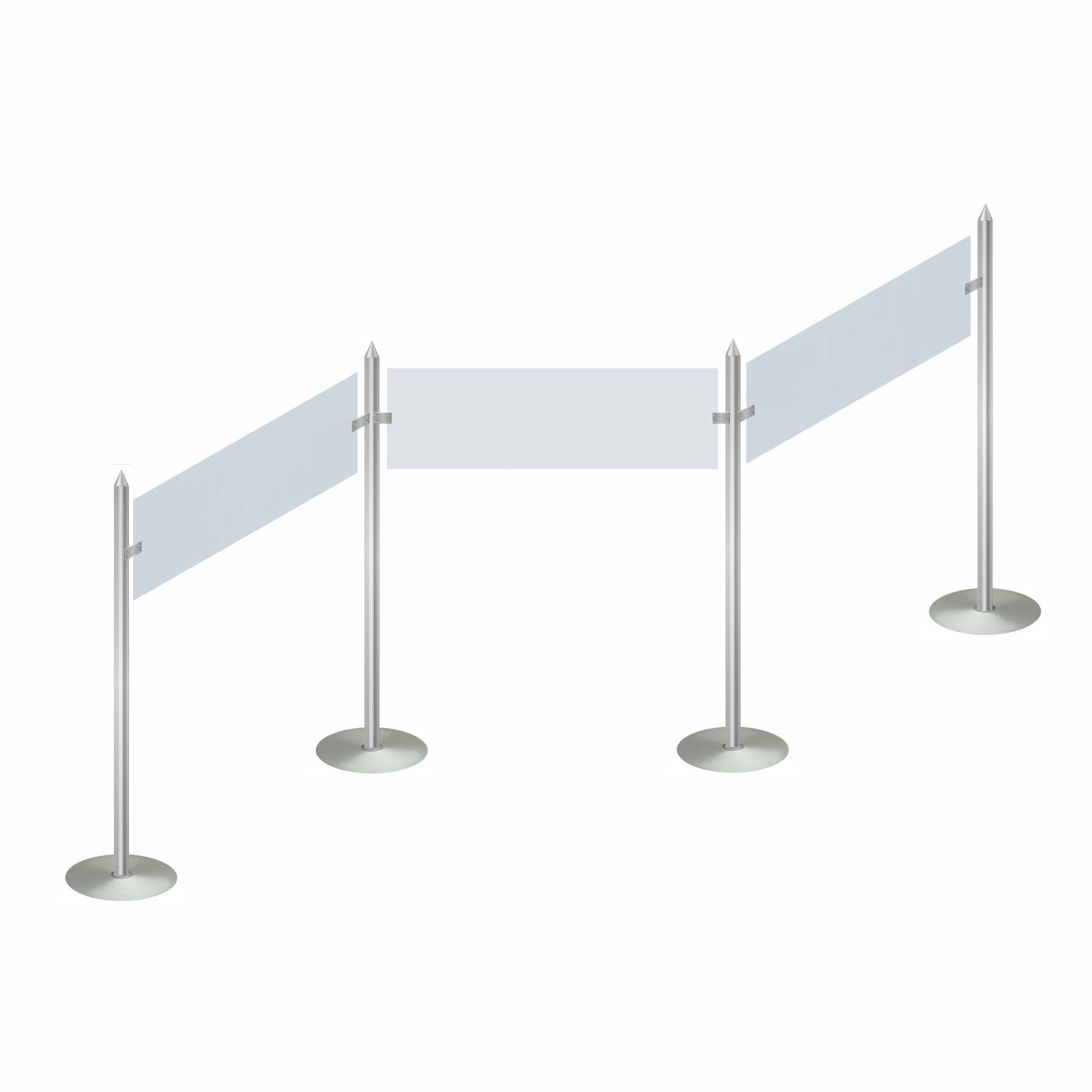

Absperrpfosten "Stop"

Absperrpfosten "Stop"
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Absperrpfosten "Stop"	Abbildung	Stückzahl
Flexi-Long Stangenprofil 100 cm		4 x
Mittelverbinder		4 x
Winkelverbinder		2 x
Tellerfuß		4 x

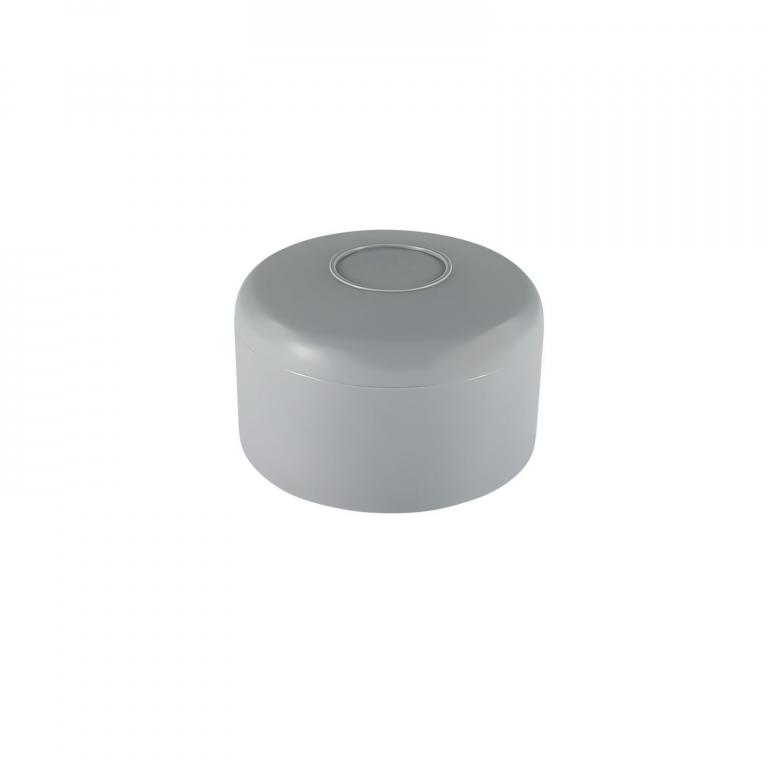

Schutzkappe		4 x

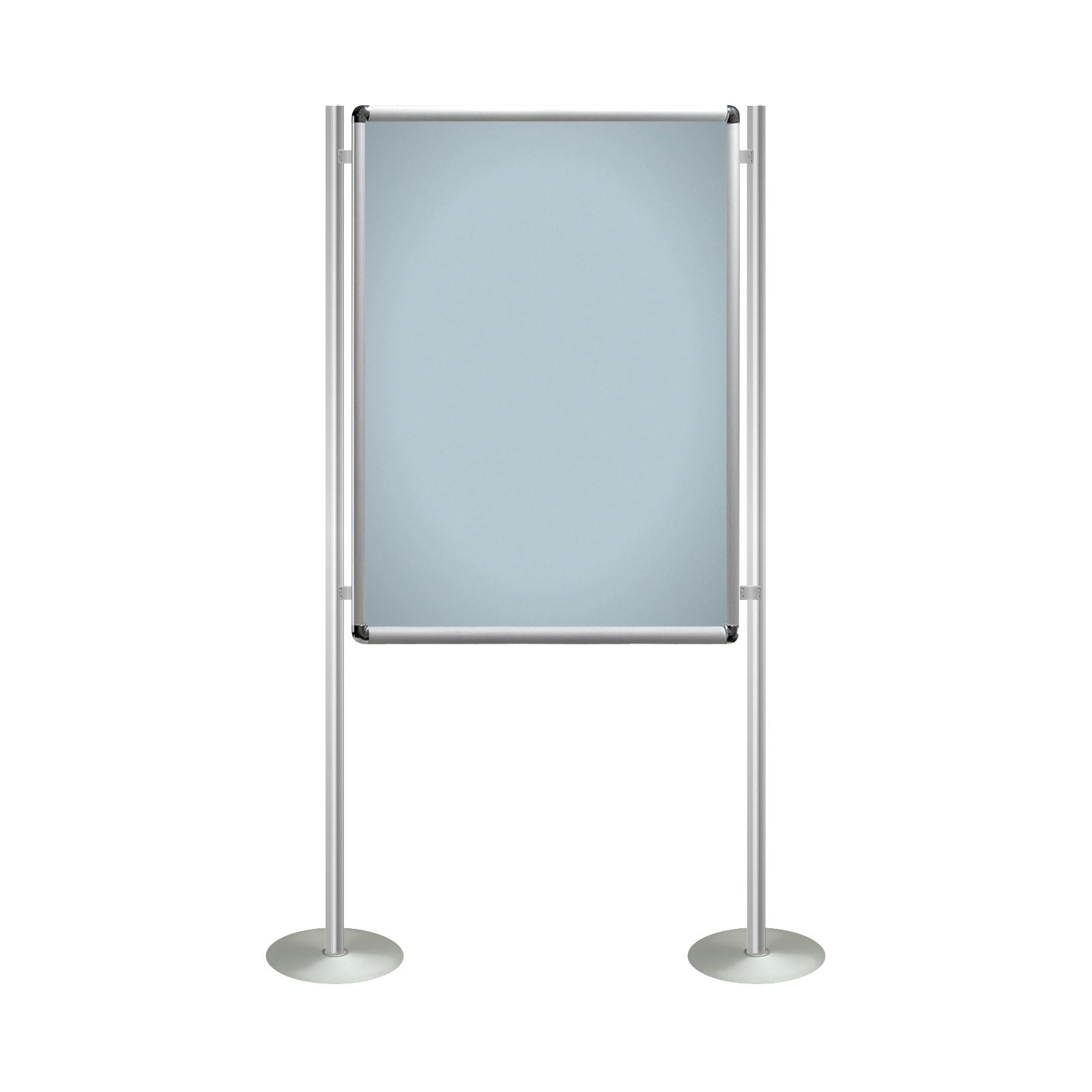

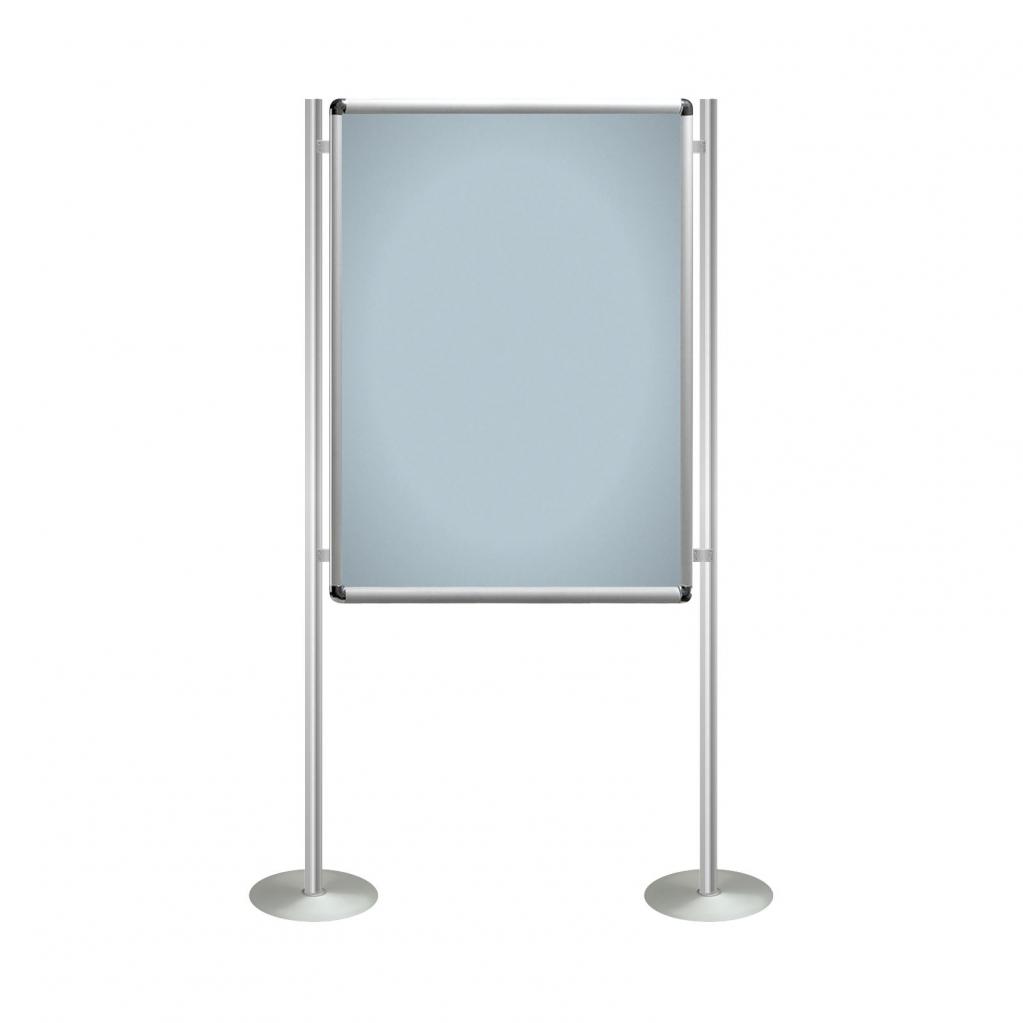

Infostellwand "Plakat"

Infostellwand "Plakat"
(Klapprahmen nicht im Lieferumfang enthalten. Bohrungen im Klapprahmen müssen evtl. angepasst werden. Abb. nicht maßstabsgetreu)

Infostellwand "Plakat"	Abbildung	Stückzahl
Flexi-Long Stangenprofil		2 x

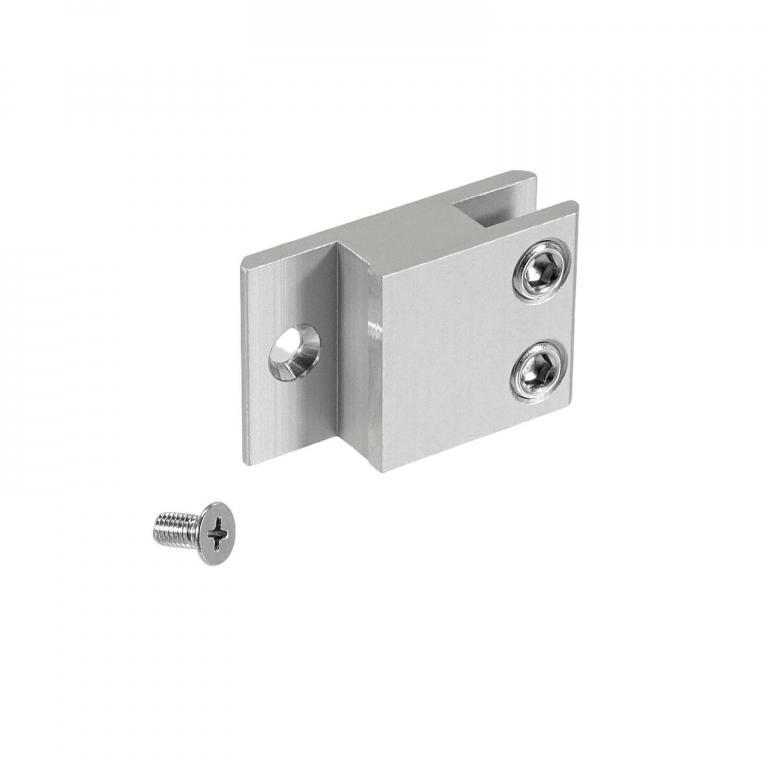

Spezial-Mittelverbinder		4 x
Tellerfuß		2 x

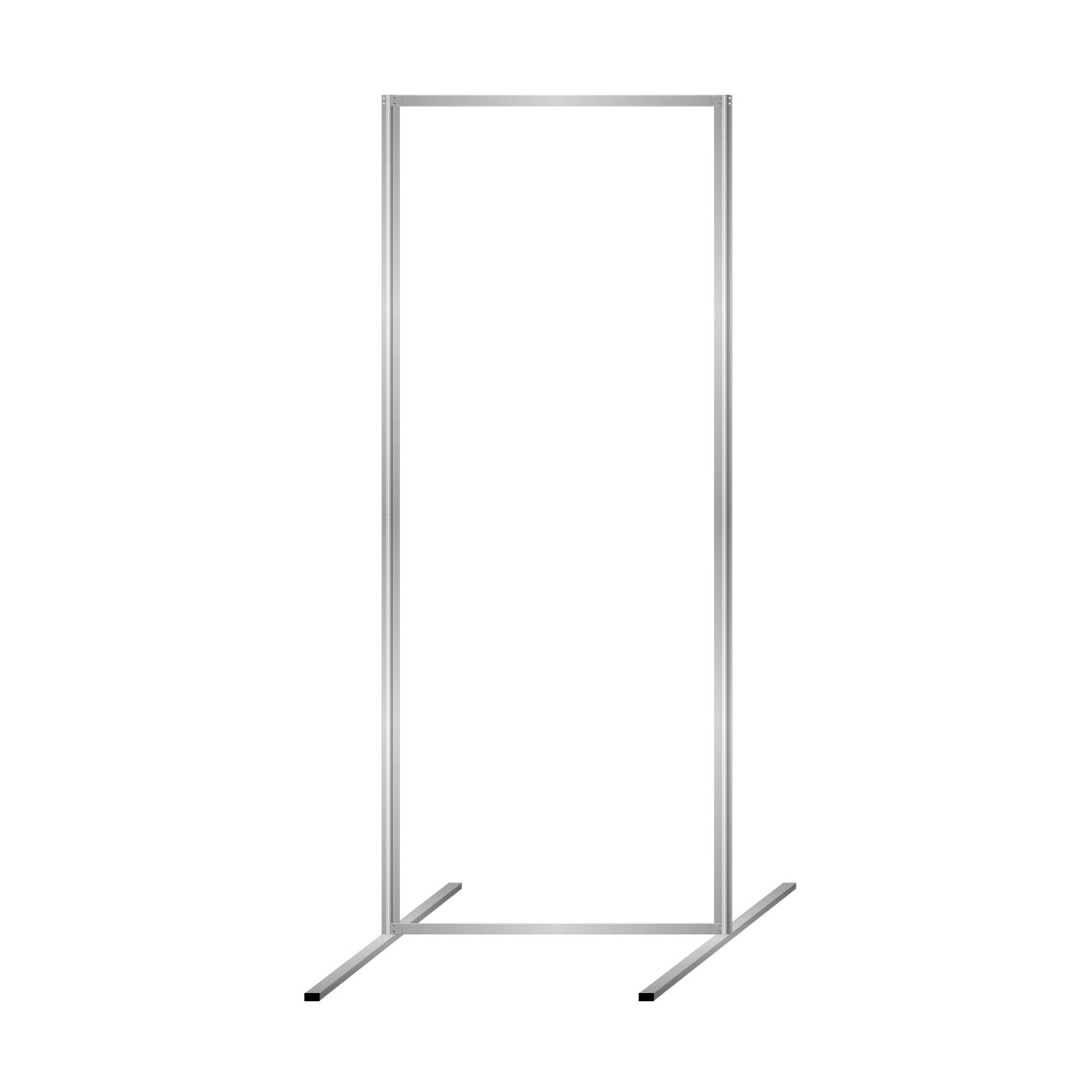

Infostellwand "Quick 1"

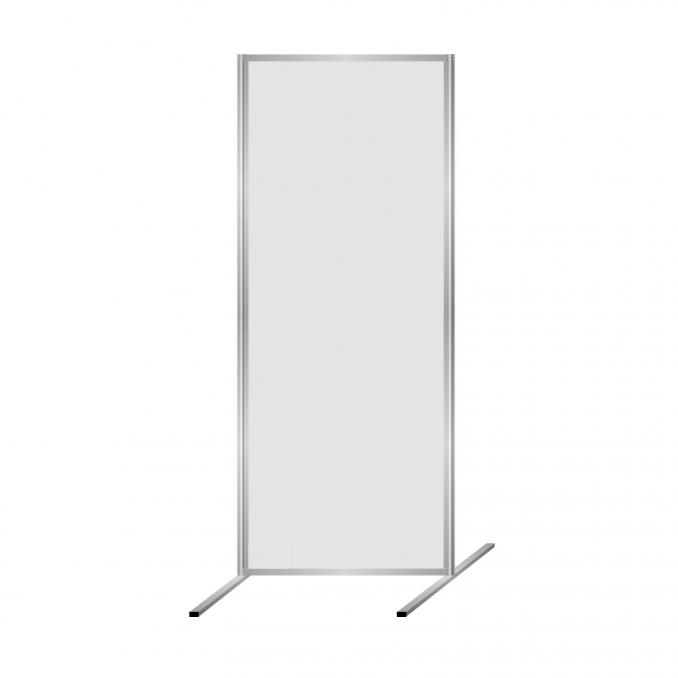

Infostellwand mit Aluprofilen und Platten

Infostellwand "Quick 1"
Format B1043 x H2500 x T600 mm (Höhe zzgl. Standprofil)
Für 1 Platte im Format B952 x H2446 x 5 mm
Gewicht ca. 10 kg
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Infostellwand "Quick 1"	Abbildung	Stückzahl

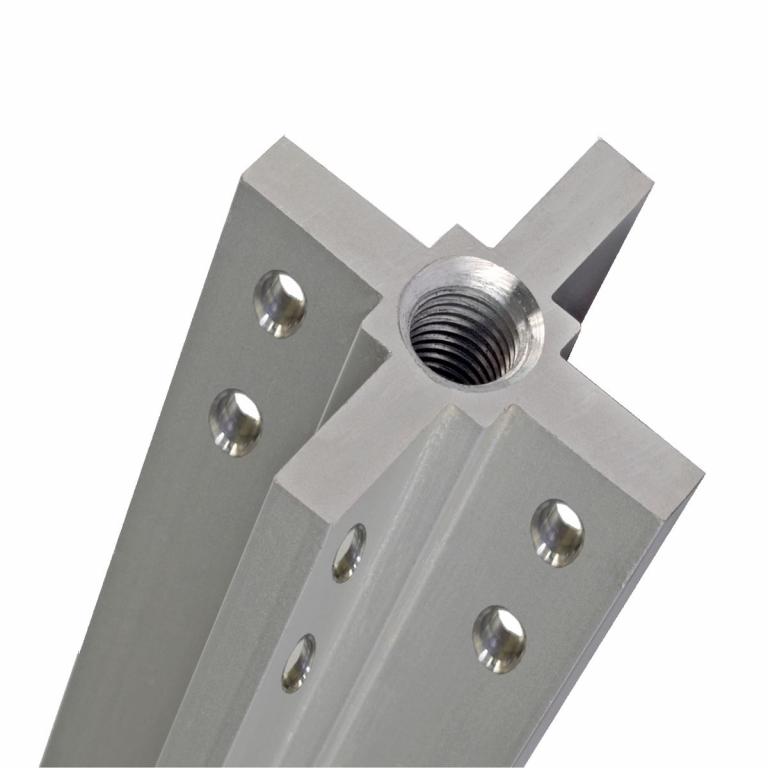

Flexi-Long Stangenprofil mit Bohrungen 1250 mm		4 x

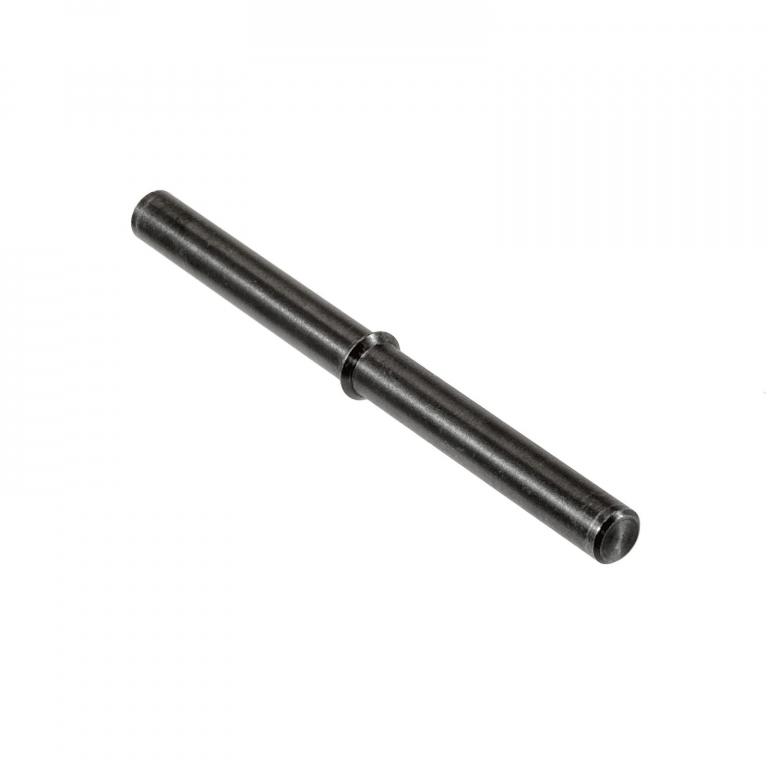

Verlängerungsbolzen		2 x

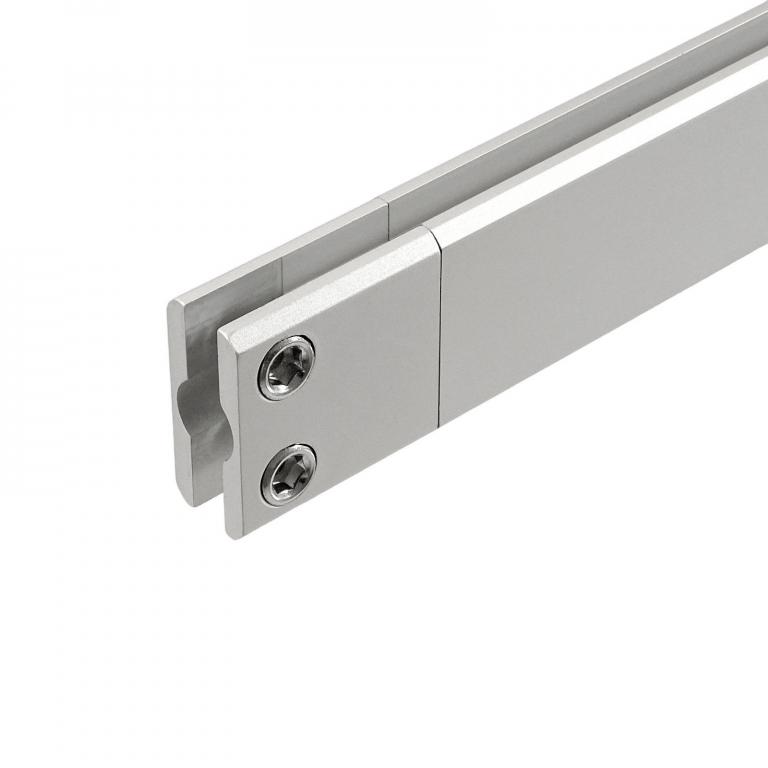

Flexi-Quick Querprofil		2 x

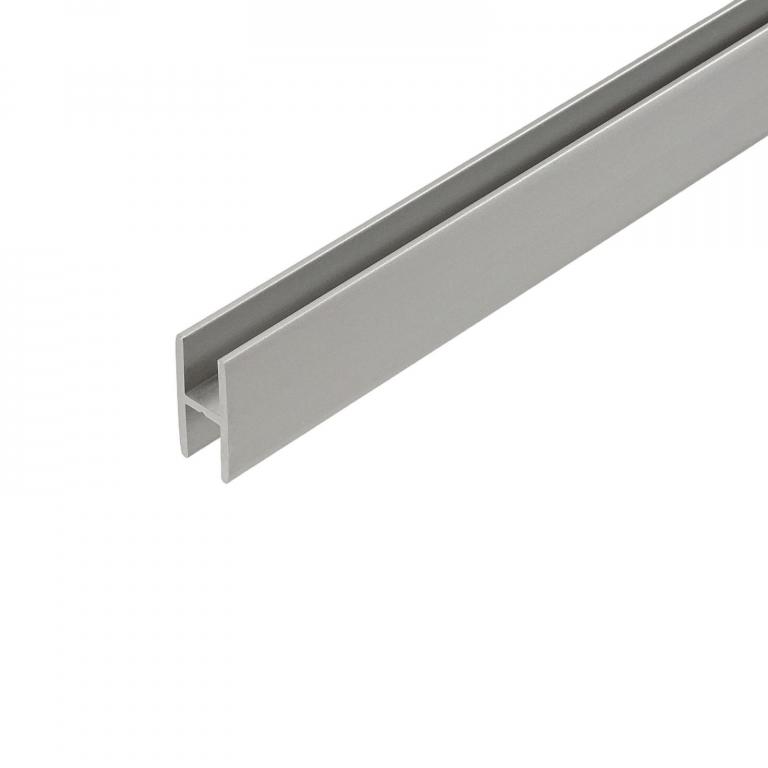

H-Profil 1217 mm		4 x (nur bei der Verwendung von Plattenmaterial benötigt)

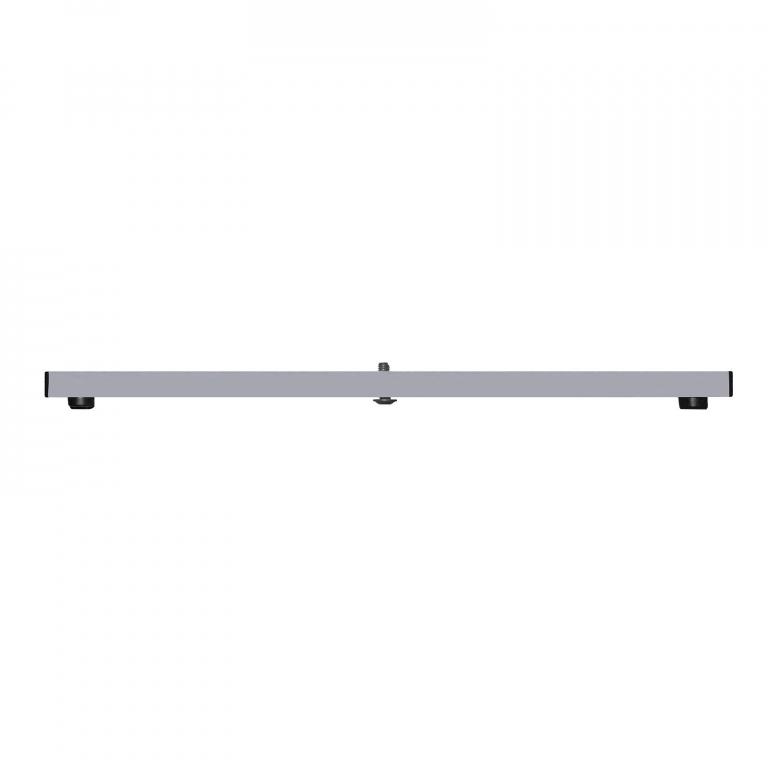

Standfuß		2 x

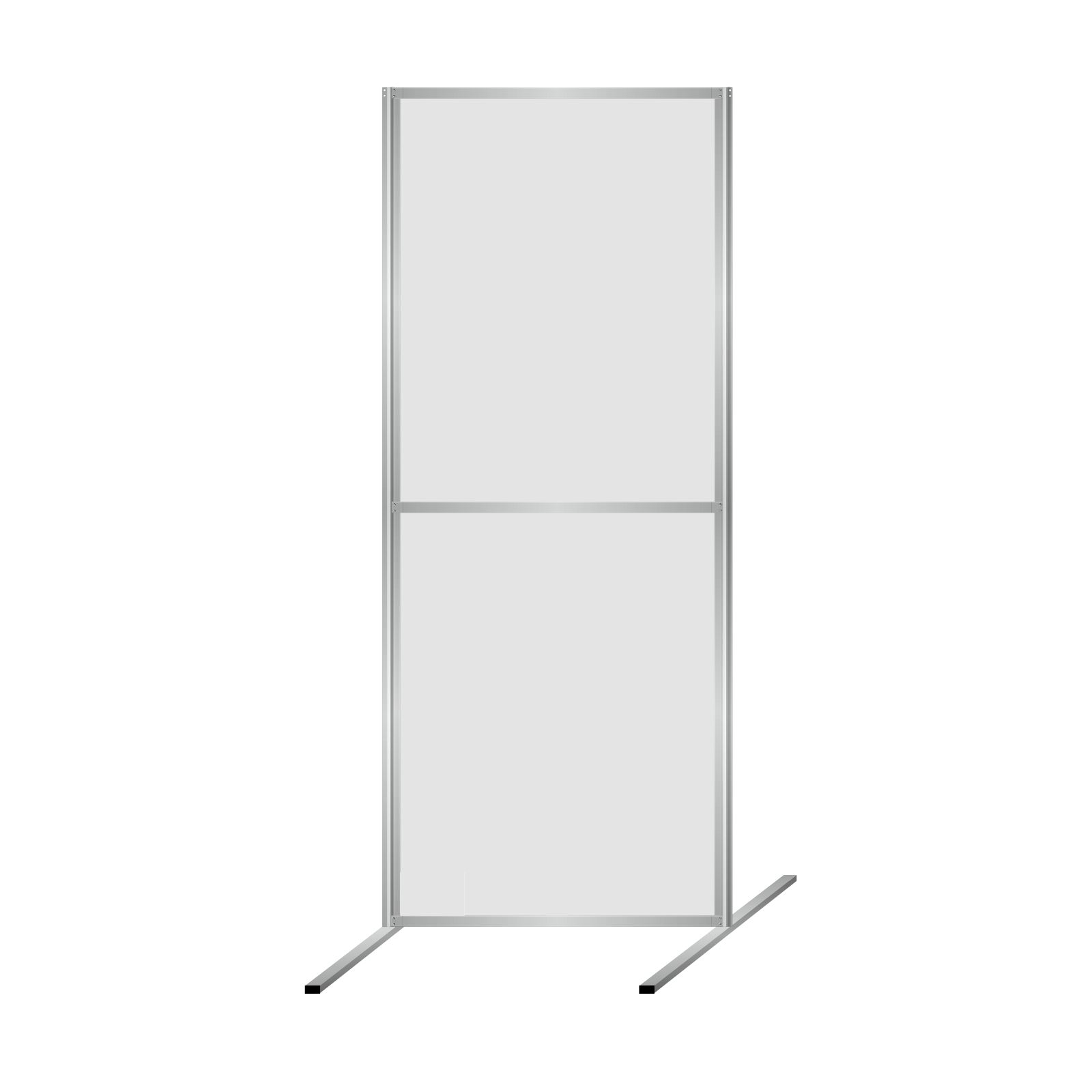

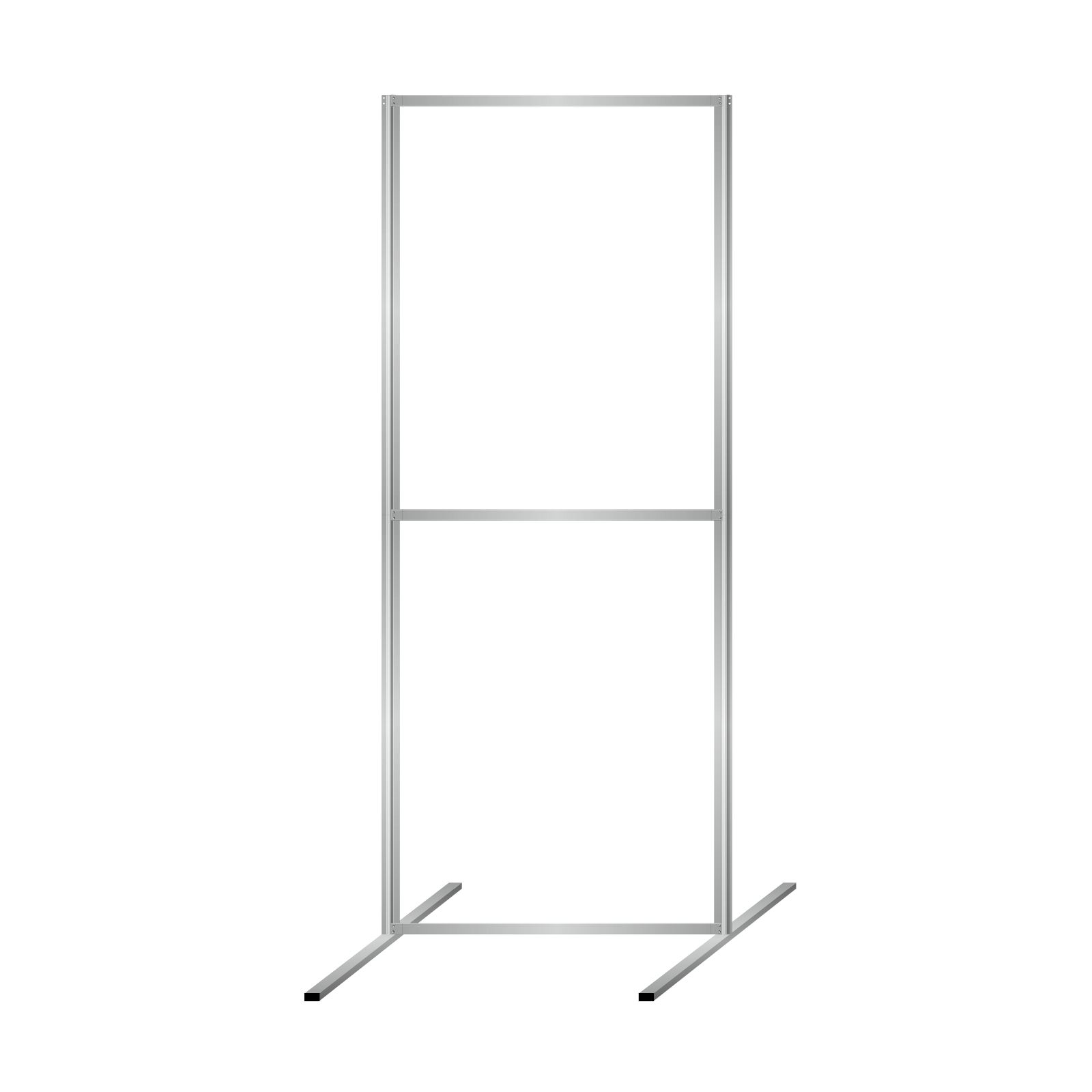

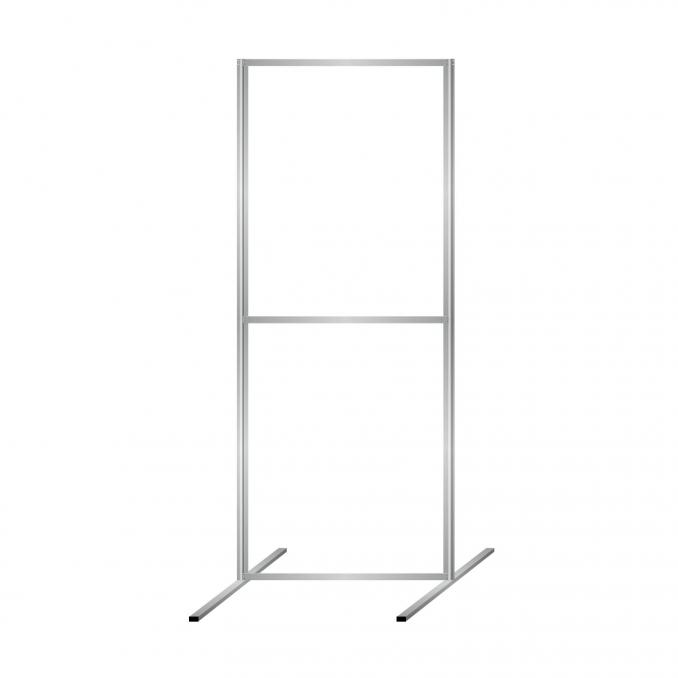

Infostellwand "Quick 2"

Infostellwand "Quick 2"
Format B1043 x H2500 x T600 mm (Höhe zzgl. Standprofil)
Für 2 Platten im Format B952 x H1212 x 5 mm
Gewicht ca. 11 kg
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Infostellwand "Quick 2"	Abbildung	Stückzahl
Flexi-Long Stangenprofil mit Bohrungen 1250 mm		4 x
Verlängerungsbolzen		2 x
Flexi-Quick Querprofil		3 x
H-Profil 1200 mm		4 x
Standfuß		2 x

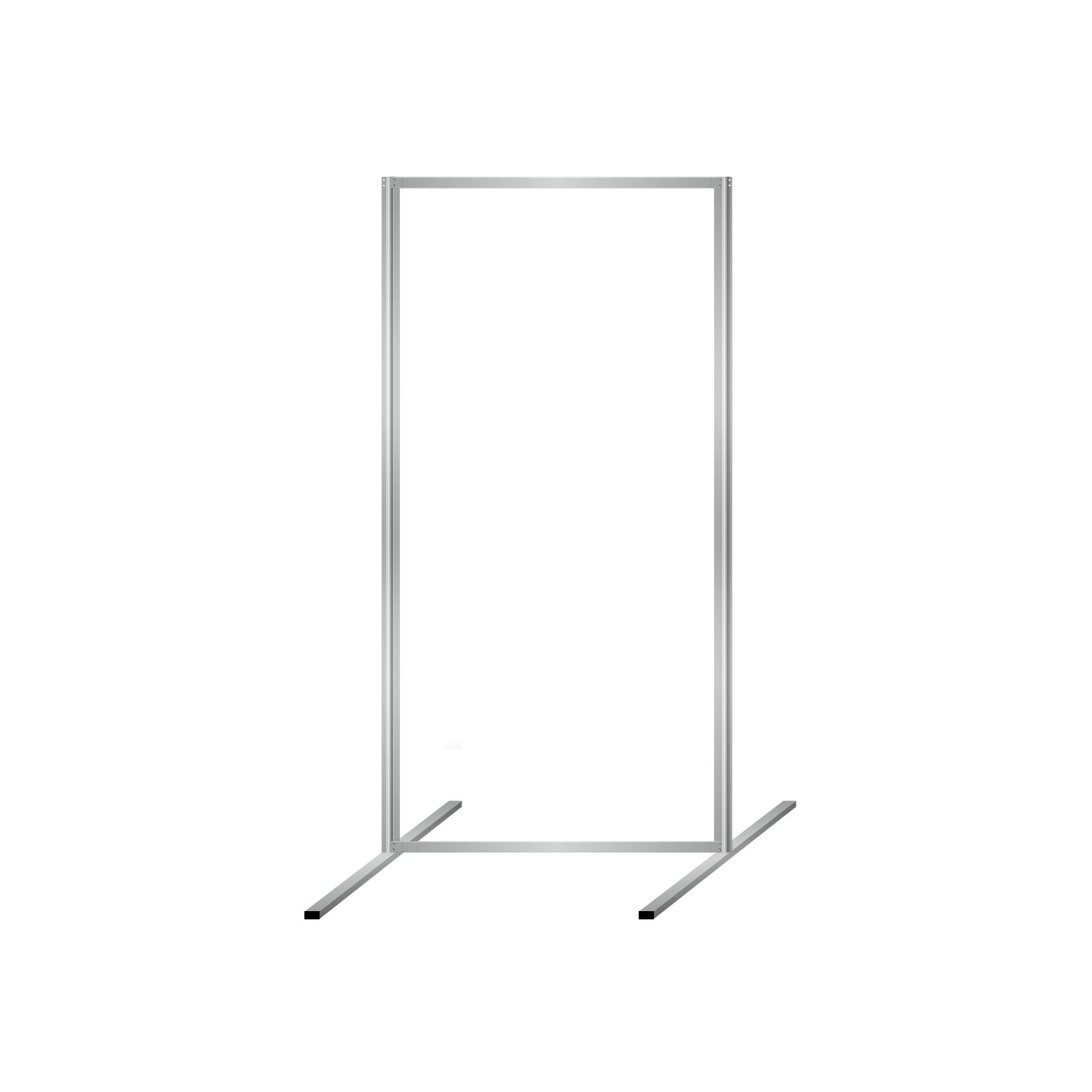

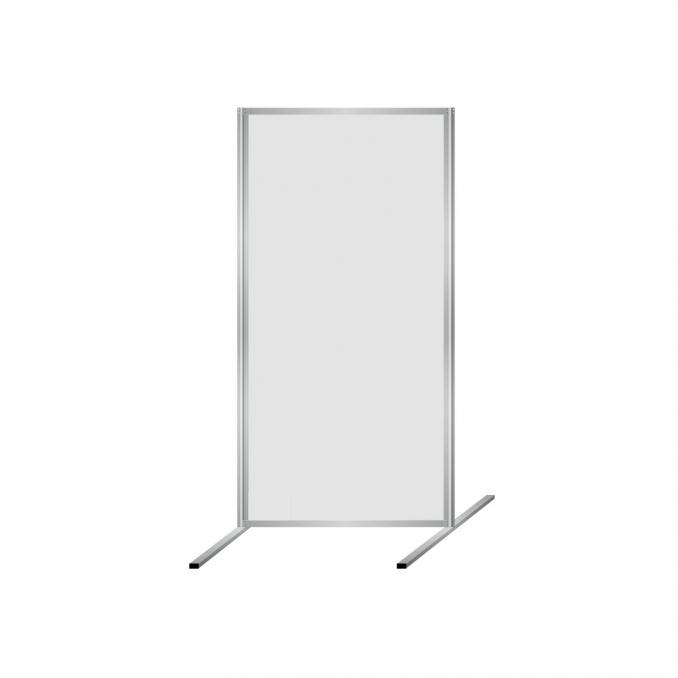

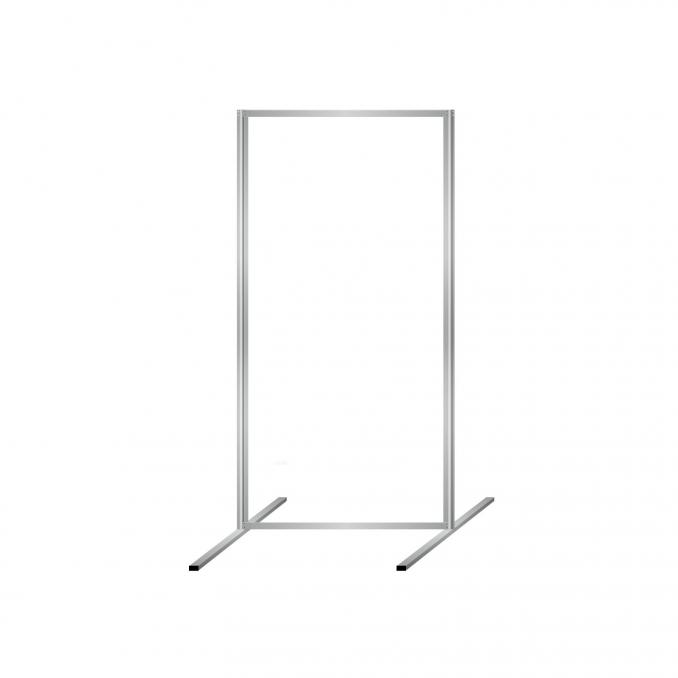

Infostellwand "Quick 3"

Infostellwand "Quick 3"
Format B1043 x H2000 x T600 mm (Höhe zzgl. Standprofil)
Für 1 Platte im Format B952 x H1946 x 5 mm
Gewicht ca. 9 kg
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Infostellwand "Quick 3"	Abbildung	Stückzahl
Flexi-Long Stangenprofil mit Bohrungen 1000 mm		4 x
Verlängerungsbolzen		2 x
Flexi-Quick Querprofil		2 x
H-Profil 967 mm		4 x (nur bei der Verwendung von Plattenmaterial benötigt)
Standfuß		2 x

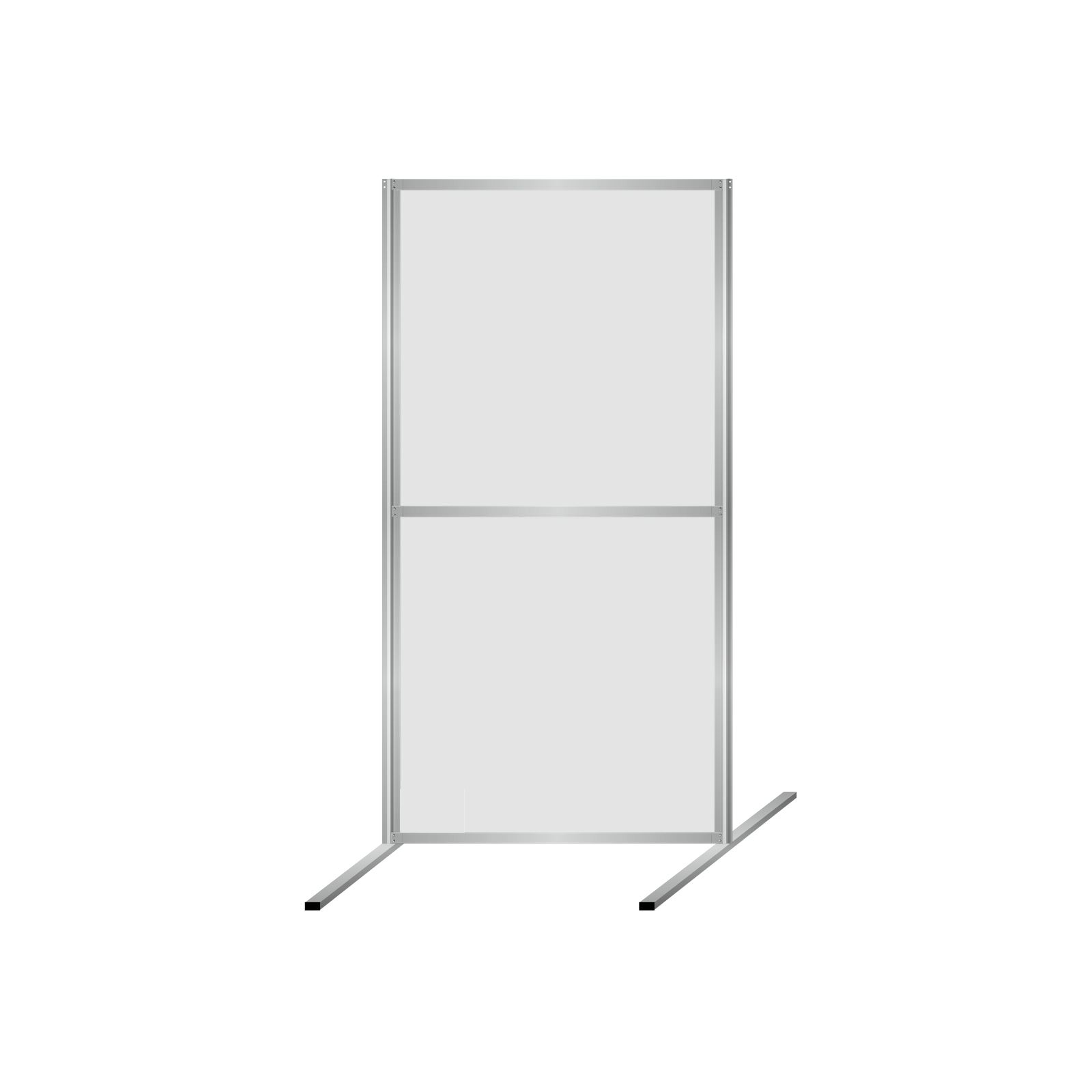

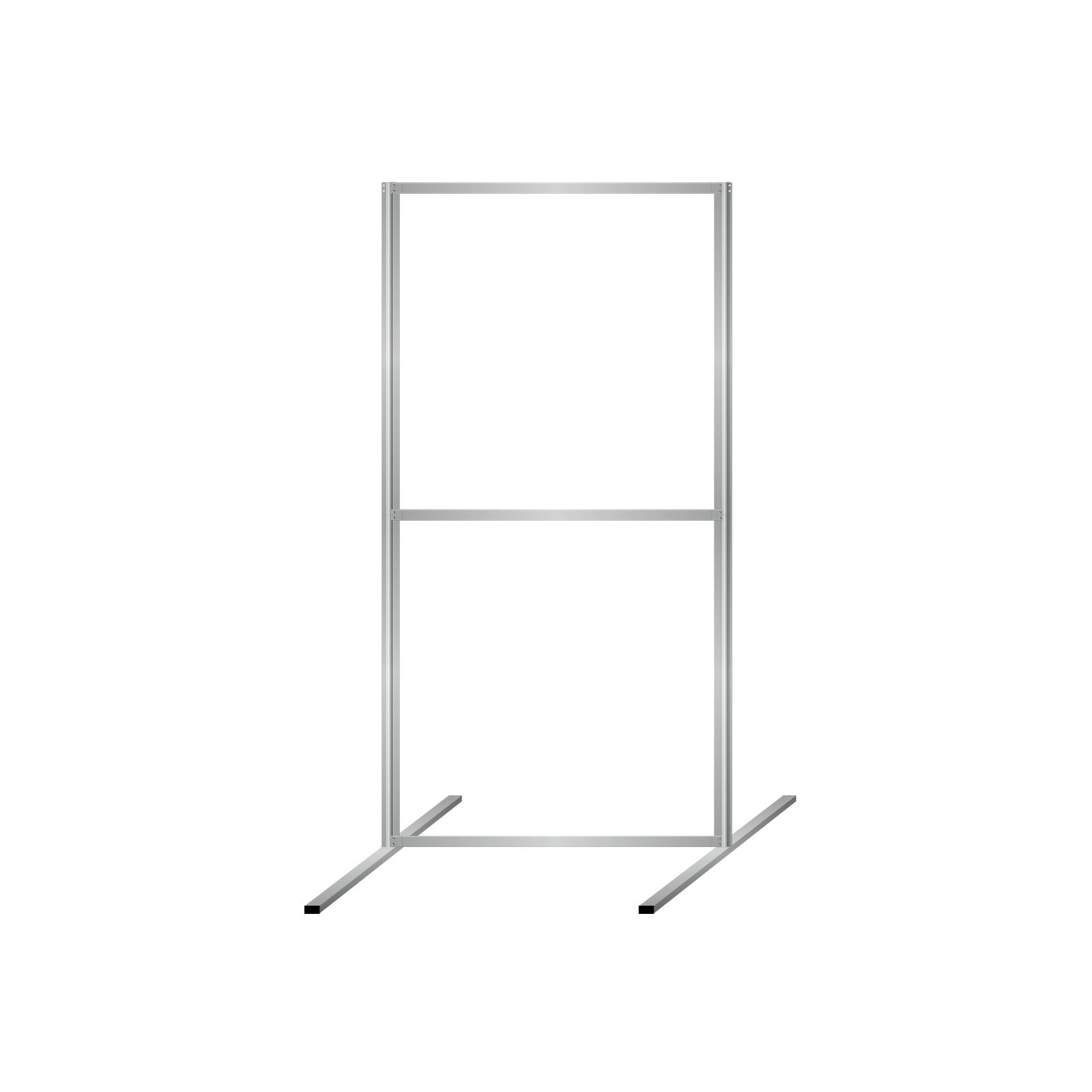

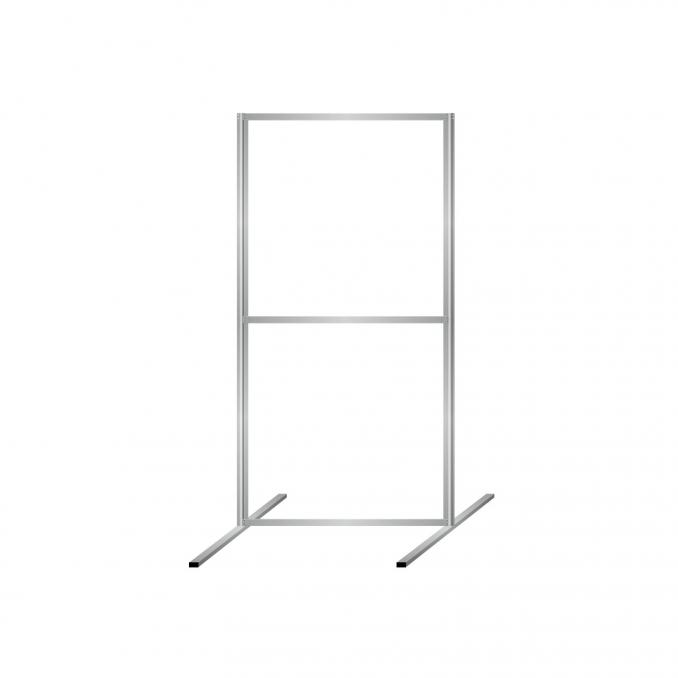

Infostellwand "Quick 4"

Infostellwand "Quick 4"
Format B1043 x H2000 x T600 mm (Höhe zzgl. Standprofil)
Für 2 Platten im Format B952 x H962 x 5 mm
Gewicht ca. 10 kg
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Infostellwand "Quick 4"	Abbildung	Stückzahl
Flexi-Long Stangenprofil mit Bohrungen 1000 mm		4 x
Verlängerungsbolzen		2 x
Flexi-Quick Querprofil		3 x
H-Profil 950 mm		4 x
Standfuß		2 x

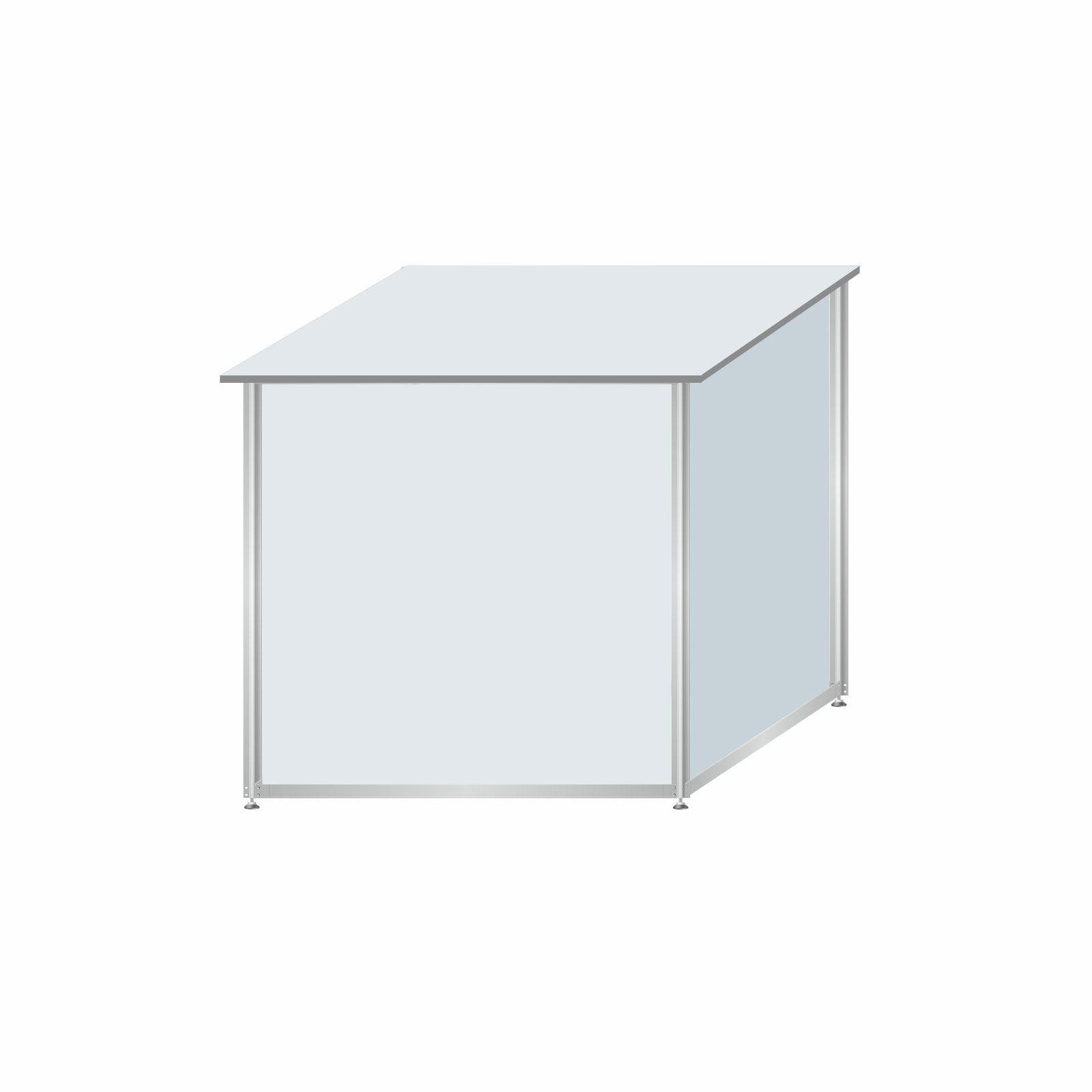

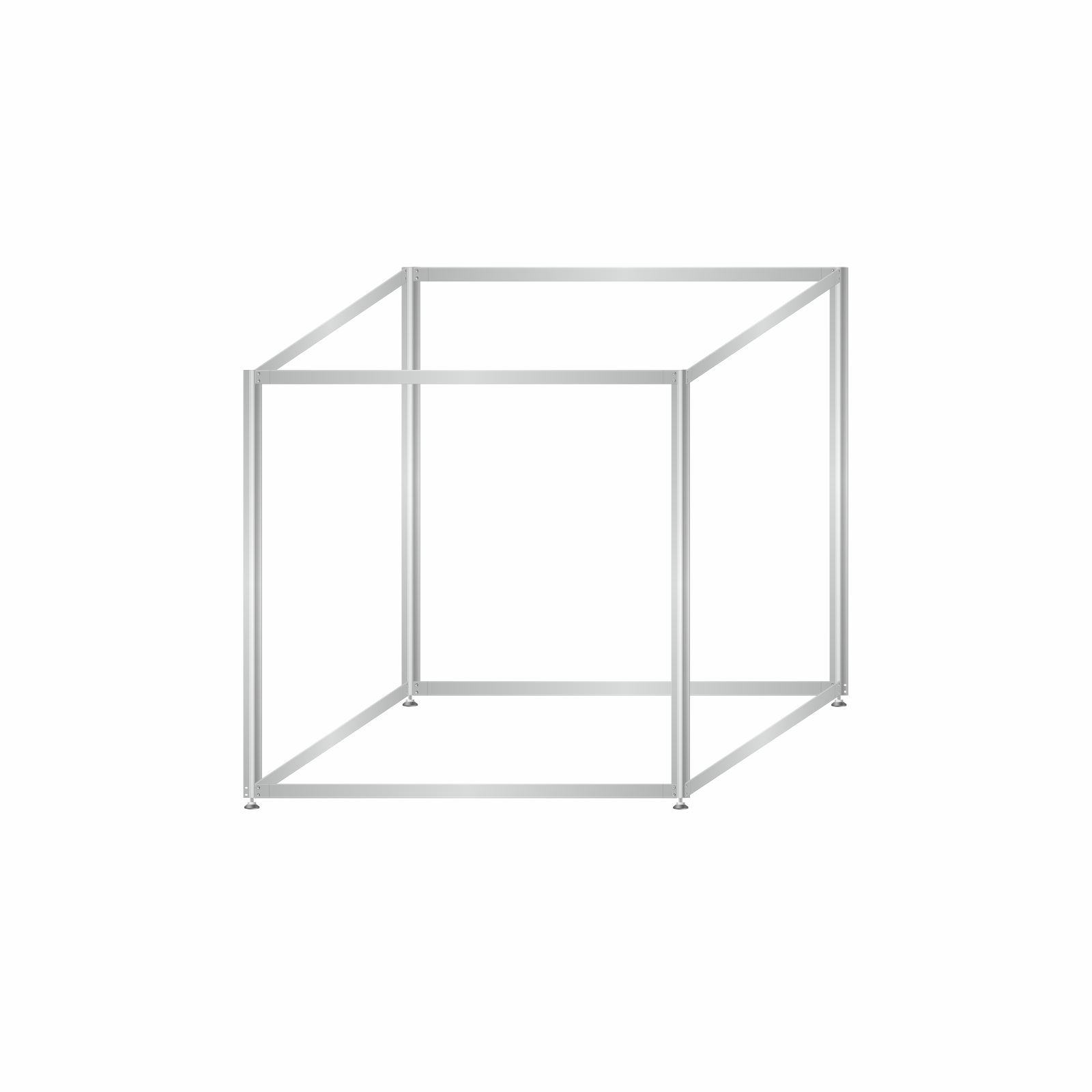

Mehrzwecktisch "Quick 5"

Mehrzwecktisch mit Aluprofilen und Platten

Mehrzwecktisch "Quick 5"
Format B1043 x H1000 x T1043 mm (zzgl. Höhe Tischplatte und Stellfüße)
Für max. 4 seitliche Platten im Format B955 x H945 x 5 mm (B952 mit H-Profilen) oder Stoffbespannung
Gewicht ca. 15 kg (16 kg mit H-Profilen)

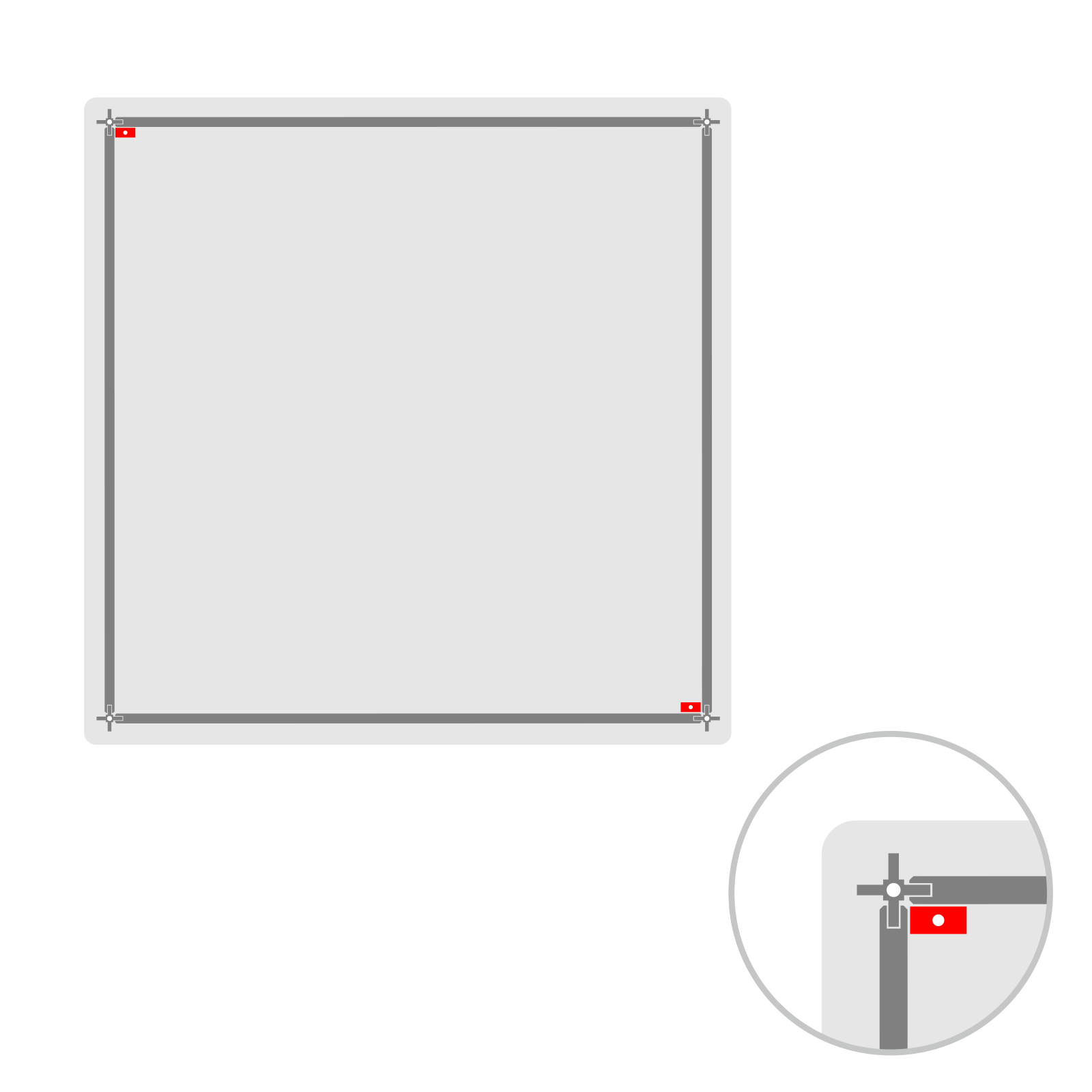

Bei Platten mit hoher Eigensteifigkeit kann evtl. auf H-Profile verzichtet werden. Eine etwas größere Tischplatte kann einfach aufgelegt und z. B. mit 2 Wandanschluss-Verbindern, die an der Unterseite verschraubt werden, gegen Verrutschen gesichert werden (siehe Abb. 3)
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Mehrzwecktisch "Quick 5"	Abbildung	Stückzahl
Flexi-Long Stangenprofil 100 cm mit Bohrungen		4 x
Flexi-Quick Querprofil		8 x
H-Profil 934 mm		8 x (nur bei der Verwendung von Plattenmaterial benötigt)
Stellfuß M10x30 mm		4 x
Wandanschluss		2 x (optional für Tischplatte)

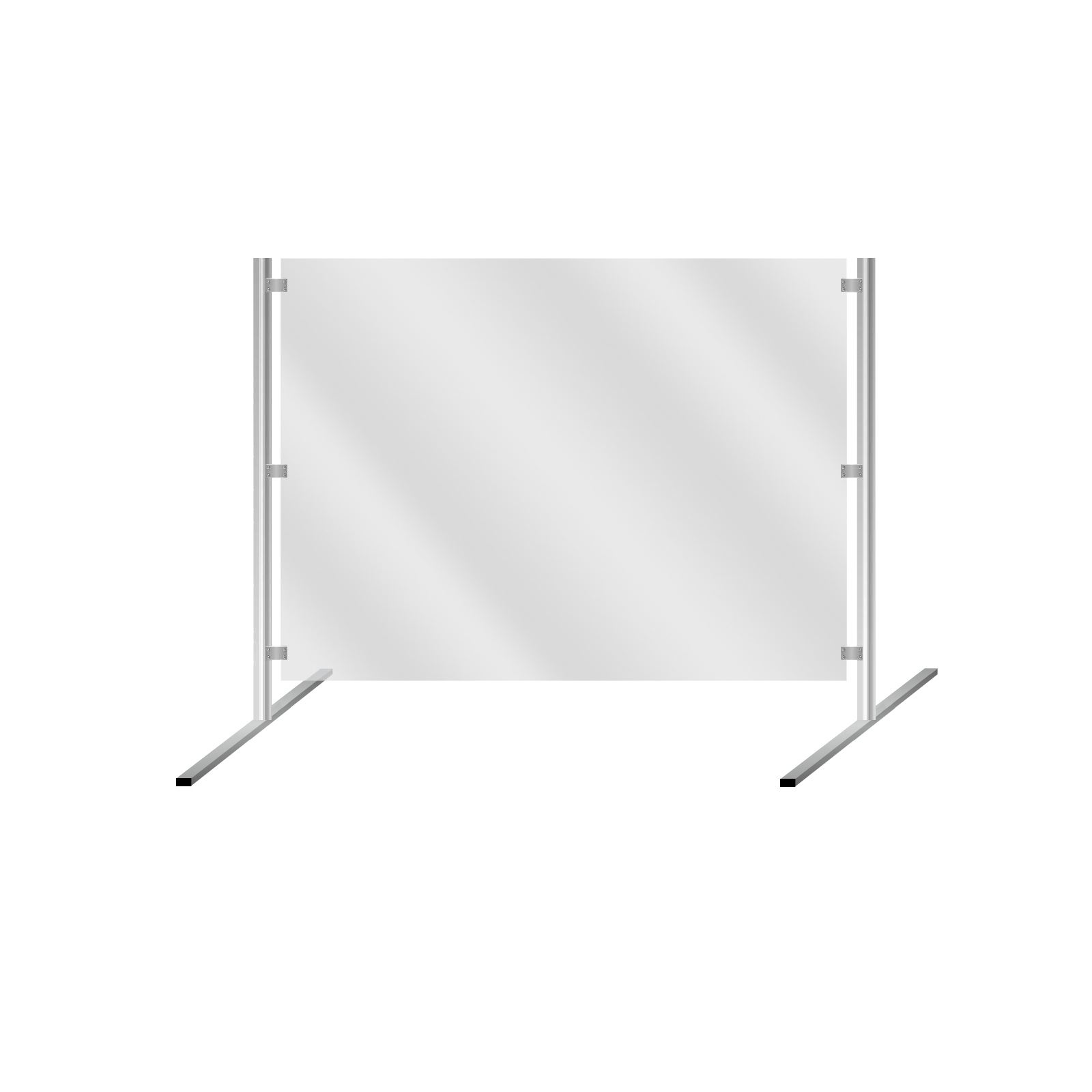

Schutzwand "Acryl"

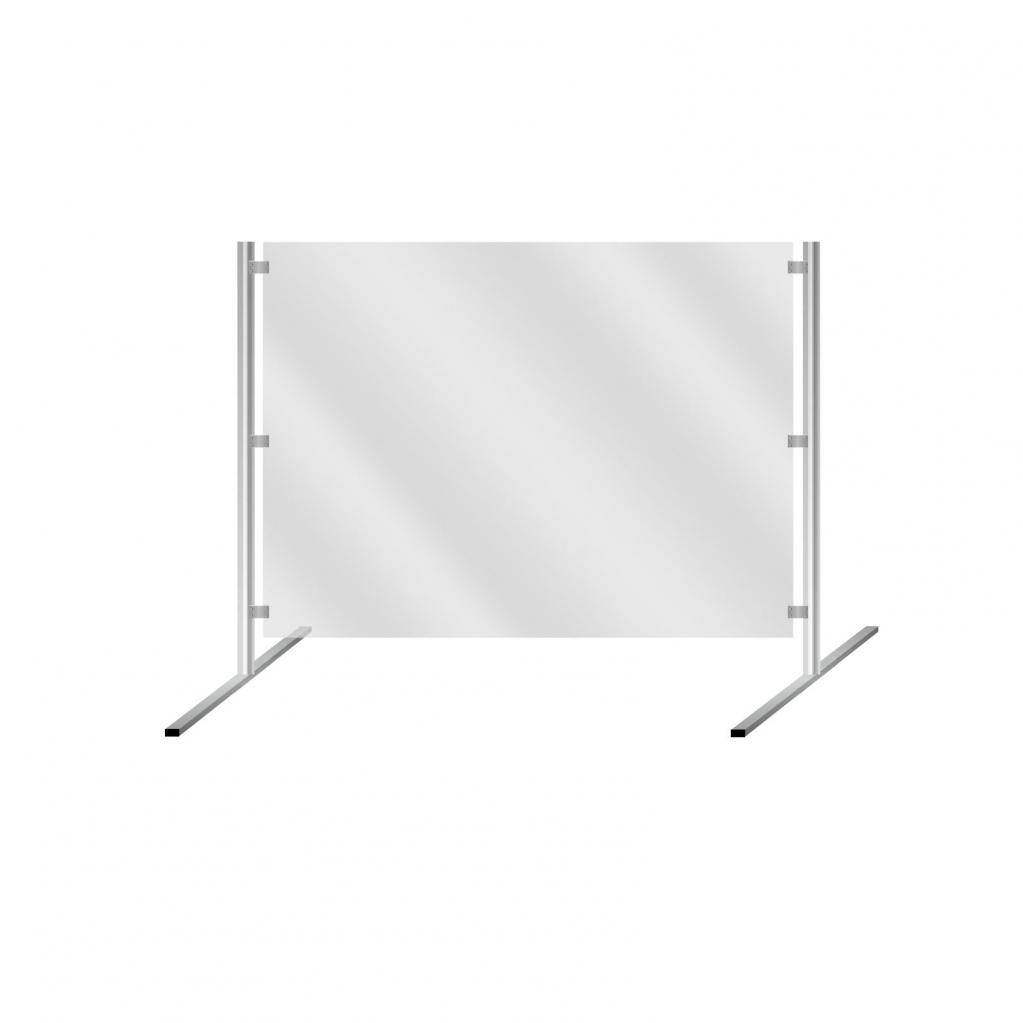

Schutzwand mit Plattenverbindern, Profilen und Acrylglas

Schutzwand "Acryl"
Höhe 100, 150, 170 oder 200 cm (+ Höhe Standprofil), Breite variabel
Für 1 Platte im Format B (variabel) x H100/150/170/200 cm x 8 mm
Gewicht abhängig vom Format
Die Höhe der Durchreiche kann durch die Plattenhöhe festgelegt werden!
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Schutzwand "Acryl"	Abbildung	Stückzahl
Flexi-Long Stangenprofil		2 x
Standfuß		2 x
Mittelverbinder		6 x
