Displays Anwendungsbeispiele

Displays Anwendungsbeispiele

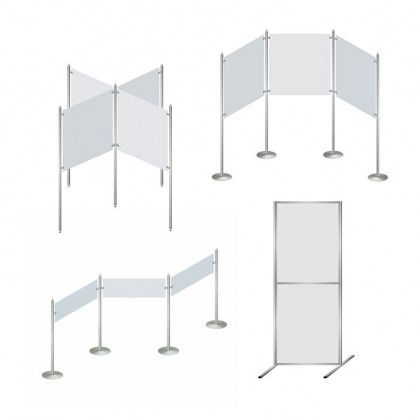

Nachfolgend sehen Sie Beispiele für den Bau von verschiedenen Displays und Stellwänden, die zum besseren Verständnis der Bauweise dienen und Ihnen dabei helfen sollen, eigene Kreationen zu entwickeln. Die angegebenen Stücklisten beziehen sich auf die zugehörige Abbildung und sind beispielhaft. Alle Komponenten sind variabel und sollten nach Ihren Vorstellungen angepasst werden.

Das System bietet unzählige Möglichkeiten. Und natürlich können Sie Ihren Messestand mit verschiedenen Verbindertypen noch erweitern. Falls Sie sich bei der Planung unsicher sind, fragen Sie uns bitte. Beachten Sie bitte auch, dass Ihre Konstruktion unter Umständen vom Veranstalter genehmigt werden muss.

Bei den nachfolgenden Beispielen gehen wir von der Bestückung mit Plattenmaterial aus. Falls Sie Stoffbespannungen bevorzugen, werden in diesem Fall keine H-Profile benötigt.

Weitere Infos finden Sie im Bereich "Kurz erklärt".

Die Produktbezeichnungen der nachfolgenden Beispiele sind frei erfunden und dienen lediglich der besseren Unterscheidung.

Infostellwand "Single"

Infostellwand

Infostellwand "Single"

Infostellwand "Single"
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Infostellwand "Single"

Abbildung

Stückzahl

Flexi-Long Stangenprofil

Flexi-Long Stangenprofil mit Gewinde M10

2 x

Mittelverbinder

Mittelverbinder 180°

4 x

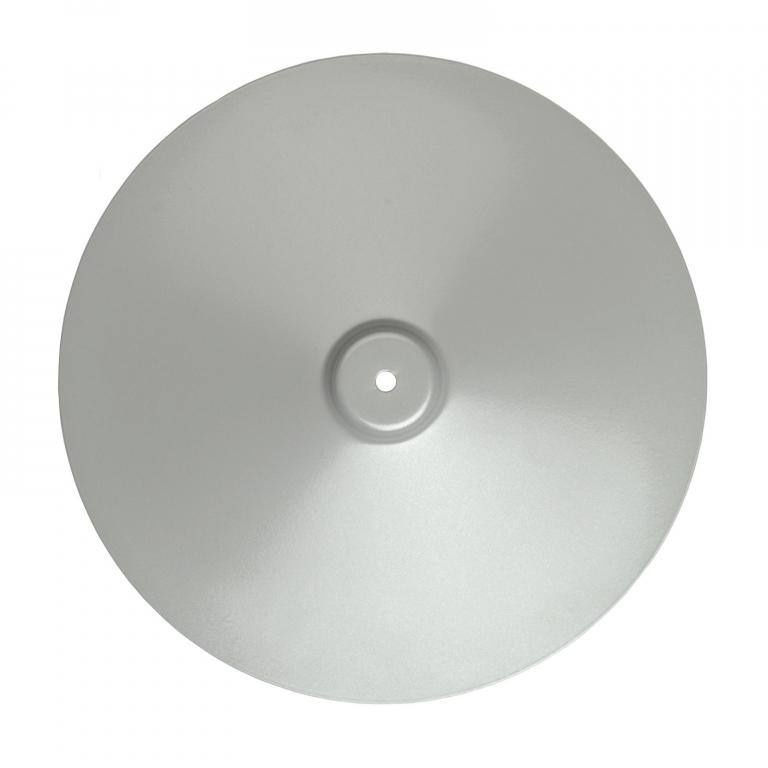

Tellerfuß

Tellerfuß 32 cm

2 x

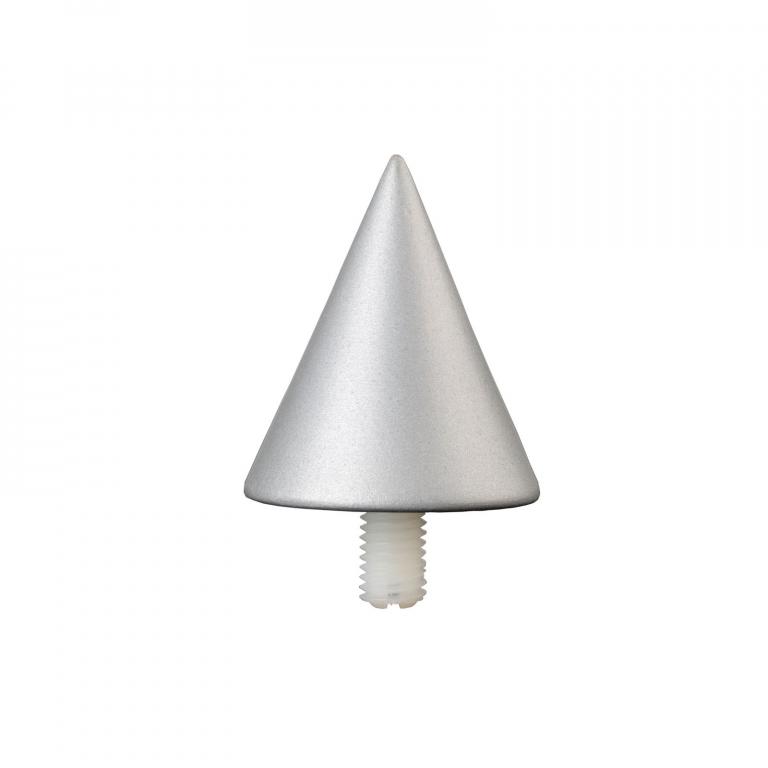

Profilabdeckung

Profilabdeckung

2 x

Infostellwand "Flexo"

Infostellwand

Infostellwand "Flexo"

Infostellwand "Flexo"
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Infostellwand "Flexo"

Abbildung

Stückzahl

Flexi-Long Stangenprofil

Flexi-Long Stangenprofil mit Gewinde M10

4 x

Mittelverbinder

Mittelverbinder 180°

8 x

Winkelverbinder

Winkelverbinder

4 x

Tellerfuß

Tellerfuß 32 cm

4 x

Profilabdeckung

Profilabdeckung

4 x

Infostellwand "Six"

Infostellwand

Infostellwand "Six"

Infostellwand "Six"
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Infostellwand "Six"

Abbildung

Stückzahl

Flexi-Long Stangenprofil

Flexi-Long Stangenprofil mit Gewinde M10

7 x

Mittelverbinder

Mittelverbinder 180°

16 x

Winkelverbinder

Winkelverbinder

8 x

Tellerfuß

Tellerfuß 32 cm

7 x

Profilabdeckung

Profilabdeckung

7 x

Infostellwand "Quattro"

Infostellwand

Infostellwand "Quattro"

Infostellwand "Quattro"
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Infostellwand "Quattro"

Abbildung

Stückzahl

Flexi-Long Stangenprofil

Flexi-Long Stangenprofil mit Gewinde M10

5 x

Mittelverbinder

Mittelverbinder 180°

16 x

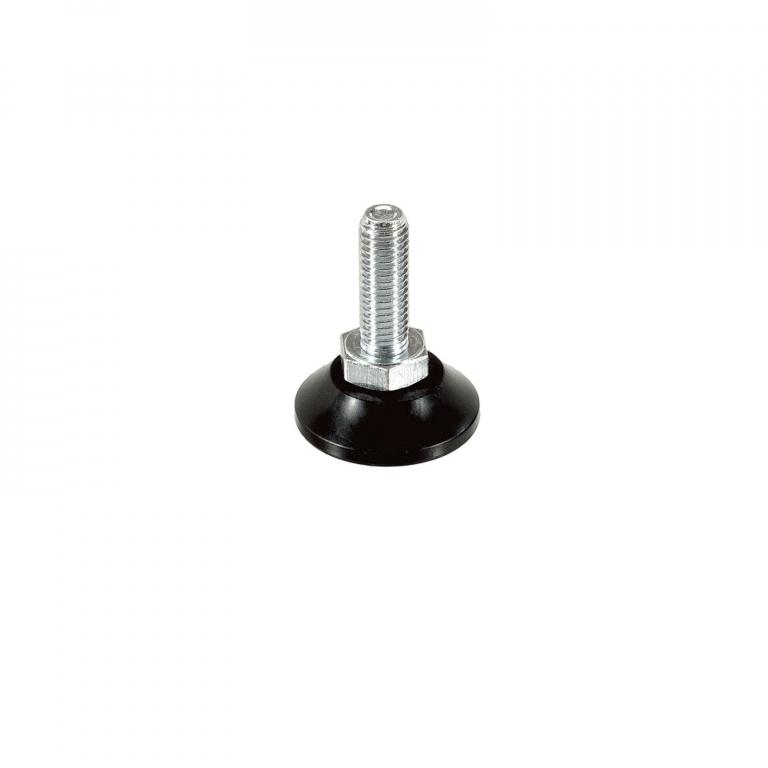

Stellfuß M10x30 mm

Stellfuß M10 x 30 mm

5 x

Profilabdeckung

Profilabdeckung

5 x

Infostellwand "Trio"

Infostellwand

Infostellwand "Trio"

Infostellwand "Trio"
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Infostellwand "Trio"

Abbildung

Stückzahl

Flexi-Long Stangenprofil

Flexi-Long Stangenprofil mit Gewinde M10

4 x

Mittelverbinder

Mittelverbinder 180°

8 x

Winkelverbinder

Winkelverbinder

4 x

Stellfuß M10x30 mm

Stellfuß M10 x 30 mm

4 x

Profilabdeckung

Profilabdeckung

4 x

Infostellwand "Eco"

Infostellwand

Infostellwand "Eco"

Infostellwand "Eco"
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Infostellwand "Eco"

Abbildung

Stückzahl

Flexi-Long Stangenprofil

Flexi-Long Stangenprofil mit Gewinde M10

3 x

Mittelverbinder

Mittelverbinder 180°

4 x

Winkelverbinder

Winkelverbinder

8 x

Tellerfuß

Tellerfuß 32 cm

3 x

Profilabdeckung

Profilabdeckung

3 x

Infostellwand "Solid"

Infostellwand

Infostellwand "Solid"

Infostellwand "Solid"
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Infostellwand "Solid"

Abbildung

Stückzahl

Flexi-Long Stangenprofil

Flexi-Long Stangenprofil mit Gewinde M10

4 x

Mittelverbinder

Mittelverbinder 180°

16 x

Stellfuß M10x30 mm

Stellfuß M10 x 30 mm

4 x

Profilabdeckung

Profilabdeckung

4 x

Absperrpfosten "Stop"

Absperrpfosten "Stop"
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Absperrpfosten "Stop"

Abbildung

Stückzahl

Flexi-Long Stangenprofil 100 cm

Flexi-Long Stangenprofil mit Gewinde M10

4 x

Mittelverbinder

Mittelverbinder 180°

4 x

Winkelverbinder

Winkelverbinder

2 x

Tellerfuß

Tellerfuß 32 cm

4 x

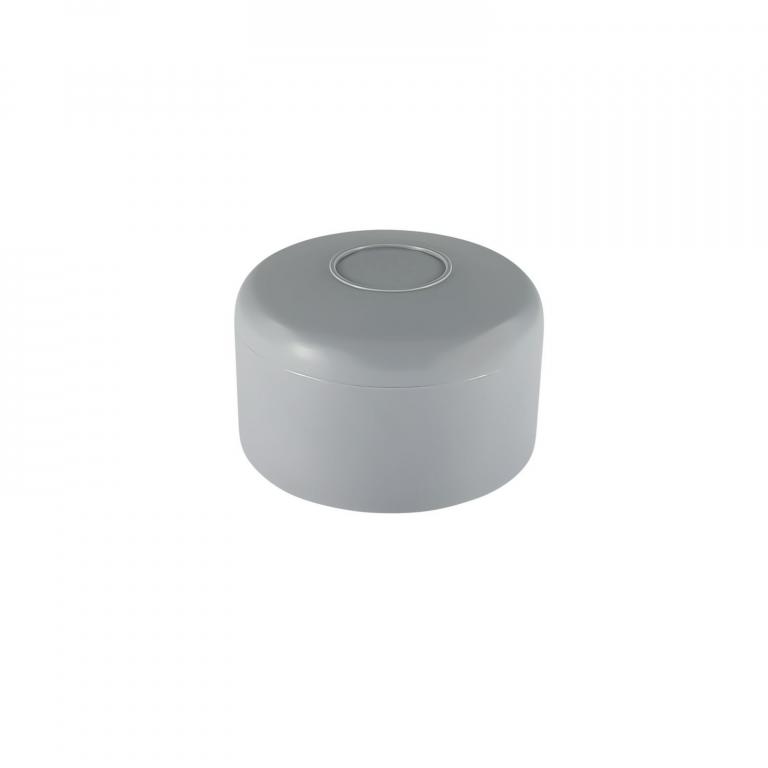

Schutzkappe

Schutzkappe

4 x

Infostellwand "Plakat"

Infostellwand "Plakat"
(Klapprahmen nicht im Lieferumfang enthalten. Bohrungen im Klapprahmen müssen evtl. angepasst werden. Abb. nicht maßstabsgetreu)

Infostellwand "Plakat"

Abbildung

Stückzahl

Flexi-Long Stangenprofil

Flexi-Long Stangenprofil mit Gewinde M10

2 x

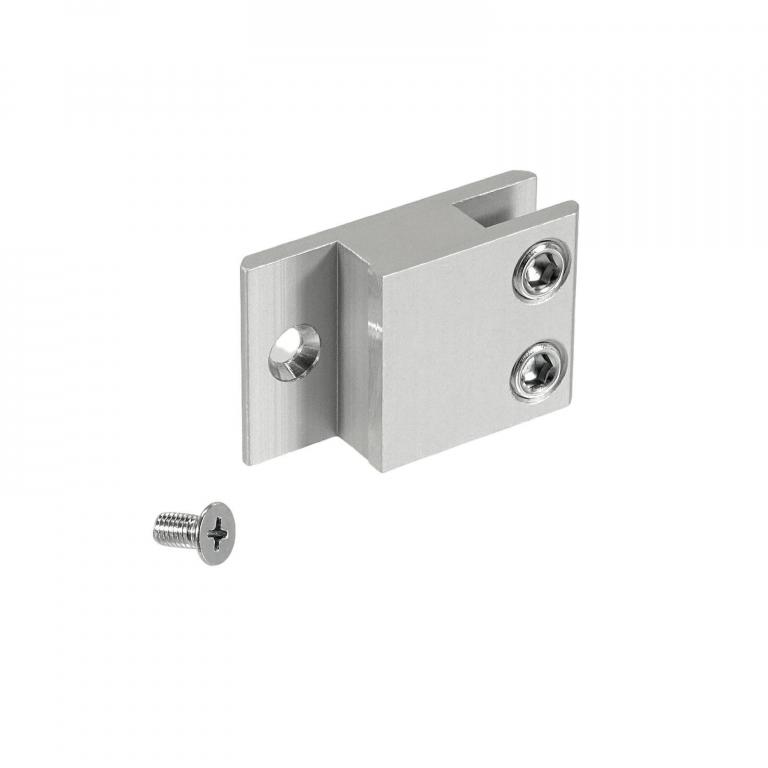

Spezial-Mittelverbinder

Spezial-Mittelverbinder

4 x

Tellerfuß

Tellerfuß 32 cm

2 x

Infostellwand "Quick 1"

Infostellwand "Quick 1"
Format B1043 x H2500 x T600 mm (Höhe zzgl. Standprofil)
Für 1 Platte im Format B952 x H2446 x 5 mm
Gewicht ca. 10 kg
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Infostellwand "Quick 1"

Abbildung

Stückzahl

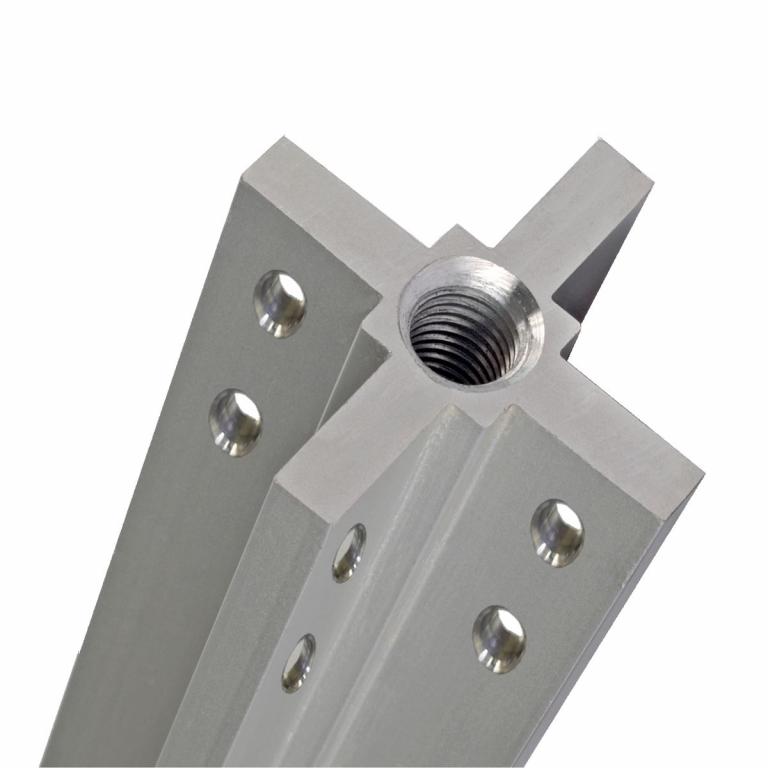

Flexi-Long Stangenprofil mit Bohrungen 1250 mm

Flexi-Long Stangenprofil M10 und 8 Bohrungen

4 x

Verlängerungsbolzen

Verlängerungsbolzen für Stangenprofil

2 x

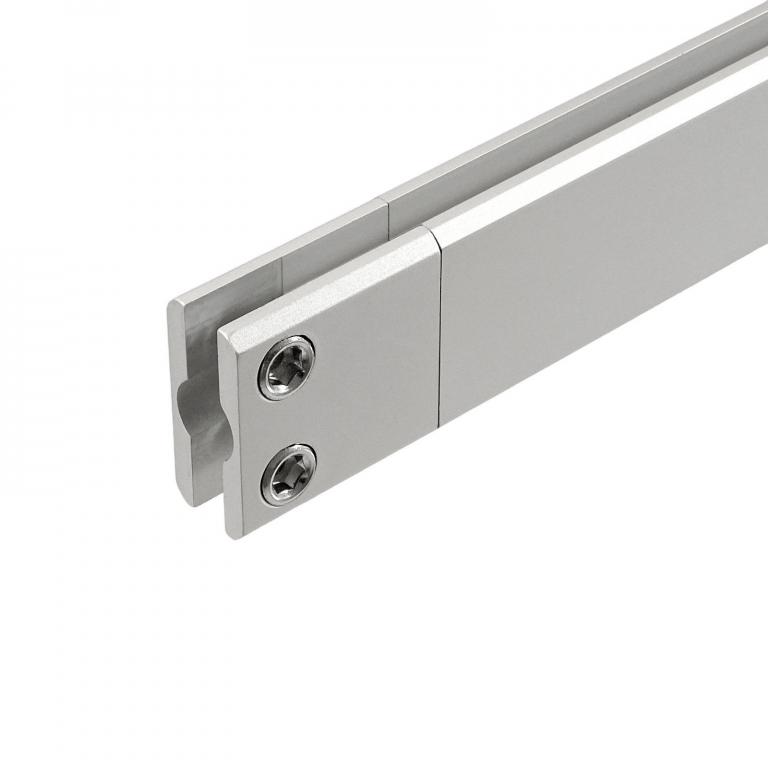

Flexi-Quick Querprofil

Flexi-Quick Querprofil

2 x

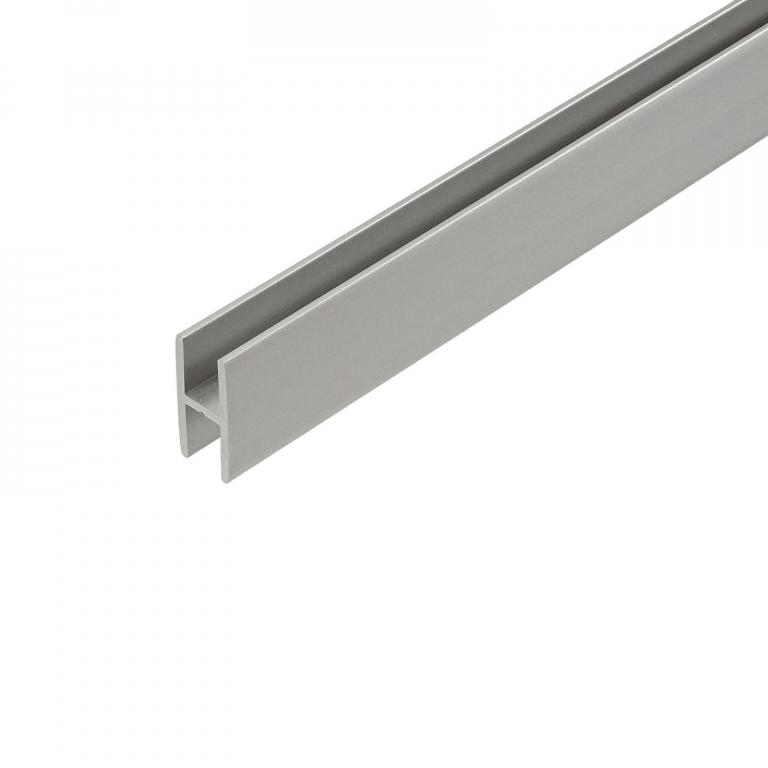

H-Profil 1217 mm

H-Profil

4 x
(nur bei der Verwendung von Plattenmaterial benötigt)

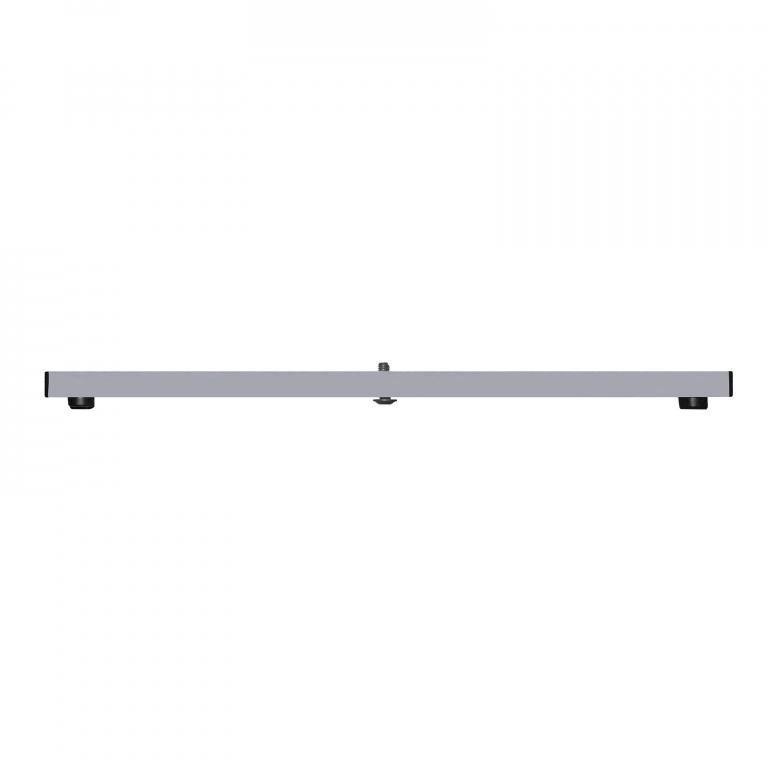

Standfuß

Standfuß 60 cm

2 x

Infostellwand "Quick 2"

Infostellwand "Quick 2"
Format B1043 x H2500 x T600 mm (Höhe zzgl. Standprofil)
Für 2 Platten im Format B952 x H1212 x 5 mm
Gewicht ca. 11 kg
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Infostellwand "Quick 3"

Infostellwand "Quick 3"
Format B1043 x H2000 x T600 mm (Höhe zzgl. Standprofil)
Für 1 Platte im Format B952 x H1946 x 5 mm
Gewicht ca. 9 kg
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Infostellwand "Quick 3"

Abbildung

Stückzahl

Flexi-Long Stangenprofil mit Bohrungen 1000 mm

Flexi-Long Stangenprofil M10 und 8 Bohrungen

4 x

Verlängerungsbolzen

Verlängerungsbolzen für Stangenprofil

2 x

Flexi-Quick Querprofil

Flexi-Quick Querprofil

2 x

H-Profil 967 mm

H-Profil

4 x
(nur bei der Verwendung von Plattenmaterial benötigt)

Standfuß

Standfuß 60 cm

2 x

Infostellwand "Quick 4"

Infostellwand "Quick 4"
Format B1043 x H2000 x T600 mm (Höhe zzgl. Standprofil)
Für 2 Platten im Format B952 x H962 x 5 mm
Gewicht ca. 10 kg
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Mehrzwecktisch "Quick 5"

Mehrzwecktisch "Quick 5"
Format B1043 x H1000 x T1043 mm (zzgl. Höhe Tischplatte und Stellfüße)
Für max. 4 seitliche Platten im Format B955 x H945 x 5 mm (B952 mit H-Profilen) oder Stoffbespannung
Gewicht ca. 15 kg (16 kg mit H-Profilen)
Bei Platten mit hoher Eigensteifigkeit kann evtl. auf H-Profile verzichtet werden. Eine etwas größere Tischplatte kann einfach aufgelegt und z. B. mit 2 Wandanschluss-Verbindern, die an der Unterseite verschraubt werden, gegen Verrutschen gesichert werden (siehe Abb. 3)
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Mehrzwecktisch "Quick 5"

Abbildung

Stückzahl

Flexi-Long Stangenprofil 100 cm mit Bohrungen

Flexi-Long Stangenprofil M10 und 8 Bohrungen

4 x

Flexi-Quick Querprofil

Flexi-Quick Querprofil

8 x

H-Profil 934 mm

H-Profil

8 x
(nur bei der Verwendung von Plattenmaterial benötigt)

Stellfuß M10x30 mm

Stellfuß M10 x 30 mm

4 x

Wandanschluss

Wandanschluss

2 x
(optional für Tischplatte)

Schutzwand "Acryl"

Schutzwand "Acryl"
Höhe 100, 150, 170 oder 200 cm (+ Höhe Standprofil), Breite variabel
Für 1 Platte im Format B (variabel) x H100/150/170/200 cm x 8 mm
Gewicht abhängig vom Format
Die Höhe der Durchreiche kann durch die Plattenhöhe festgelegt werden!
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Schutzwand "Acryl"

Abbildung

Stückzahl

Flexi-Long Stangenprofil

Flexi-Long Stangenprofil mit Gewinde M10

2 x

Standfuß

Standfuß 60 cm

2 x

Mittelverbinder

Mittelverbinder 180°

6 x
