Messestand I110 — Messestand Anwendungsbeispiel

Nachfolgend sehen Sie Beispiele für den Bau von Messeständen, die zum besseren Verständnis der Bauweise dienen und Ihnen dabei helfen sollen, eigene Kreationen zu entwickeln. Die angegebenen Stücklisten beziehen sich auf die zugehörige Abbildung und sind beispielhaft. Alle Komponenten sind variabel und sollten nach Ihren Vorstellungen angepasst werden.

Das System bietet unzählige Möglichkeiten. Und natürlich können Sie Ihren Messestand mittels der verschiedenen Verbindertypen noch erweitern. Falls Sie sich bei der Planung unsicher sind, fragen Sie uns bitte. Beachten Sie bitte auch , dass Ihre Konstruktion unter Umständen vom Veranstalter genehmigt werden muss.

Bei den nachfolgenden Beispielen gehen wir von der Bestückung mit Plattenmaterial aus. Falls Sie Stoffbespannungen bevorzugen, werden in diesem Fall keine H-Profile benötigt. Dies gilt, aufgrund der geringen Höhe, auch für Blenden.

Weitere Infos finden Sie im Bereich "Kurz erklärt".

Die Produktbezeichnungen der nachfolgenden Beispiele sind frei erfunden und dienen lediglich der besseren Unterscheidung.

Messestand "I100"

Messestand "I100"
Format B3043 x H2500 x T1043 mm (Höhe zzgl. Stellfüße)
Für 10 Platten im Format B952 x H1212 x 5 mm
Gewicht ca. 34 kg
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Messestand "I100"	Abbildung	Stückzahl
Flexi-Long Stangenprofil mit Bohrungen 1250 mm		12 x
Verlängerungsbolzen		6 x
Flexi-Quick Querprofil		15 x
H-Profil 1200 mm		20 x
Stellfuß M10 x 30 mm		6 x

Messestand "I102"

Messestand "I102"
Format B3043 x H2500 x T1043 mm (Höhe zzgl. Stellfüße)
Für 10 Platten im Format B952 x H1212 x 5 mm
und 3 Platten für Blende im Format B955 x H246 x 5 mm
Gewicht ca. 43 kg
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Messestand "I102"	Abbildung	Stückzahl
Flexi-Long Stangenprofil mit Bohrungen 1250 mm		12 x

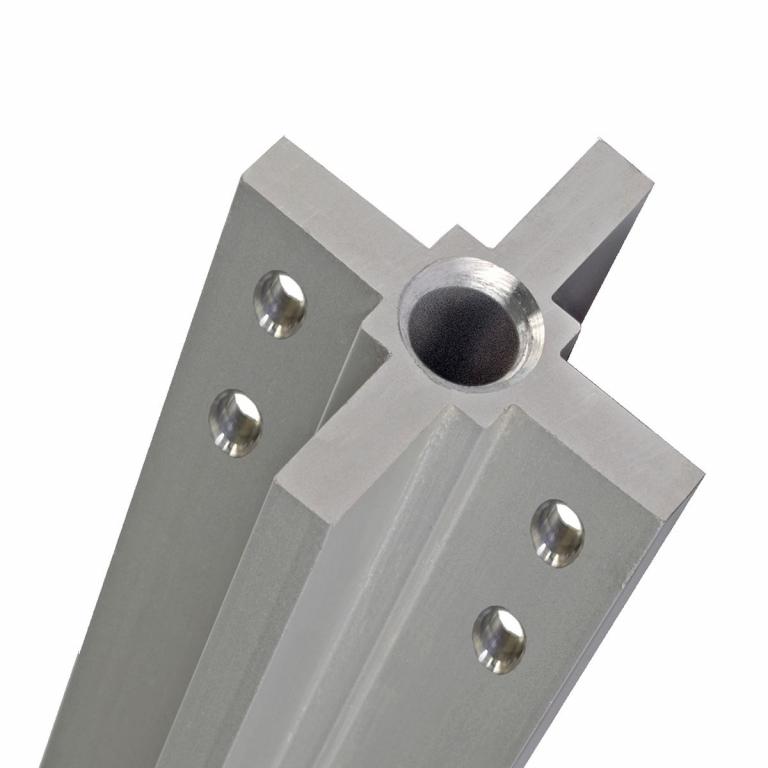

Flexi-Long Blendenprofil 300 mm		2 x
Verlängerungsbolzen		6 x
Flexi-Quick Querprofil		21 x
H-Profil 1200 mm		20 x
Stellfuß M10 x 30 mm		6 x

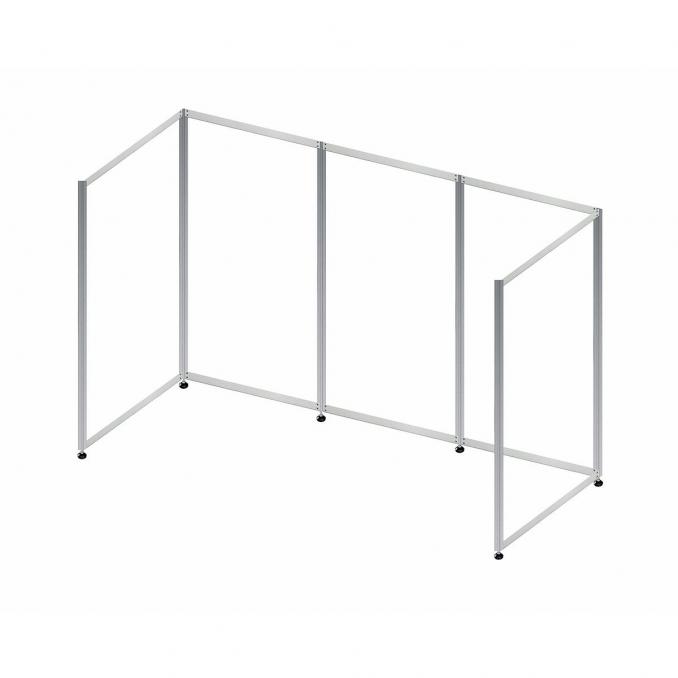

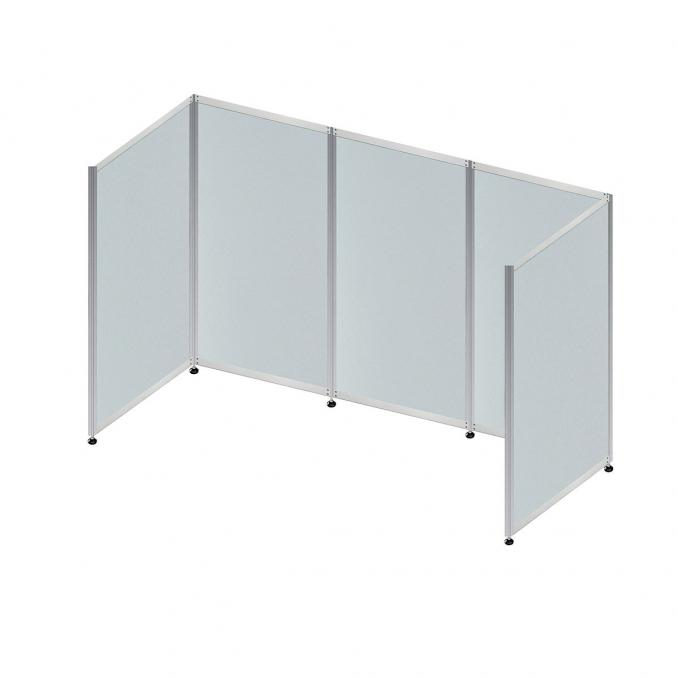

Messestand "I104"

Messestand "I104"
Format B3043 x H2500 x T1043 mm (Höhe zzgl. Stellfüße)
Für 5 Platten im Format B952 x H2446 x 5 mm
Gewicht ca. 30 kg
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Messestand "I104"	Abbildung	Stückzahl
Flexi-Long Stangenprofil mit Bohrungen 1250 mm		12 x
Verlängerungsbolzen		6 x
Flexi-Quick Querprofil		10 x
H-Profil 1217 mm		20 x (nur bei der Verwendung von Plattenmaterial benötigt)
Stellfuß M10 x 30 mm		6 x

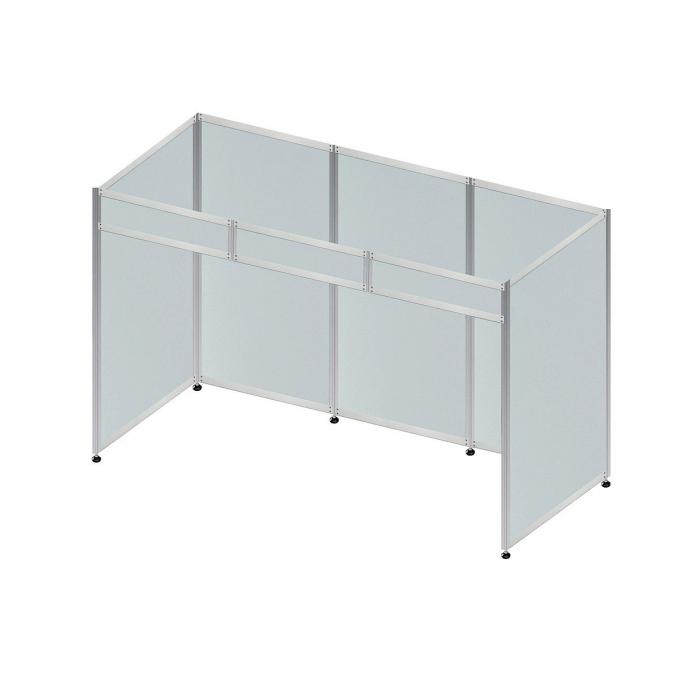

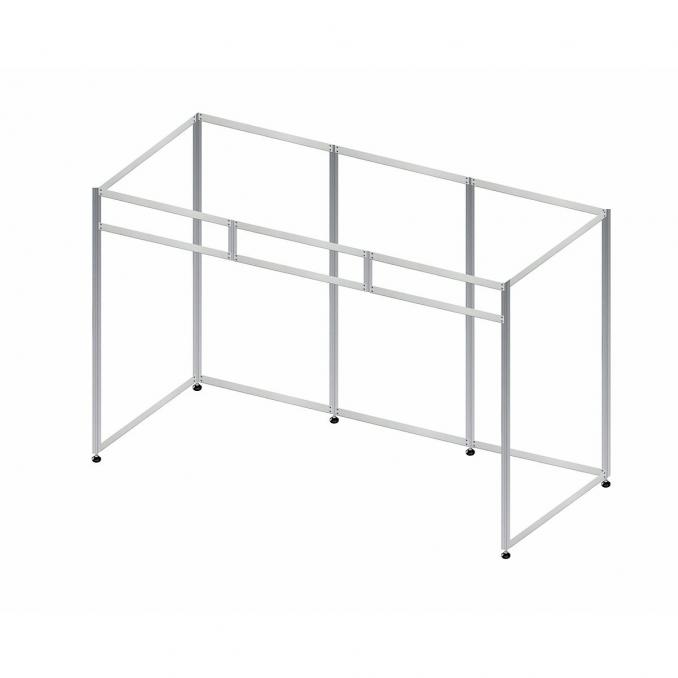

Messestand "I106"

Messestand "I106"
Format B3043 x H2500 x T1043 mm (Höhe zzgl. Stellfüße)
Für 5 Platten im Format B952 x H2446 x 5 mm
und 3 Platten für Blende im Format B955 x H246 x 5 mm
Gewicht ca. 36 kg
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Messestand "I106"	Abbildung	Stückzahl
Flexi-Long Stangenprofil mit Bohrungen 1250 mm		12 x
Flexi-Long Blendenprofil 300 mm		2 x
Verlängerungsbolzen		6 x
Flexi-Quick Querprofil		16 x
H-Profil 1217 mm		20 x (nur bei der Verwendung von Plattenmaterial benötigt)
Stellfuß M10 x 30 mm		6 x

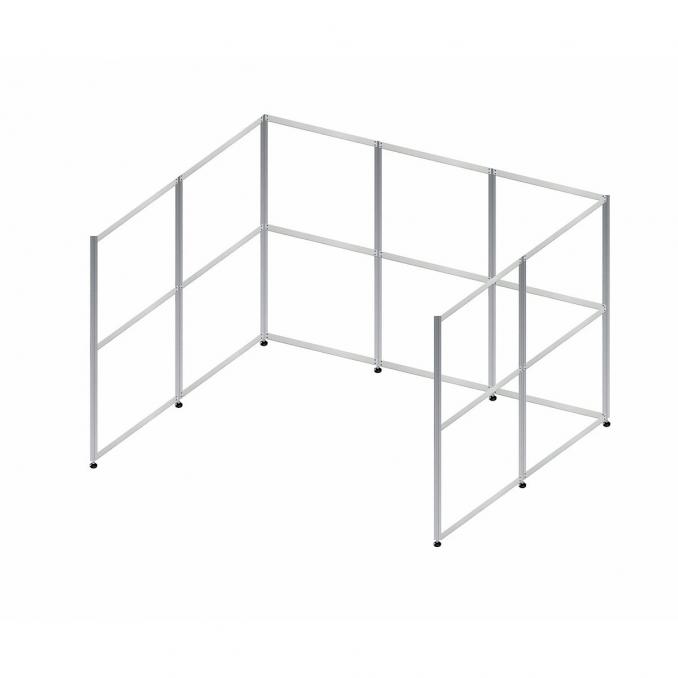

Messestand "I108"

Messestand "I108"
Format B3043 x H2500 x T2043 mm (Höhe zzgl. Stellfüße)
Für 14 Platten im Format B952 x H1212 x 5 mm
Gewicht ca. 46 kg
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Messestand "I108"	Abbildung	Stückzahl
Flexi-Long Stangenprofil mit Bohrungen 1250 mm		16 x
Verlängerungsbolzen		8 x
Flexi-Quick Querprofil		21 x
H-Profil 1200 mm		28 x
Stellfuß M10 x 30 mm		8 x

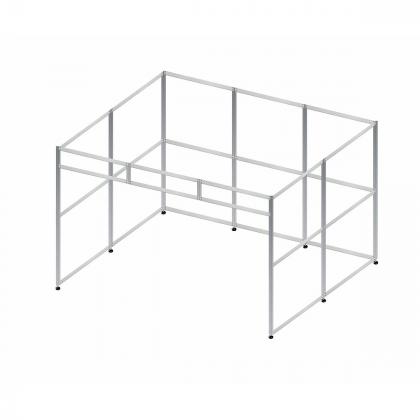

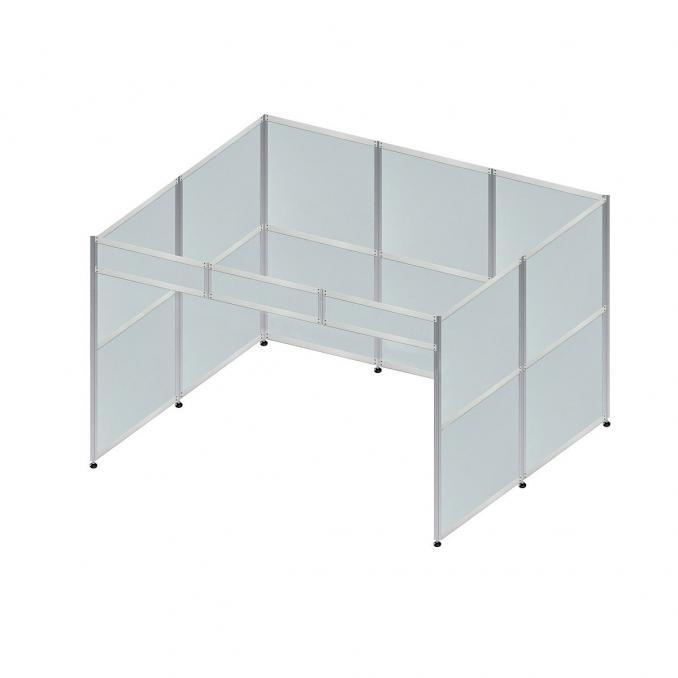

Messestand "I110"

Messestand "I110"
Format B3043 x H2500 x T1043 mm (Höhe zzgl. Stellfüße)
Für 14 Platten im Format B952 x H1212 x 5 mm
und 3 Platten für Blende im Format B955 x H246 x 5 mm
Gewicht ca. 54 kg
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Messestand "I110"	Abbildung	Stückzahl
Flexi-Long Stangenprofil mit Bohrungen 1250 mm		16 x
Flexi-Long Blendenprofil 300 mm		2 x
Verlängerungsbolzen		8 x
Flexi-Quick Querprofil		27 x
H-Profil 1200 mm		28 x
Stellfuß M10 x 30 mm		8 x

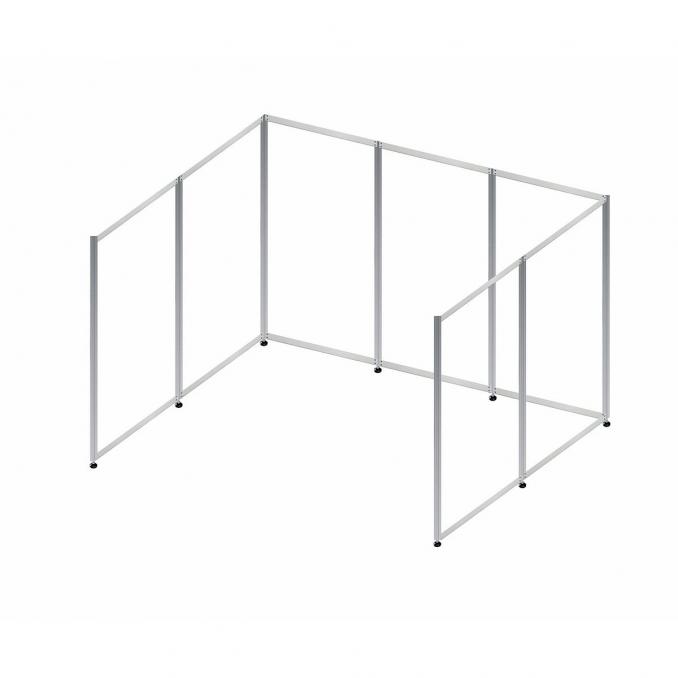

Messestand "I112"

Messestand "I112"
Format B3043 x H2500 x T2043 mm (Höhe zzgl. Stellfüße)
Für 7 Platten im Format B952 x H2446 x 5 mm
Gewicht ca. 40 kg
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Messestand "I112"	Abbildung	Stückzahl
Flexi-Long Stangenprofil mit Bohrungen 1250 mm		16 x
Verlängerungsbolzen		8 x
Flexi-Quick Querprofil		14 x
H-Profil 1217 mm		28 x (nur bei der Verwendung von Plattenmaterial benötigt)
Stellfuß M10 x 30 mm		8 x

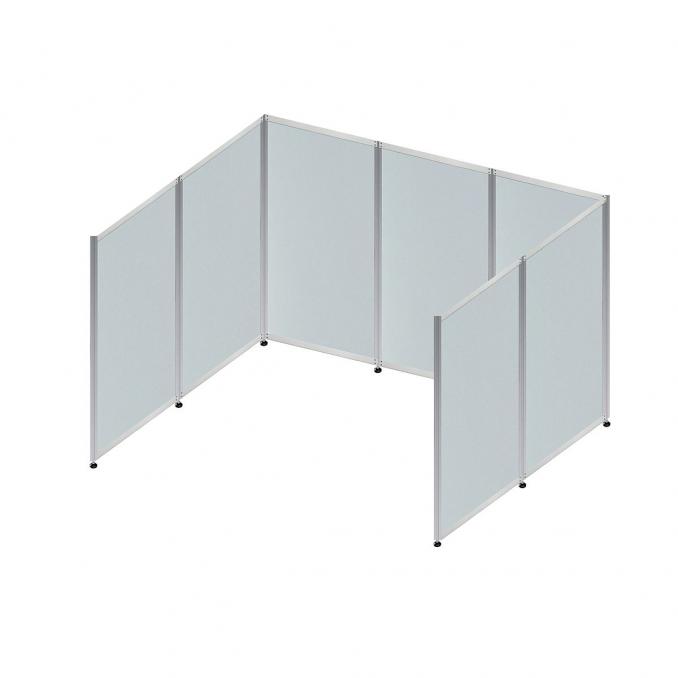

Messestand "I114"

Messestand "I114"
Format B3043 x H2500 x T2043 mm (Höhe zzgl. Stellfüße)
Für 7 Platten im Format B952 x H2446 x 5 mm
und 3 Platten für Blende im Format B955 x H246 x 5 mm
Gewicht ca. 48 kg
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Messestand "I114"	Abbildung	Stückzahl
Flexi-Long Stangenprofil mit Bohrungen 1250 mm		16 x
Flexi-Long Blendenprofil 300 mm		2 x
Verlängerungsbolzen		8 x
Flexi-Quick Querprofil		20 x
H-Profil 1217 mm		28 x (nur bei der Verwendung von Plattenmaterial benötigt)
Stellfuß M10 x 30 mm		8 x

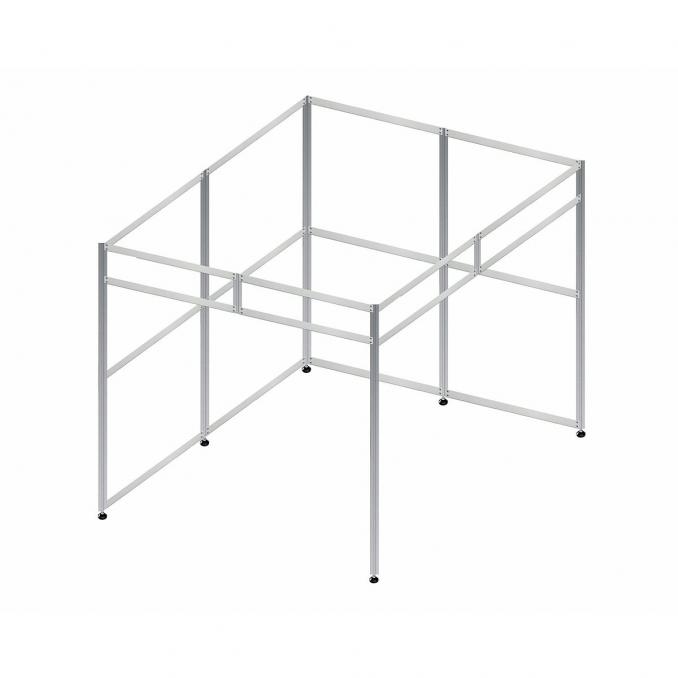

Messestand "I120"

Messestand "I120"
Format B2043 x H2500 x T2043 mm (Höhe zzgl. Stellfüße)
Für 8 Platten im Format B952 x H1212 x 5 mm
und 4 Platten für Blende im Format B955 x H246 x 5 mm
Gewicht ca. 42 kg
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Messestand "I120"	Abbildung	Stückzahl
Flexi-Long Stangenprofil mit Bohrungen 1250 mm		12 x
Flexi-Long Blendenprofil 300 mm		2 x
Verlängerungsbolzen		6 x
Flexi-Quick Querprofil		20 x
H-Profil 1200 mm		16 x
Stellfuß M10 x 30 mm		6 x

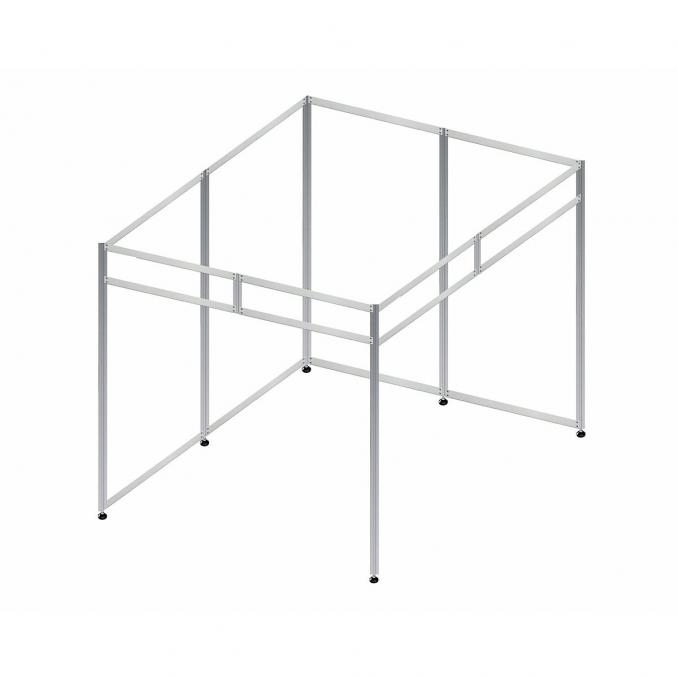

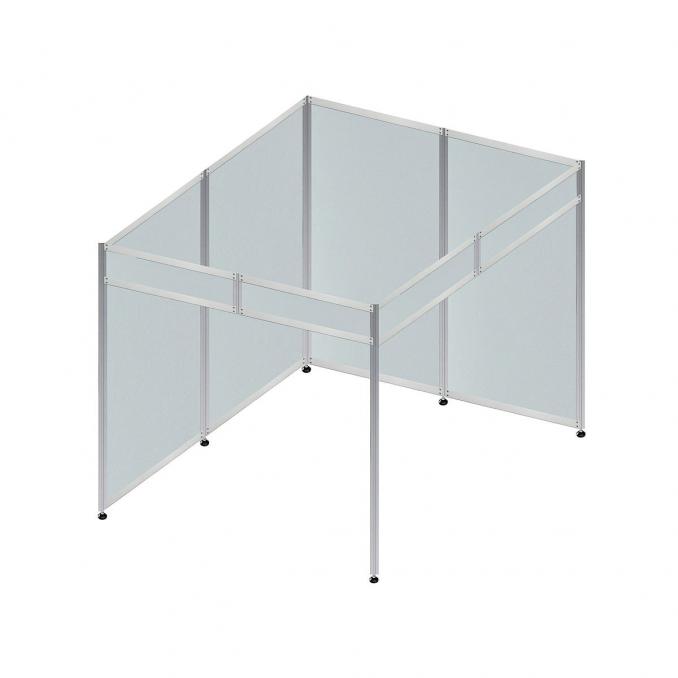

Messestand "I122"

Messestand "I122"
Format B2043 x H2500 x T2043mm (Höhe zzgl. Stellfüße)
Für 4 Platten im Format B952 x H2446 x 5 mm
und 4 Platten für Blende im Format B955 x H246 x 5 mm
Gewicht ca. 37 kg
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Messestand "I122"	Abbildung	Stückzahl
Flexi-Long Stangenprofil mit Bohrungen 1250 mm		12 x
Flexi-Long Blendenprofil 300 mm		2 x
Verlängerungsbolzen		6 x
Flexi-Quick Querprofil		16 x
H-Profil 1217 mm		16 x (nur bei der Verwendung von Plattenmaterial benötigt)
Stellfuß M10 x 30 mm		6 x

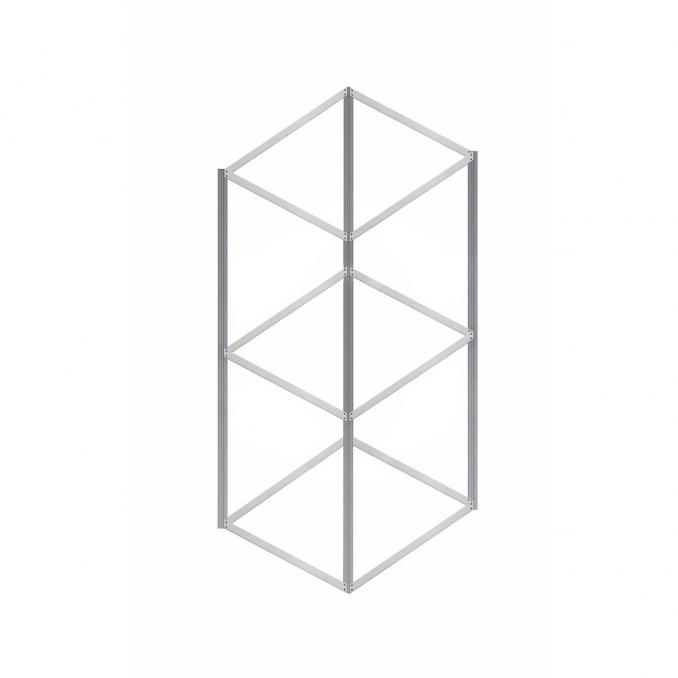

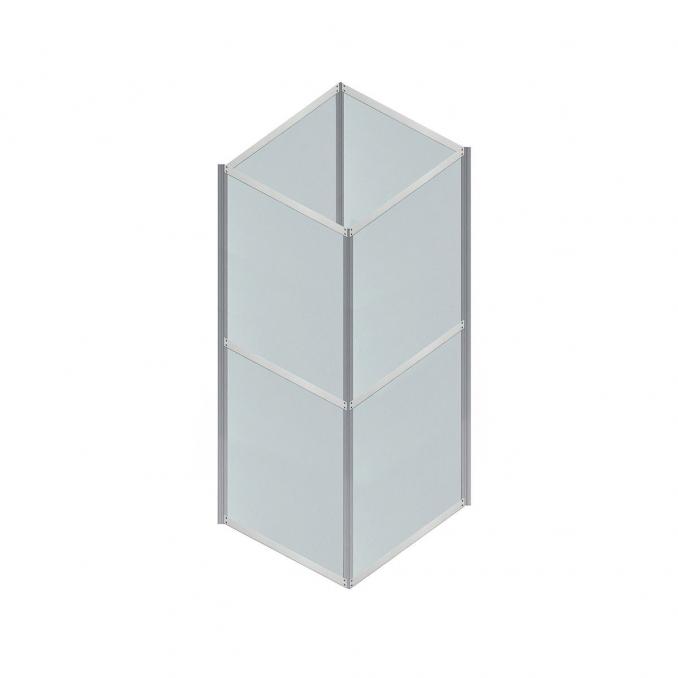

Messeturm "250"

Messeturm "250"
Format B1043 x H2500 x T1043 mm (Höhe zzgl. Stellfüße)
Für 8 Platten im Format B952 x H1212 x 5 mm
Gewicht ca. 27 kg
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Messeturm "250"	Abbildung	Stückzahl
Flexi-Long Stangenprofil mit Bohrungen 1250 mm		8 x
Verlängerungsbolzen		4 x
Flexi-Quick Querprofil		12 x
H-Profil 1200 mm		16 x
Stellfuß M10 x 30 mm		4 x

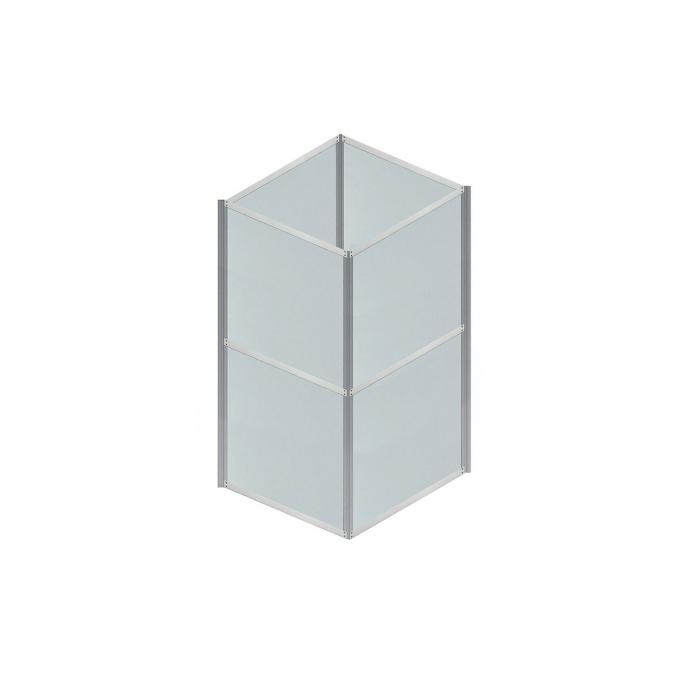

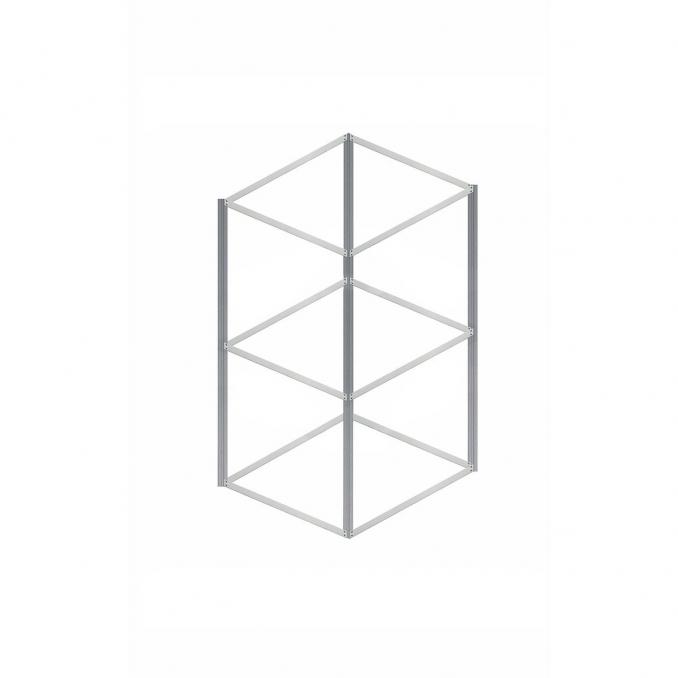

Messeturm "200"

Messeturm "200"
Format B1043 x H2000 x T1043 mm (Höhe zzgl. Stellfüße)
Für 8 Platten im Format B952 x H962 x 5 mm
Gewicht ca. 24 kg
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Messeturm "200"	Abbildung	Stückzahl
Flexi-Long Stangenprofil mit Bohrungen 1000 mm		8 x
Verlängerungsbolzen		4 x
Flexi-Quick Querprofil		12 x
H-Profil 950 mm		16 x
Stellfuß M10 x 30 mm		4 x
