Nachfolgend haben wir für Sie einzelne Beispiele für Module zusammengestellt, wie sie für den Bau von Messeständen verwendet werden. Diese dienen zum besseren Verständnis der Bauweise und sollen Ihnen dabei helfen, eigene Kreationen zu entwickeln. Die angegebenen Stücklisten beziehen sich auf die zugehörige Abbildung und sind beispielhaft. Alle Komponenten sind variabel und sollten nach Ihren Vorstellungen angepasst werden.

Das System bietet unzählige Möglichkeiten. Falls Sie sich bei der Planung unsicher sind, fragen Sie uns bitte. Beachten Sie bitte auch , dass Ihre Konstruktion unter Umständen vom Veranstalter genehmigt werden muss.

Bei den nachfolgenden Beispielen gehen wir von der Bestückung mit Plattenmaterial aus. Falls Sie Stoffbespannungen bevorzugen, werden in diesem Fall keine H-Profile benötigt. Dies gilt, aufgrund der geringen Höhe, auch für Blenden.

Weitere Infos finden Sie im Bereich "Kurz erklärt".

Die Produktbezeichnungen der nachfolgenden Beispiele sind frei erfunden und dienen lediglich der besseren Unterscheidung.

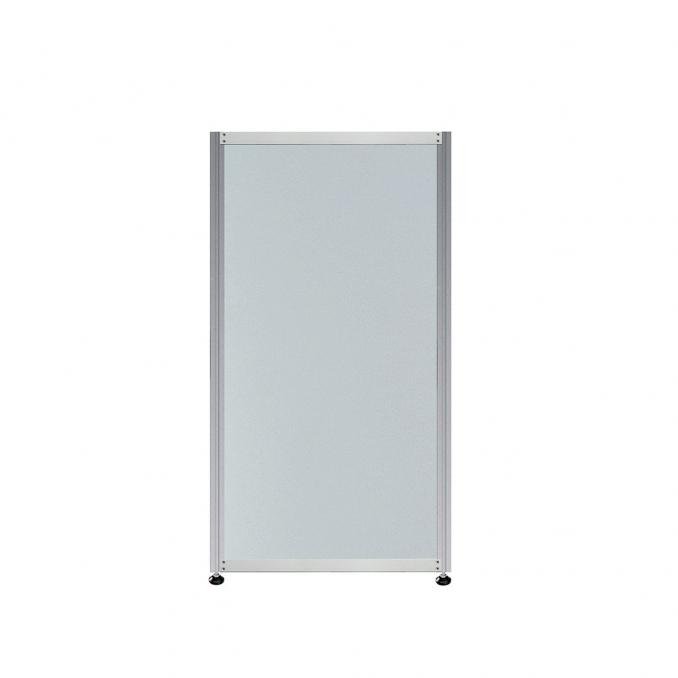

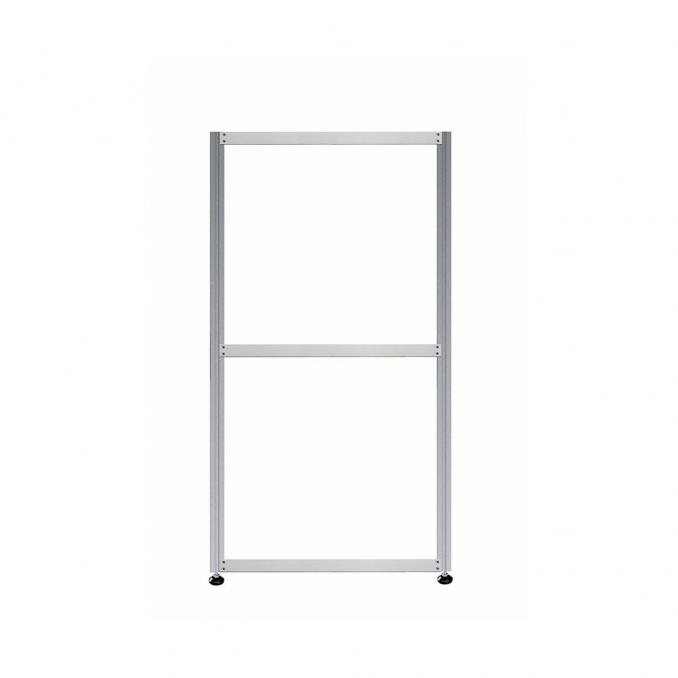

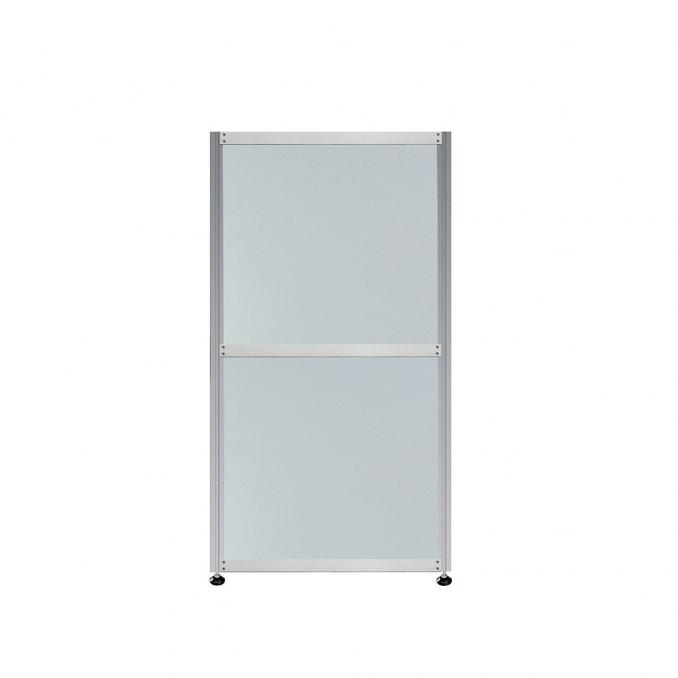

Grundmodul "Z100"

Grundmodul "Z100"
Format B1043 x H2500 mm (Höhe zzgl. Stellfüße)
Für 2 Platten im Format B952 x H1212 x 5 mm
Gewicht ca. 10 kg
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Grundmodul "Z100"	Abbildung	Stückzahl

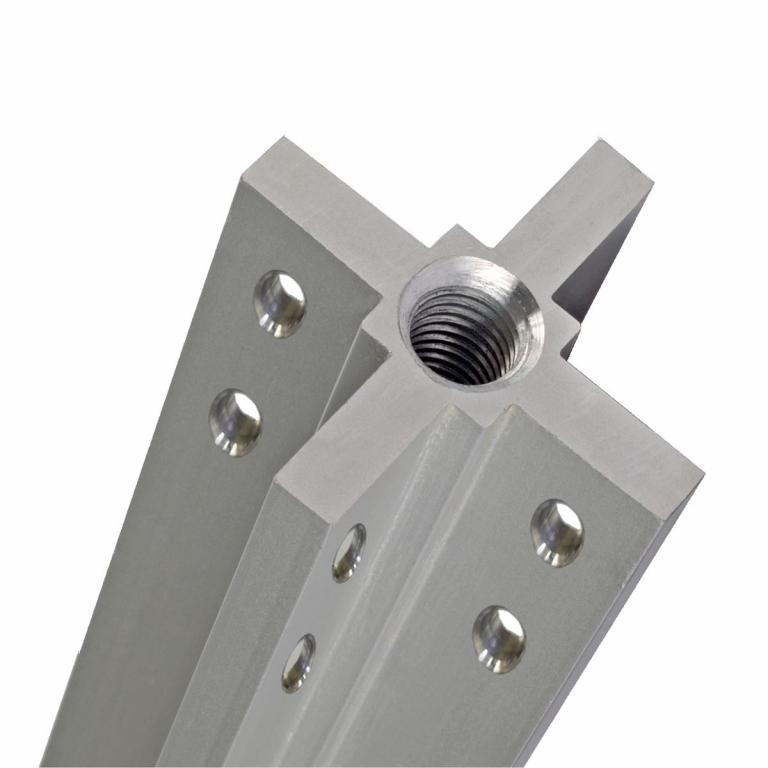

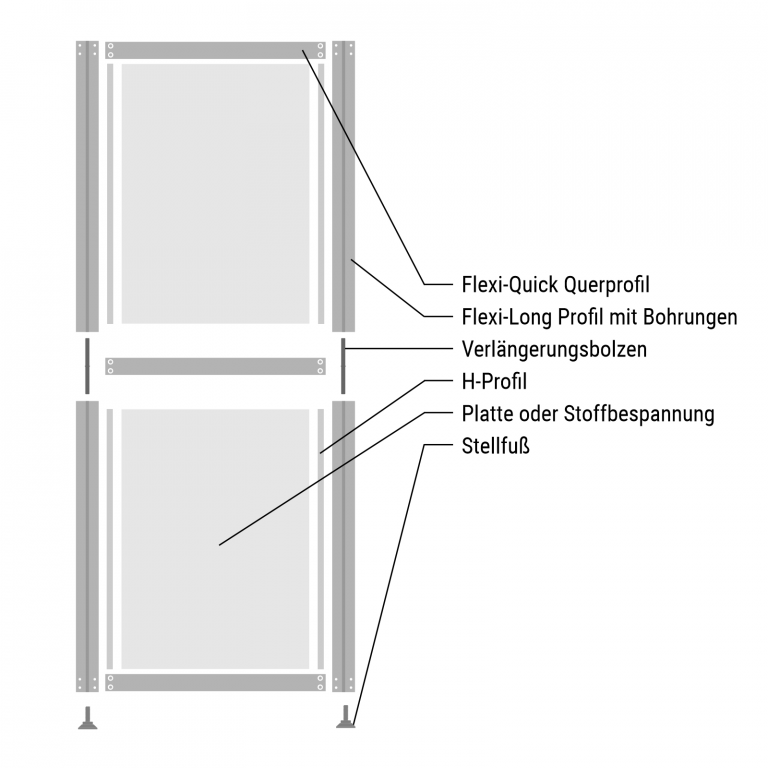

Flexi-Long Stangenprofil mit Bohrungen 1250 mm		4 x
Verlängerungsbolzen		2 x

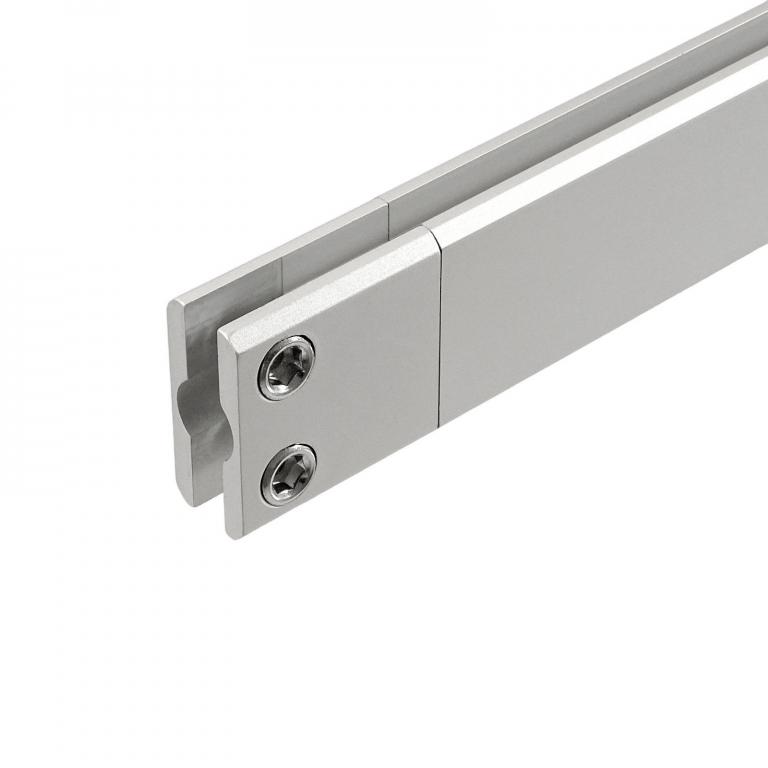

Flexi-Quick Querprofil		3 x

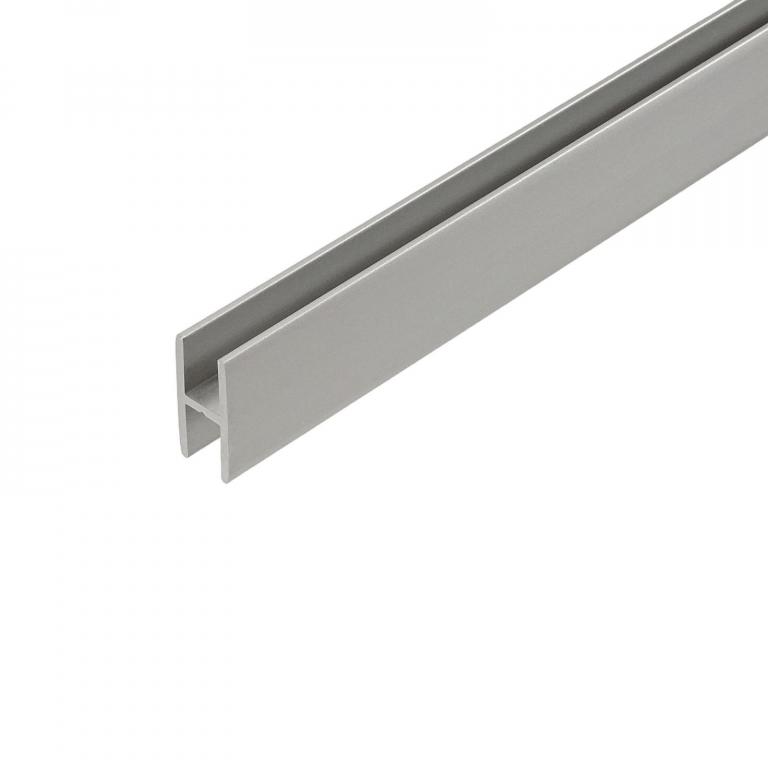

H-Profil 1200 mm		4 x

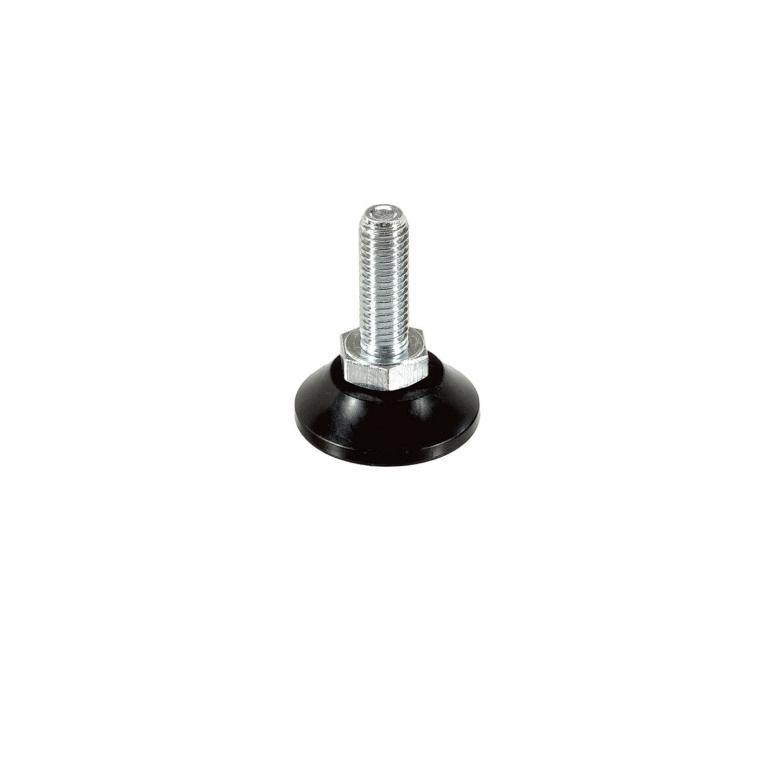

Stellfuß M10 x 30 mm		2 x

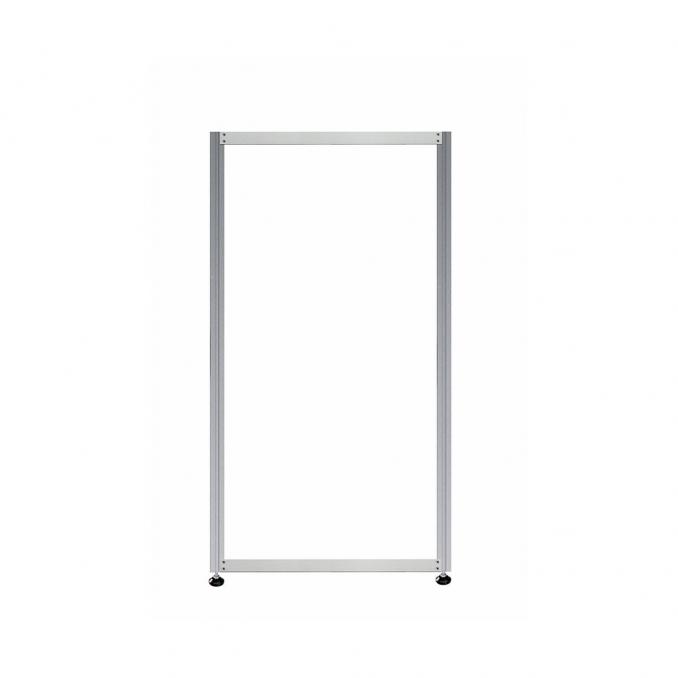

Grundmodul "Z102"

Grundmodul "Z102"
Format B1043 x H2500 mm (Höhe zzgl. Stellfüße)
Für 1 Platte im Format B952 x H2446 x 5 mm
Gewicht ca. 9 kg
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Grundmodul "Z102"	Abbildung	Stückzahl
Flexi-Long Stangenprofil mit Bohrungen 1250 mm		4 x
Verlängerungsbolzen		2 x
Flexi-Quick Querprofil		2 x
H-Profil 1217 mm		4 x (nur bei der Verwendung von Plattenmaterial benötigt)
Stellfuß M10 x 30 mm		2 x

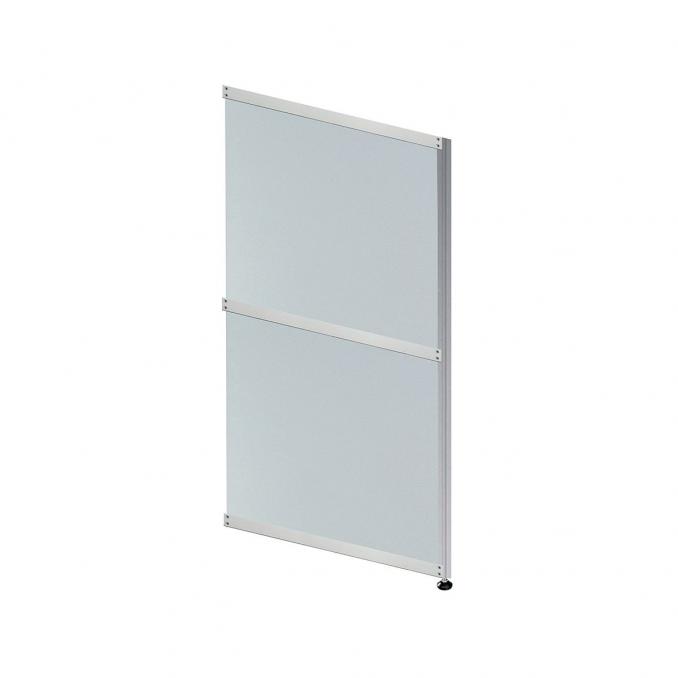

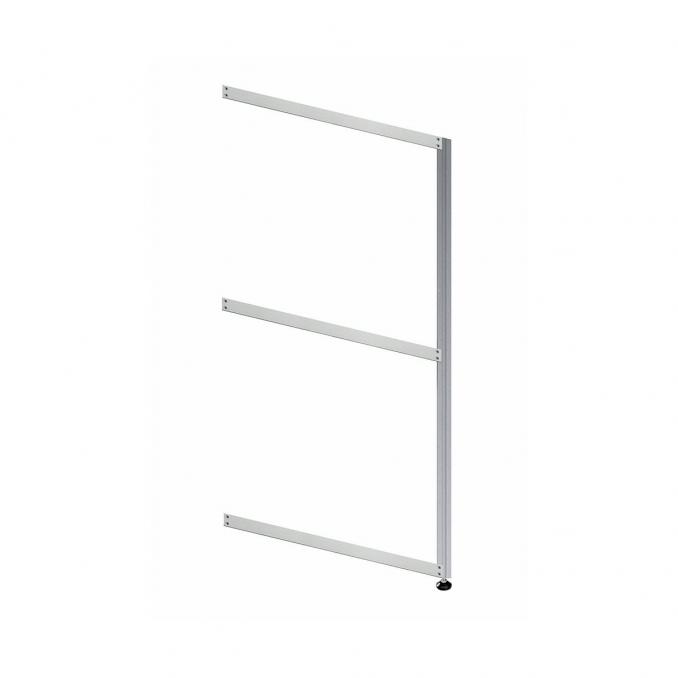

Anbaumodul "Z104"

Anbaumodul "Z104"
Format B1014 x H2500 mm (Höhe zzgl. Stellfüße)
Für 2 Platten im Format B952 x H1212 x 5 mm
Gewicht ca. 7 kg
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Anbaumodul "Z104"	Abbildung	Stückzahl
Flexi-Long Stangenprofil mit Bohrungen 1250 mm		2 x
Verlängerungsbolzen		1 x
Flexi-Quick Querprofil		3 x
H-Profil 1200 mm		2 x
Stellfuß M10 x 30 mm		1 x

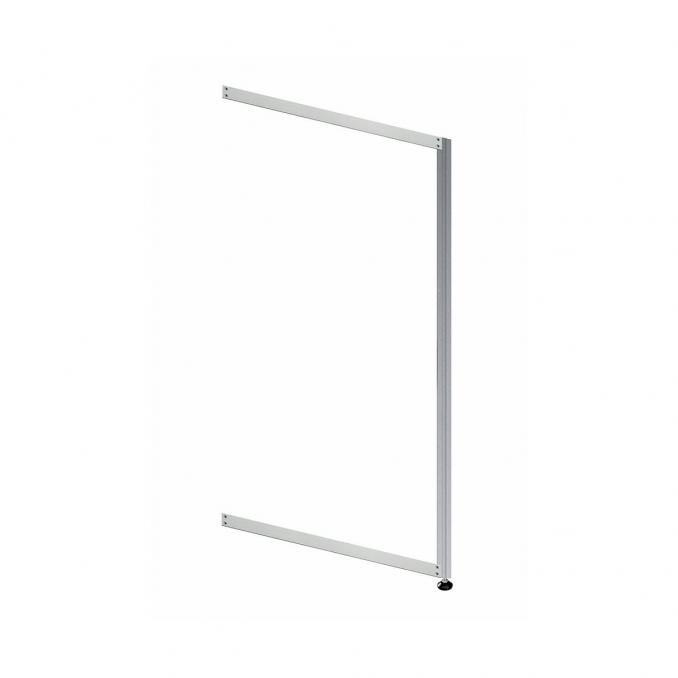

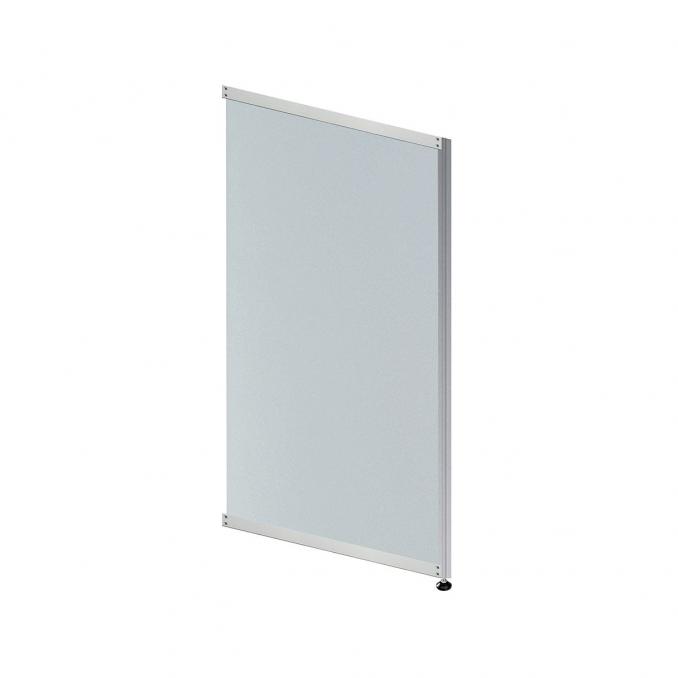

Anbaumodul "Z106"

Anbaumodul "Z106"
Format B1014 x H2500 mm (Höhe zzgl. Stellfüße)
Für 1 Platte im Format B952 x H2446 x 5 mm
Gewicht ca. 6 kg
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Anbaumodul "Z106"	Abbildung	Stückzahl
Flexi-Long Stangenprofil mit Bohrungen 1250 mm		2 x
Verlängerungsbolzen		1 x
Flexi-Quick Querprofil		2 x
H-Profil 1217 mm		2 x (nur bei der Verwendung von Plattenmaterial benötigt)
Stellfuß M10 x 30 mm		1 x

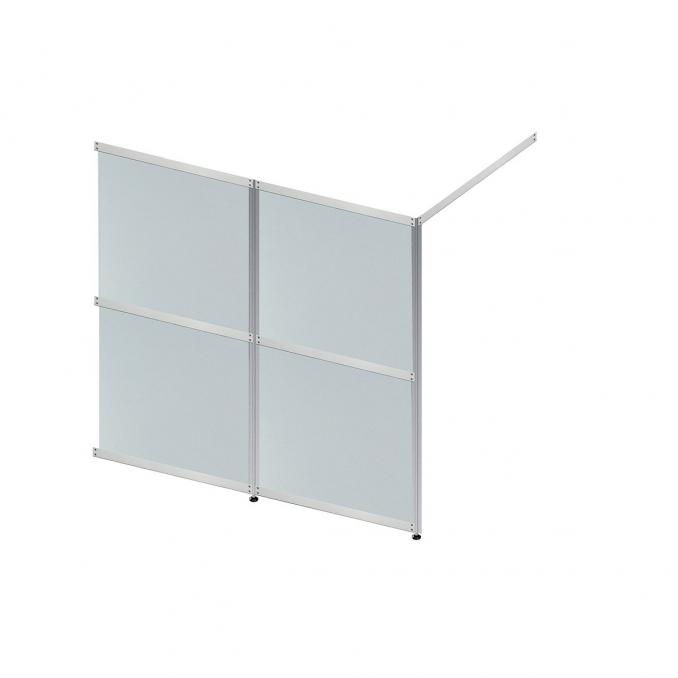

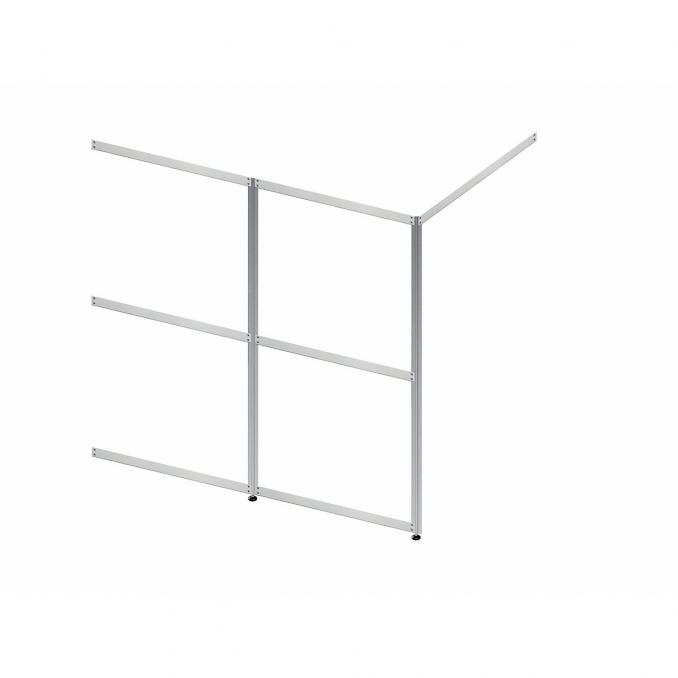

Kabine "Z110"

Kabine "Z110"
Format B2014 x H2500 x T1043 mm (Höhe zzgl. Stellfüße)
Für 4 Platten im Format B952 x H1212 x 5 mm
Gewicht ca. 14 kg
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Kabine "Z110"	Abbildung	Stückzahl
Flexi-Long Stangenprofil mit Bohrungen 1250 mm		4 x
Verlängerungsbolzen		2 x
Flexi-Quick Querprofil		7 x
H-Profil 1200 mm		10 x
Stellfuß M10 x 30 mm		2 x

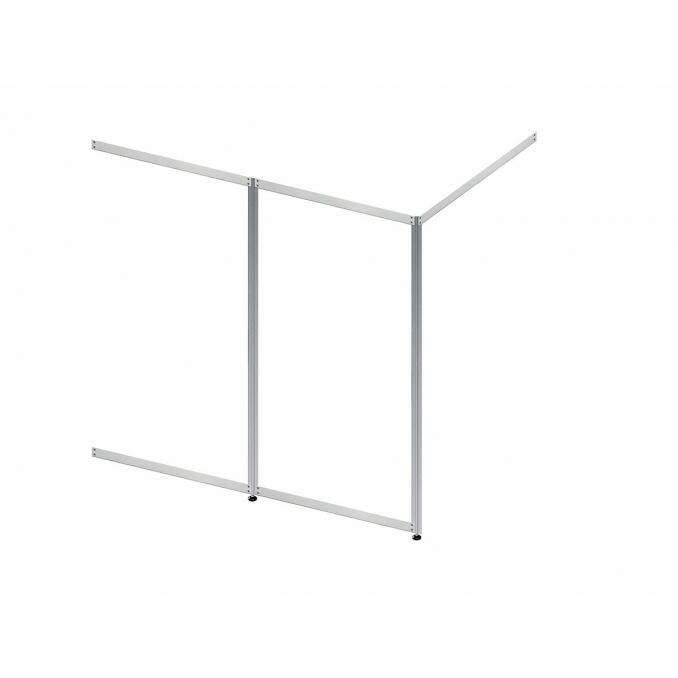

Kabine "Z112"

Kabine "Z112"
Format B2014 x H2500 x T1043 mm (Höhe zzgl. Stellfüße)
Für 2 Platten im Format B952 x H2446 x 5 mm
Gewicht ca. 12 kg
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Kabine "Z112"	Abbildung	Stückzahl
Flexi-Long Stangenprofil mit Bohrungen 1250 mm		4 x
Verlängerungsbolzen		2 x
Flexi-Quick Querprofil		5 x
H-Profil 1217 mm		10 x (nur bei der Verwendung von Plattenmaterial benötigt)
Stellfuß M10 x 30 mm		2 x

Messemodule

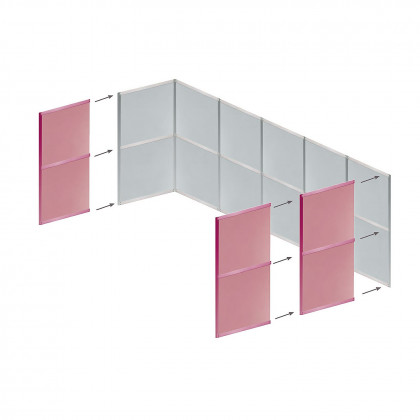

Einfache Montage von Modulen
