Verbinder und Platten

Sie sind hier: Startseite » Möglichkeiten » Verbinder und Platten

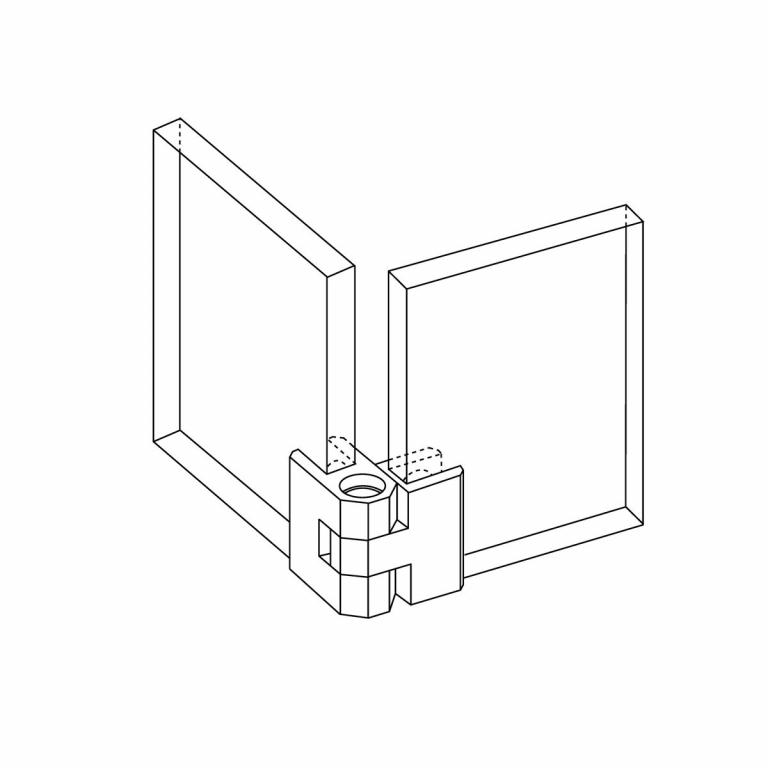

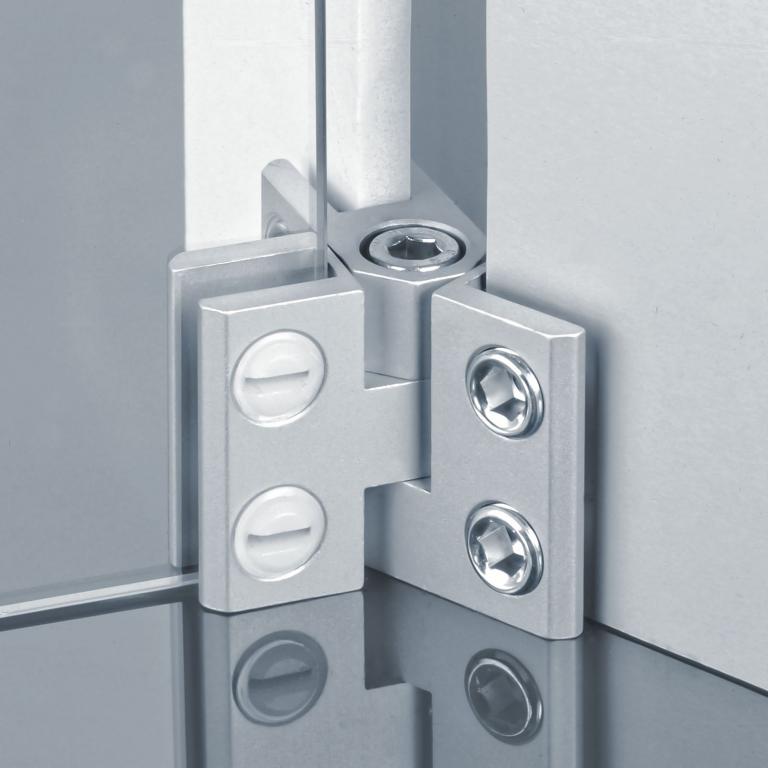

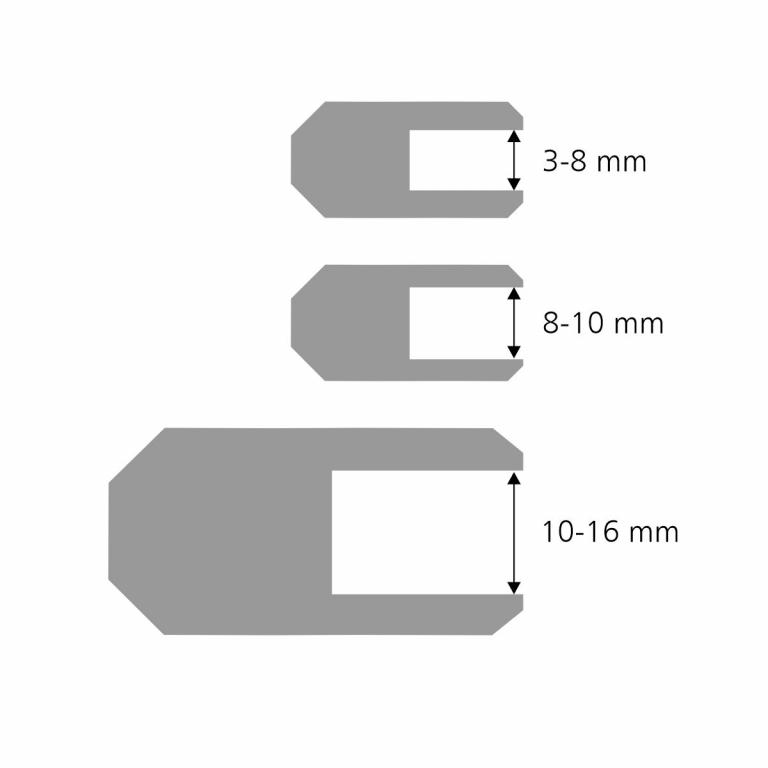

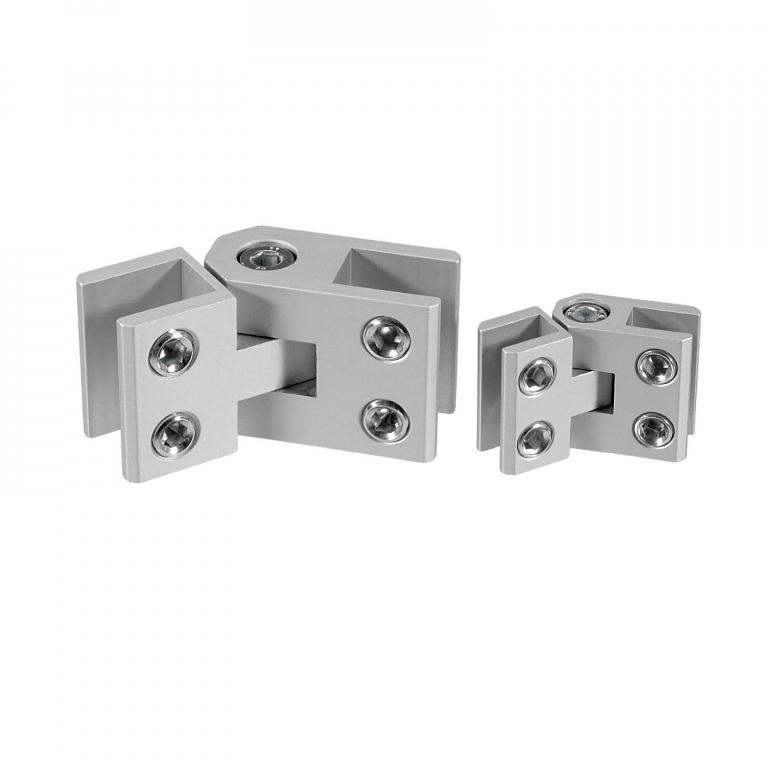

Nachfolgend sehen Sie Beispiele für die Anwendung von Verbindern und Plattenmaterial, die zum besseren Verständnis der Bauweise dienen und Ihnen dabei helfen sollen, eigene Kreationen zu entwickeln. Die angegebenen Stücklisten beziehen sich auf die zugehörige Abbildung und sind beispielhaft. Alle angegebenen Verbindertypen und Stückzahlen sind abhängig von Format, Plattenstärke, Gewicht und der Beschaffenheit des von Ihnen verwendeten Plattenmaterials und müssen an Ihre Anforderungen angepasst werden. Bitte beachten Sie bitte, dass die gezeigten Objekte auf verschiedenste Art und Weise erzeugt werden können und dass nicht alle Verbindertypen auch für alle Plattenstärken erhältlich sind.

Falls Sie sich bei der Planung unsicher sind, fragen Sie uns bitte. Beachten Sie bitte auch, dass Ihre Konstruktion unter Umständen vom Veranstalter genehmigt werden muss.

Weitere Infos finden Sie im Bereich "Kurz erklärt".

Die Produktbezeichnungen der nachfolgenden Beispiele sind frei erfunden und dienen lediglich der besseren Unterscheidung.

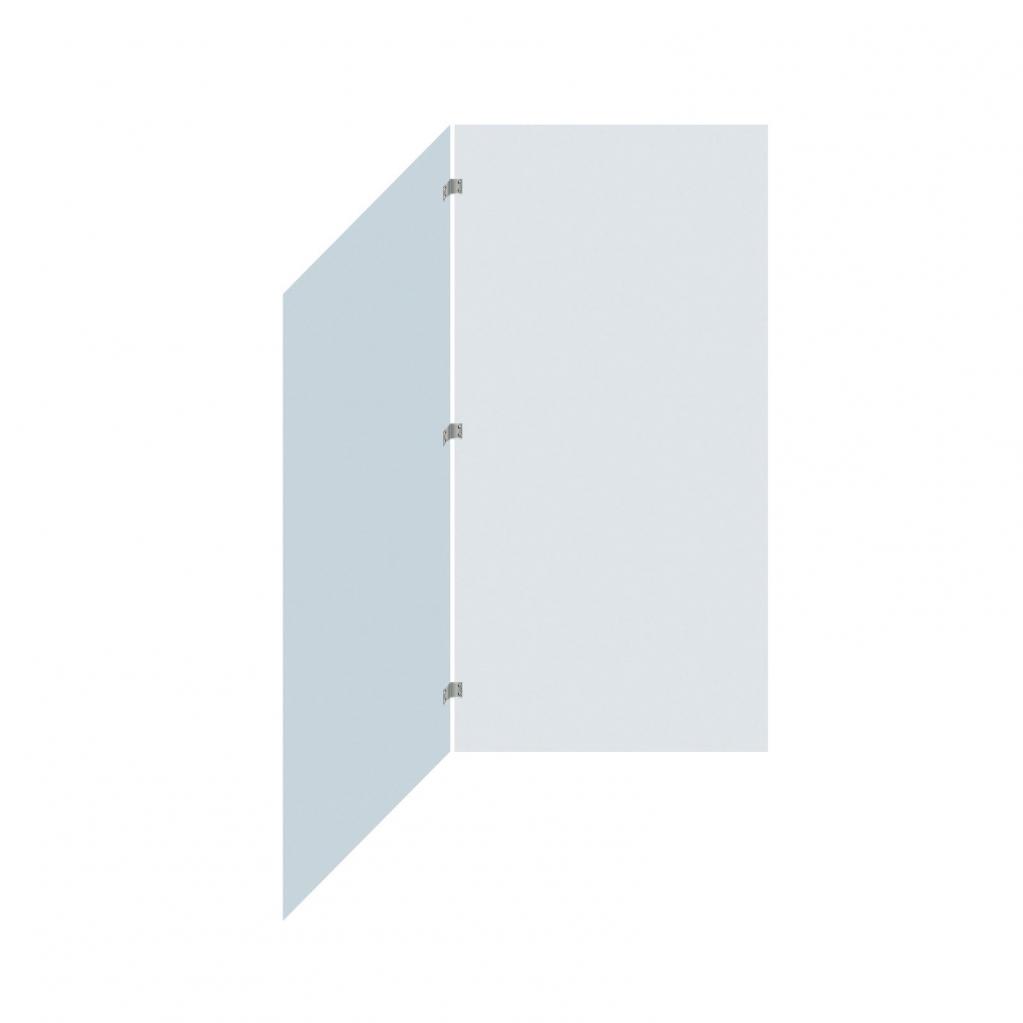

Stellwand "L1"

Stellwand "L1"
Zweiteilige Stellwand, variabler Winkel.
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Stellwand "L1"	Abbildung	Stückzahl

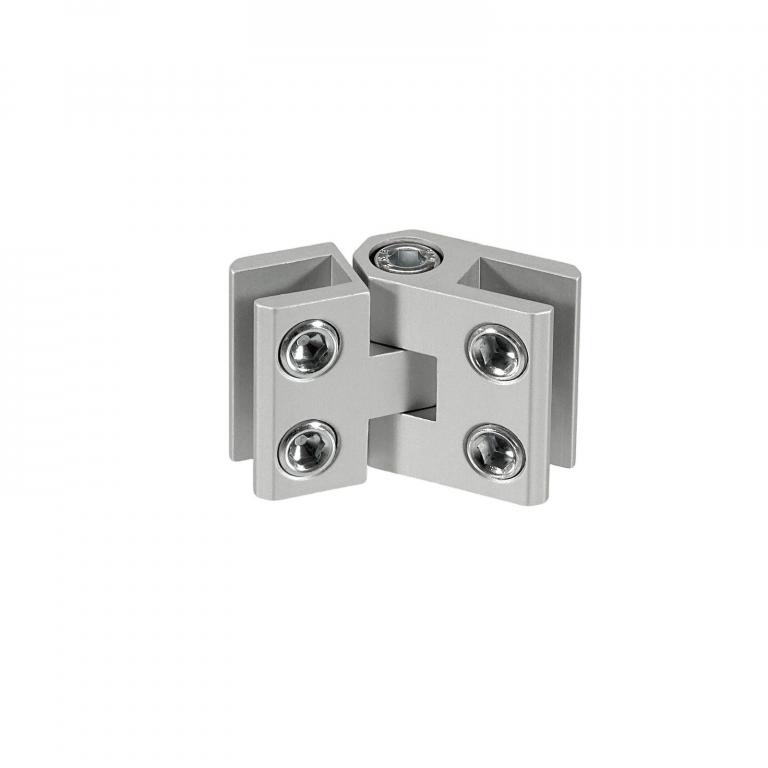

Winkelverbinder		3 x

Stellwand "L2"

Stellwand "L2"
Dreiteilige Stellwand. Linker Teil variabel, rechter Teil fest.
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Stellwand "L2"	Abbildung	Stückzahl
Winkelverbinder		3 x

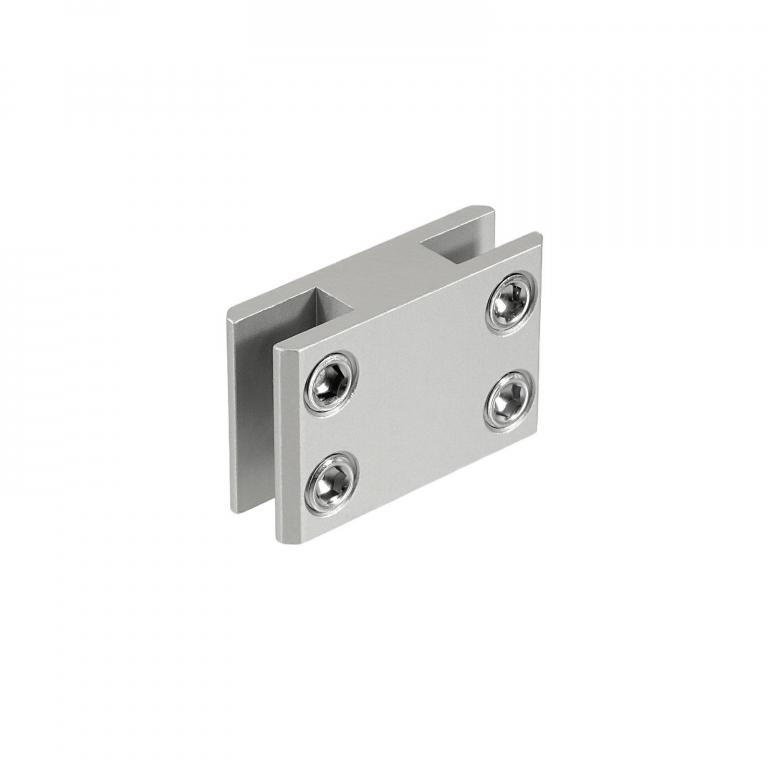

Mittelverbinder		3 x

Stellwand "L3"

Stellwand "L3"

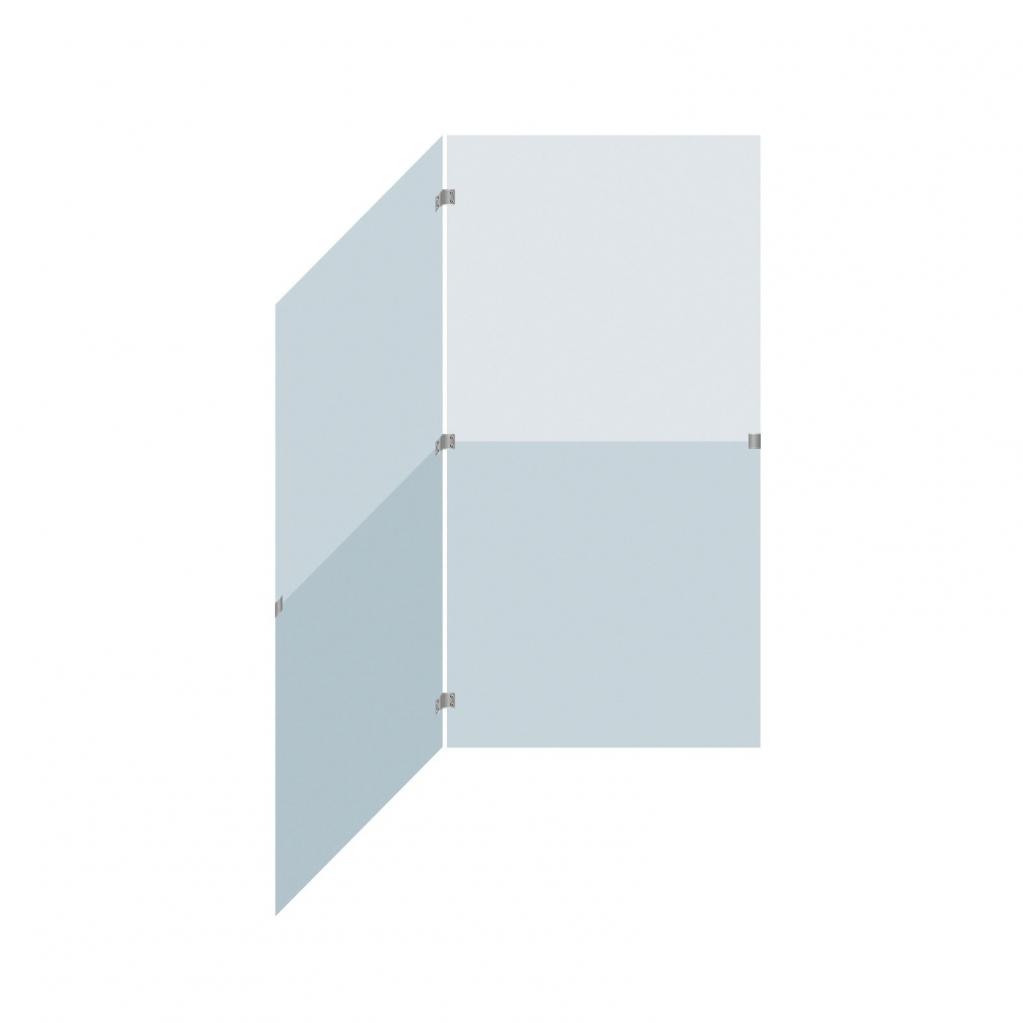

Vierteilige Stellwand, variabler Winkel, aufgesetzte Platten, die außen durch jeweils einen Plattenabschluss zusammengehalten werden.
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Stellwand "L3"	Abbildung	Stückzahl
Winkelverbinder		3 x
Plattenabschluss		2 x

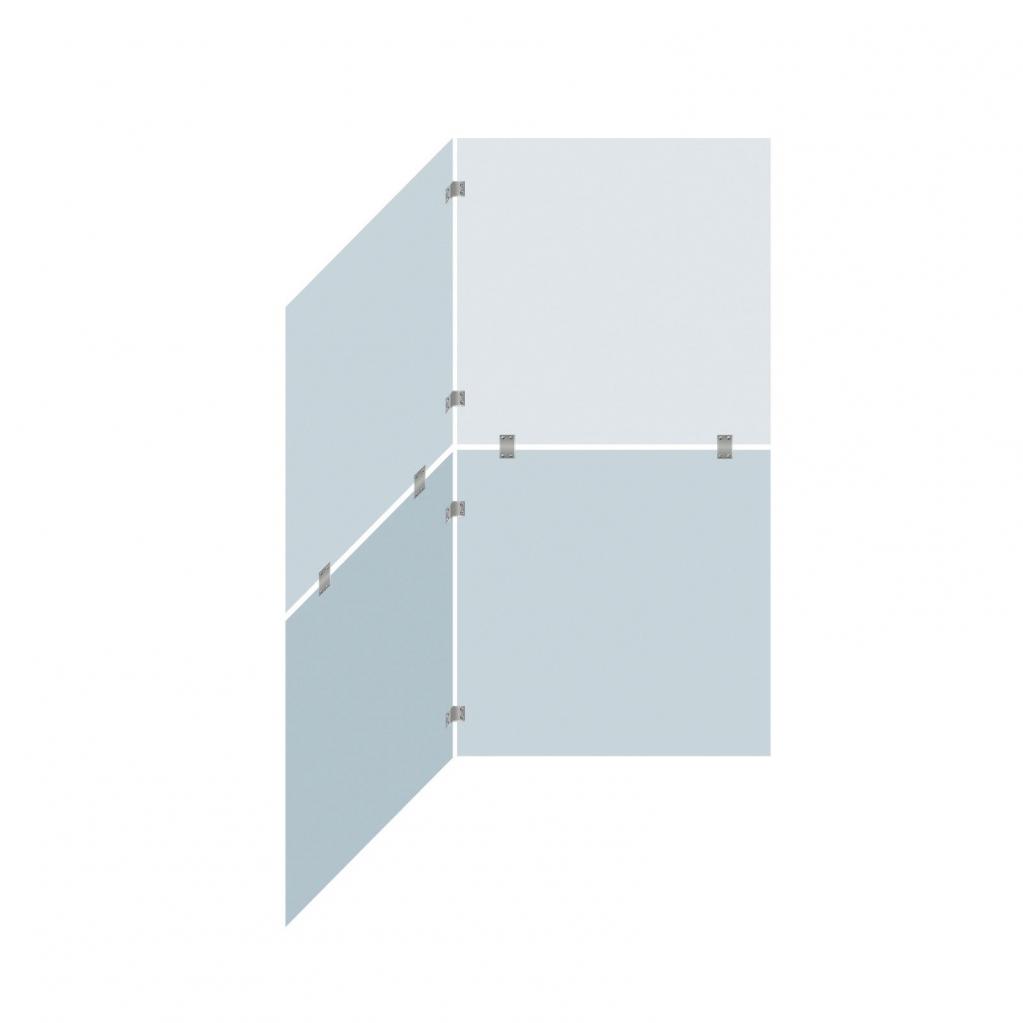

Stellwand "L4"

Stellwand "L4"
Vierteilige Stellwand, variabler Winkel, aufgesetzte Platten, die durch jeweils zwei Mittelverbinder miteinander verschraubt sind.
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Stellwand "L4"	Abbildung	Stückzahl
Winkelverbinder		4 x
Mittelverbinder		4 x

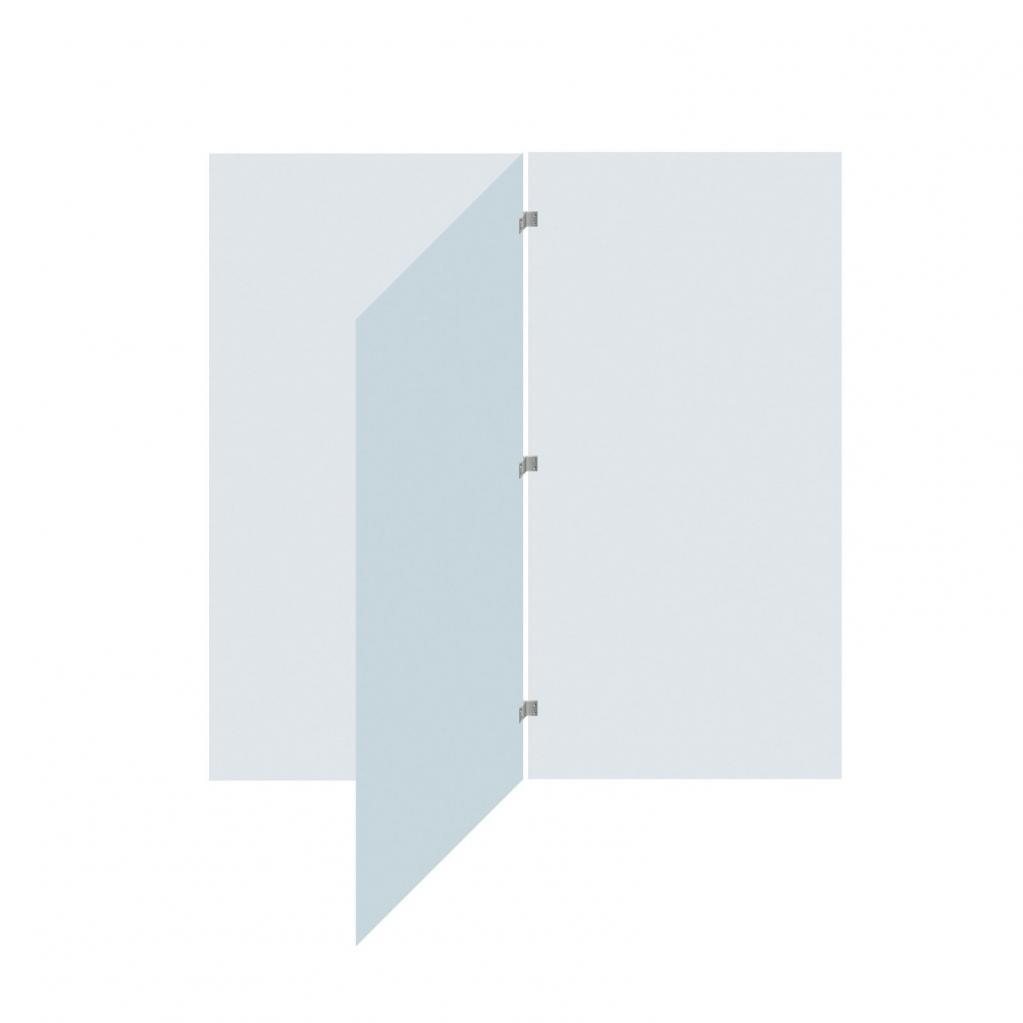

Stellwand "T"

Stellwand "T"
Dreiteilige Stellwand, fester Winkel.
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Stellwand "T"	Abbildung	Stückzahl

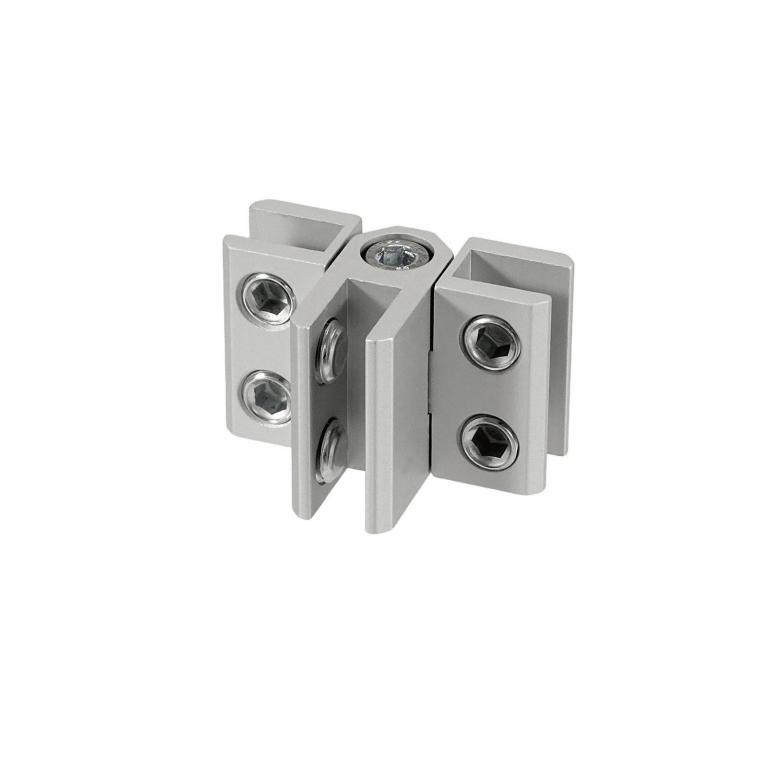

Dreier-Verbinder starr		3 x

Stellwand "Y"

Stellwand "Y"
Dreiteilige Stellwand, variabler Winkel.
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Stellwand "Y"	Abbildung	Stückzahl

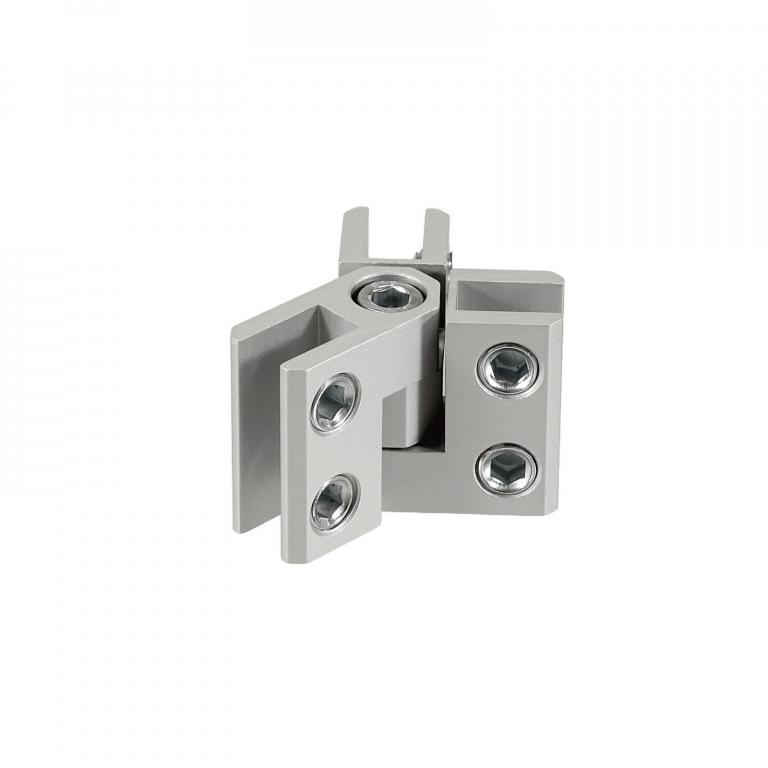

Dreier-Verbinder beweglich		3 x

Stellwand "Z"

Stellwand "Z"
Dreiteilige Stellwand, variabler Winkel.
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Stellwand "Z"	Abbildung	Stückzahl
Winkelverbinder		6 x

Stellwand "Kreuz"

Stellwand "Kreuz"
Vierteilige Stellwand, fester Winkel.
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Stellwand "Kreuz"	Abbildung	Stückzahl

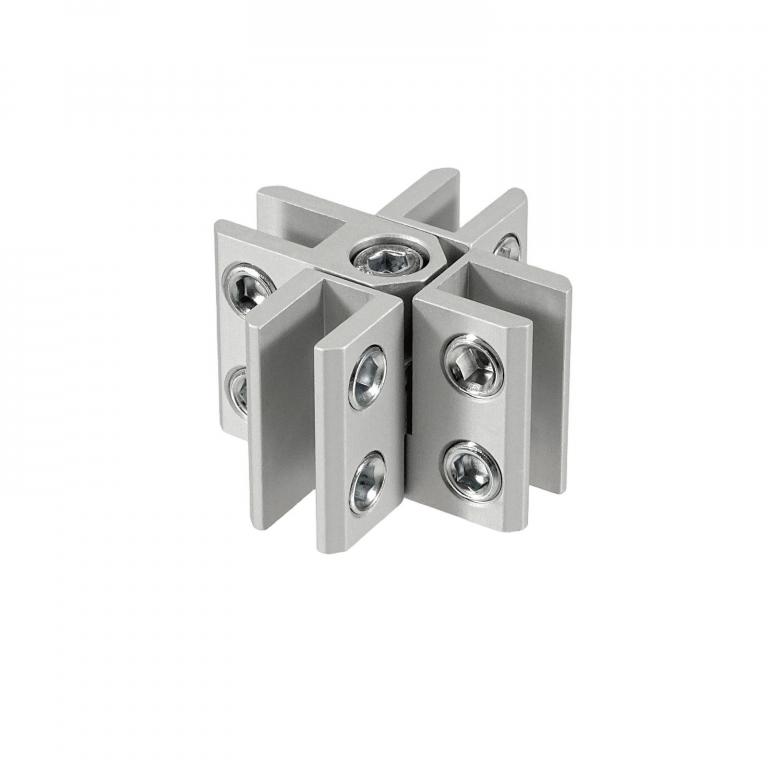

Kreuzverbinder		3 x

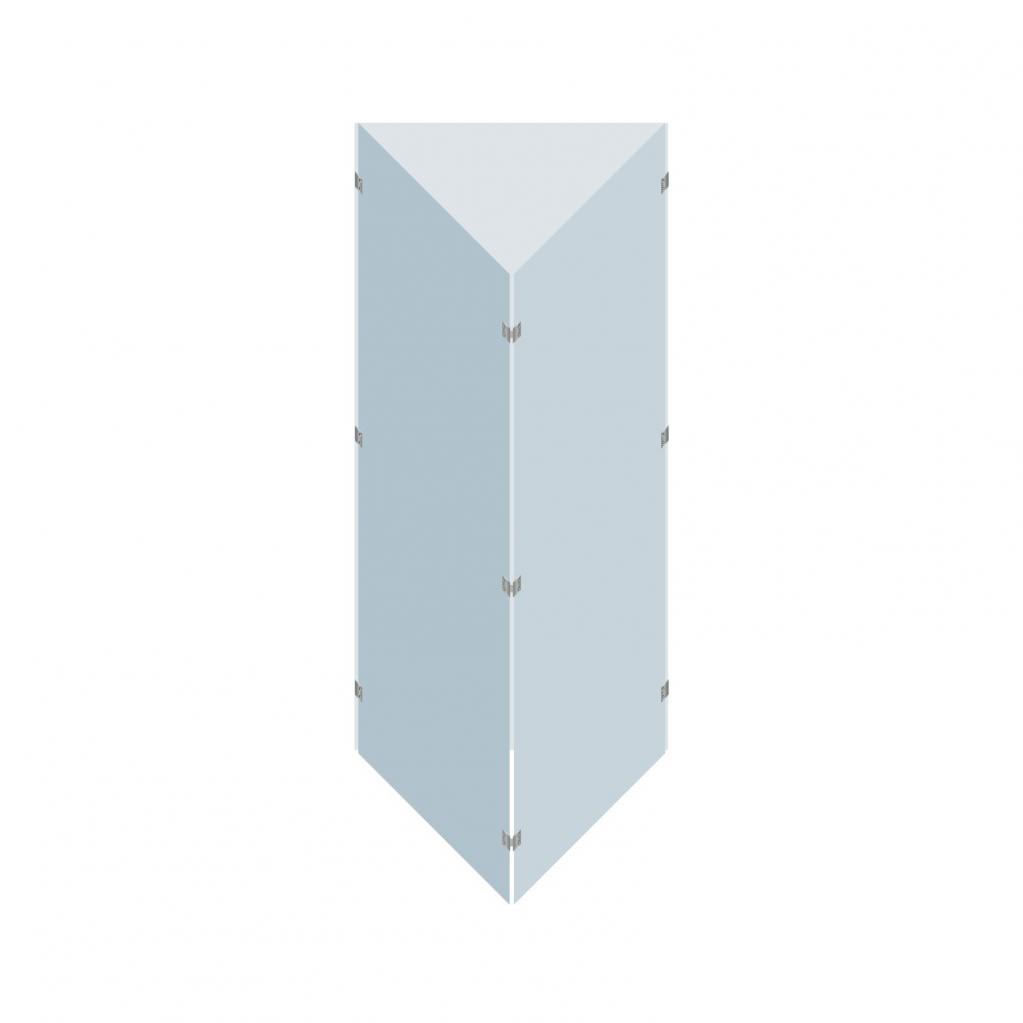

Säule "Prisma"

Säule "Prisma"

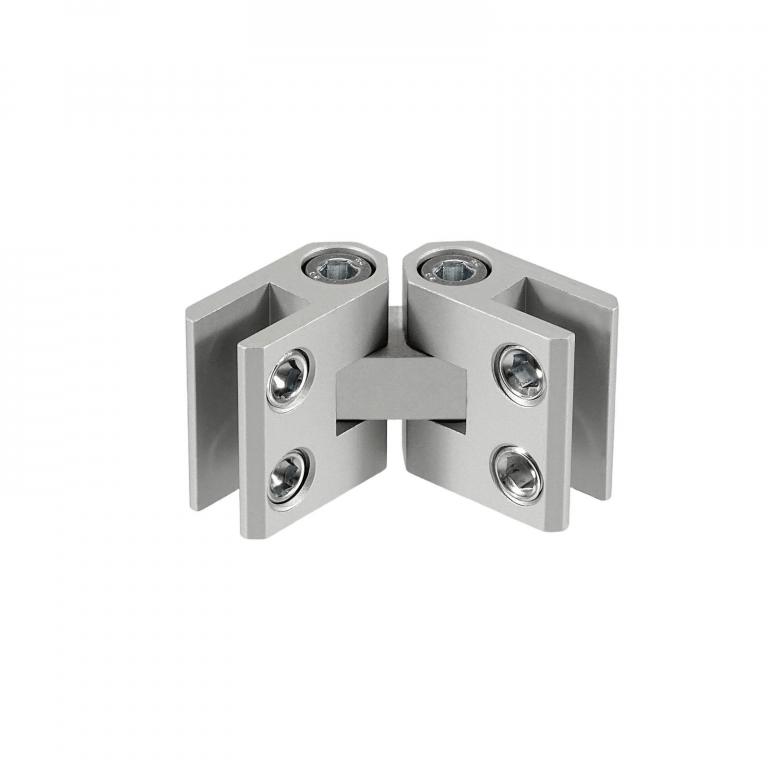

Dreiteilige Säule, fester Winkel. Durch die Multifunktionsverbinder, könnte die Säule, nach dem Lösen einer Seite, zusammengefaltet werden.
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Säule "Prisma"	Abbildung	Stückzahl
Multifunktionsverbinder		9 x

Säule "Quader"

Säule "Quader"
Vierteilige Säule / Vitrine, fester Winkel.
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Säule "Quader"	Abbildung	Stückzahl

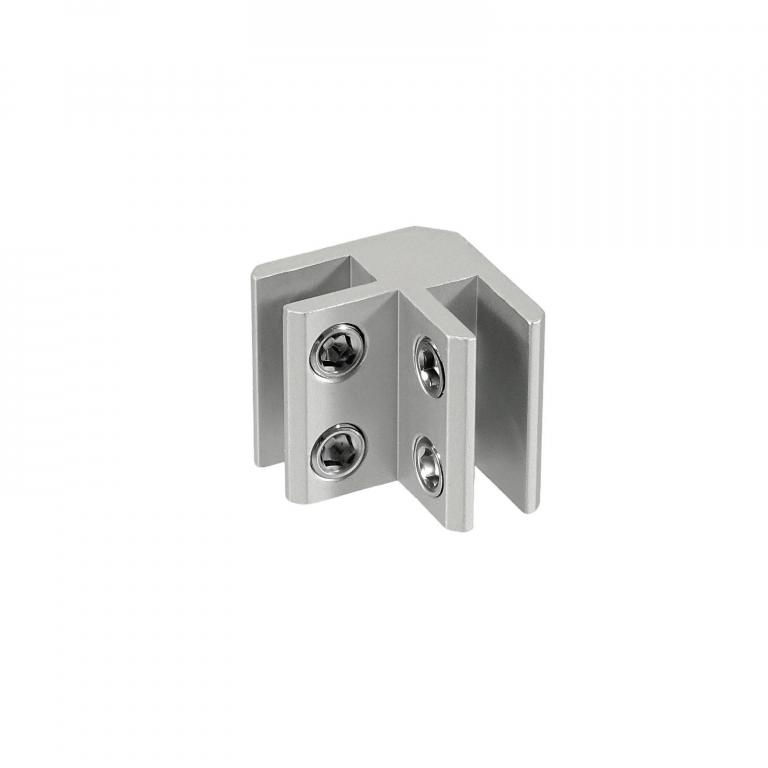

Verbinder 90°		12 x

Sockel "Galerie"

Sockel "Galerie"

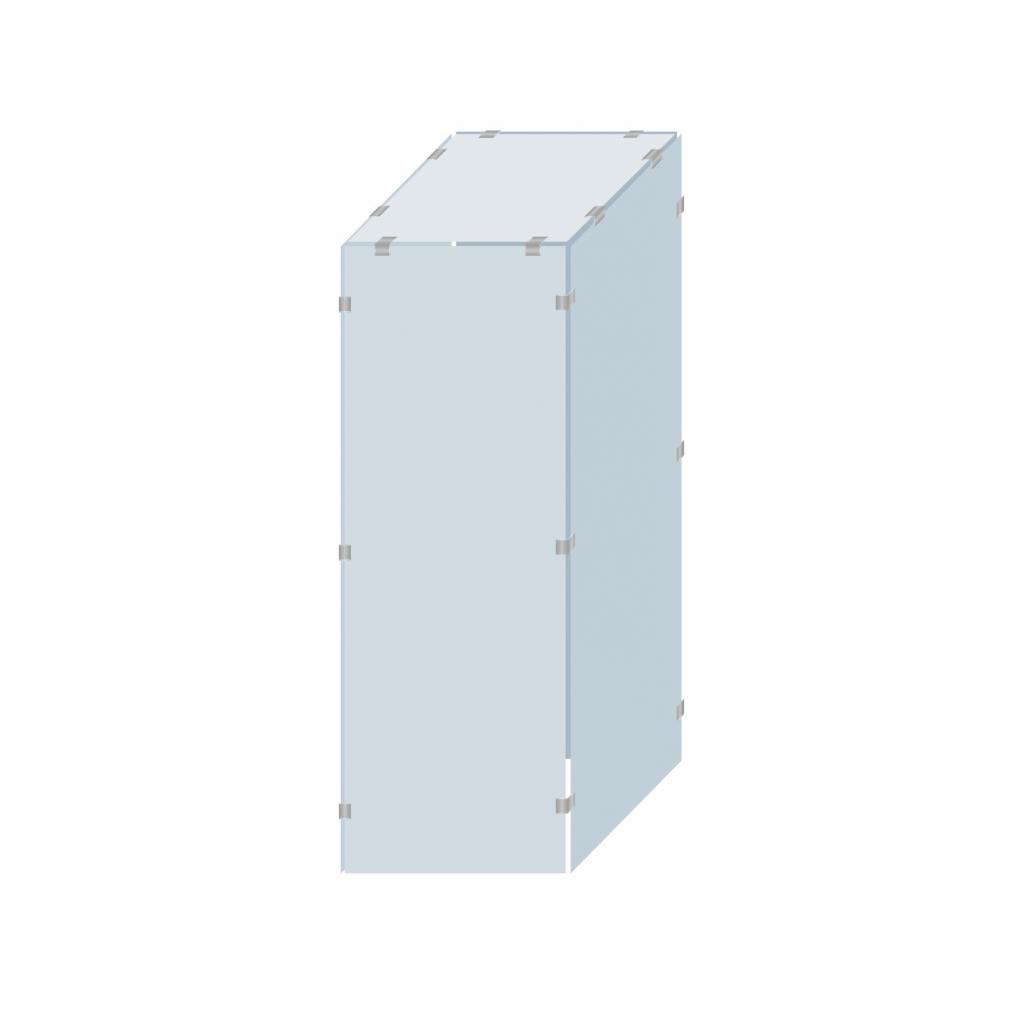

Galeriesockel mit Deckelaufsatz, fester Winkel.
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Sockel "Galerie"	Abbildung	Stückzahl
Verbinder 90°		20 x

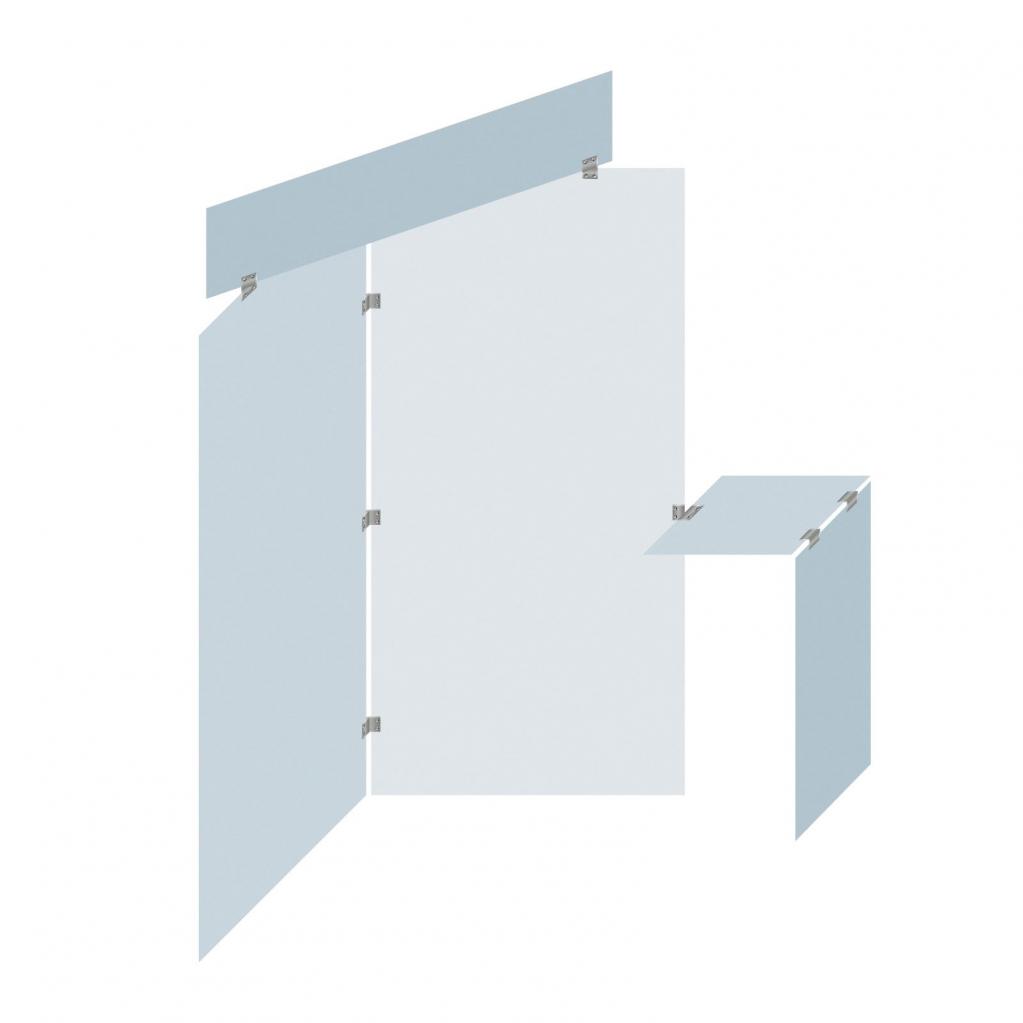

Stellwand "Multi 1"

Stellwand "Multi"
Mehrteilige Stellwand mit aufgesetzter Blende und Ablage. Variable und feste Winkel.
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Stellwand "Multi"	Abbildung	Stückzahl
Winkelverbinder		3 x

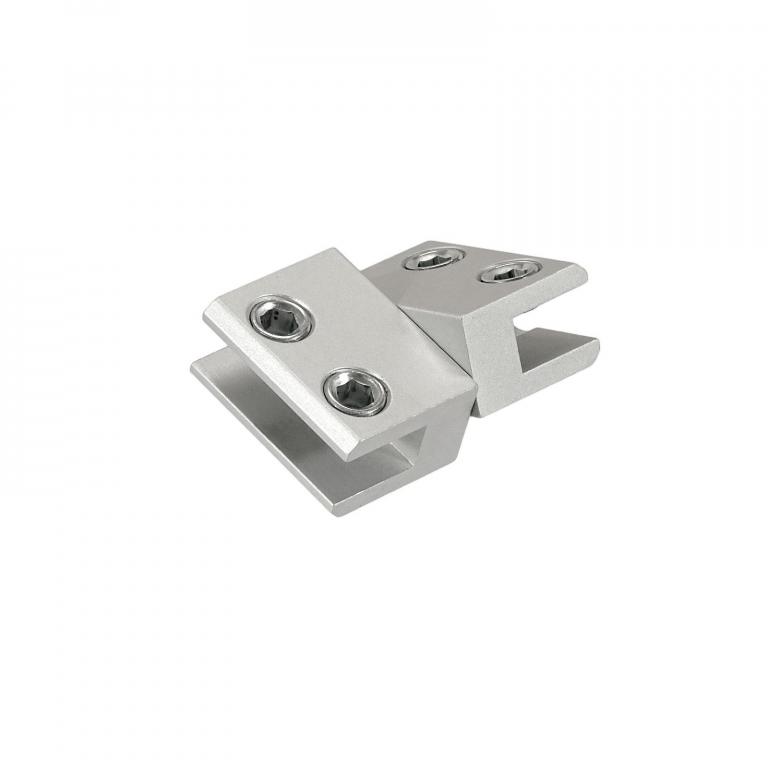

Horizontal-Vertikal-Verbinder		3 x
Verbinder 90°		2 x

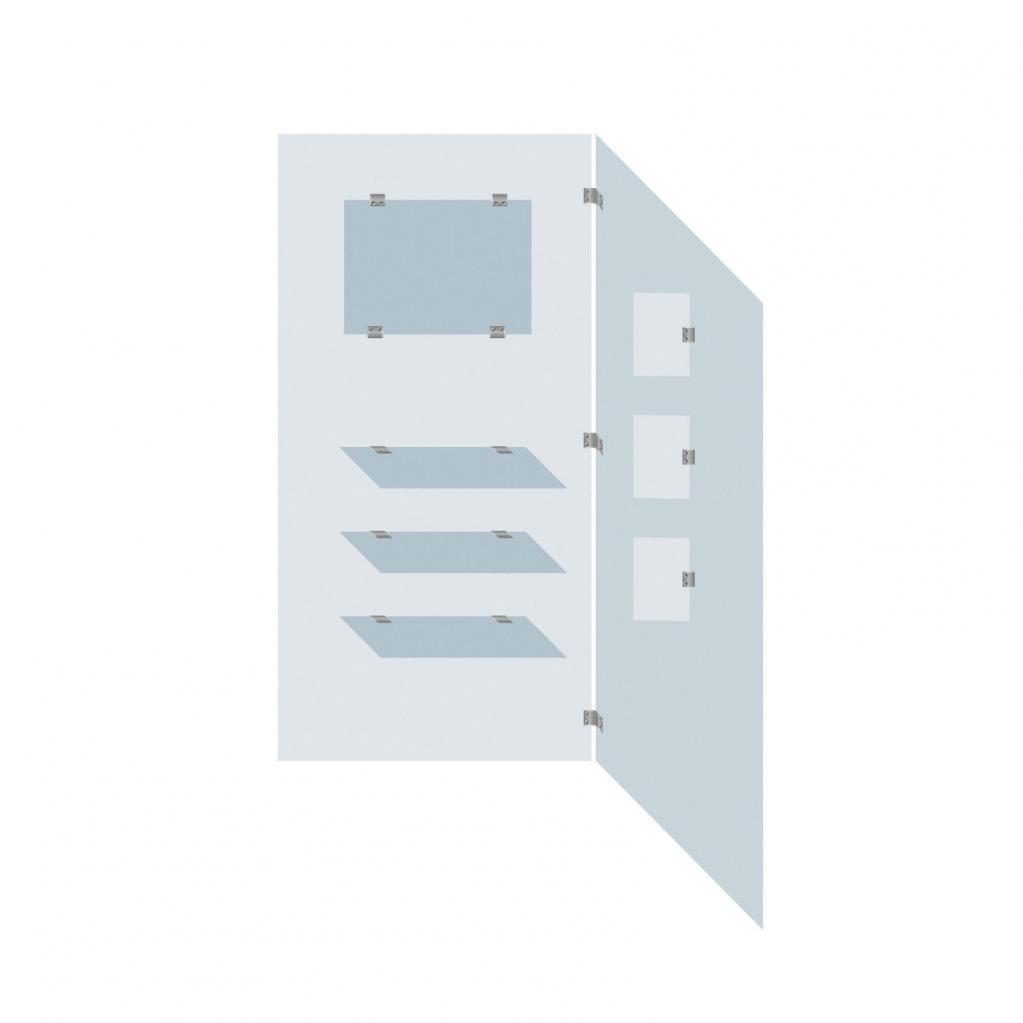

Stellwand "Multi 2"

Stellwand "Multi"
Zweiteilige Stellwand mit montierten Ablagen, Auslegerschildern und Hinweistafel. Variable und feste Winkel.
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Stellwand "Multi 2"	Abbildung	Stückzahl
Winkelverbinder		3 x

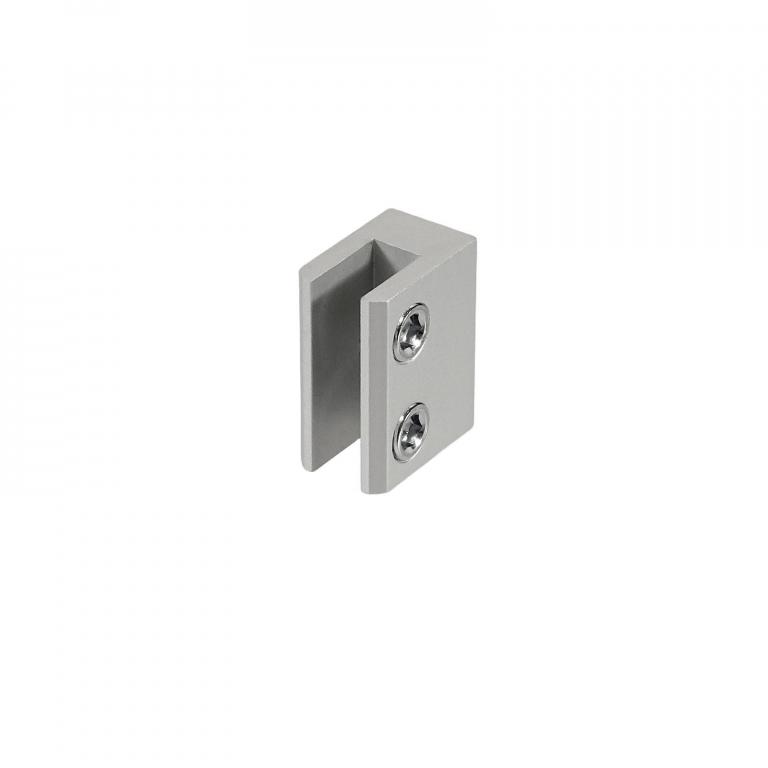

Wandanschluss		9 x

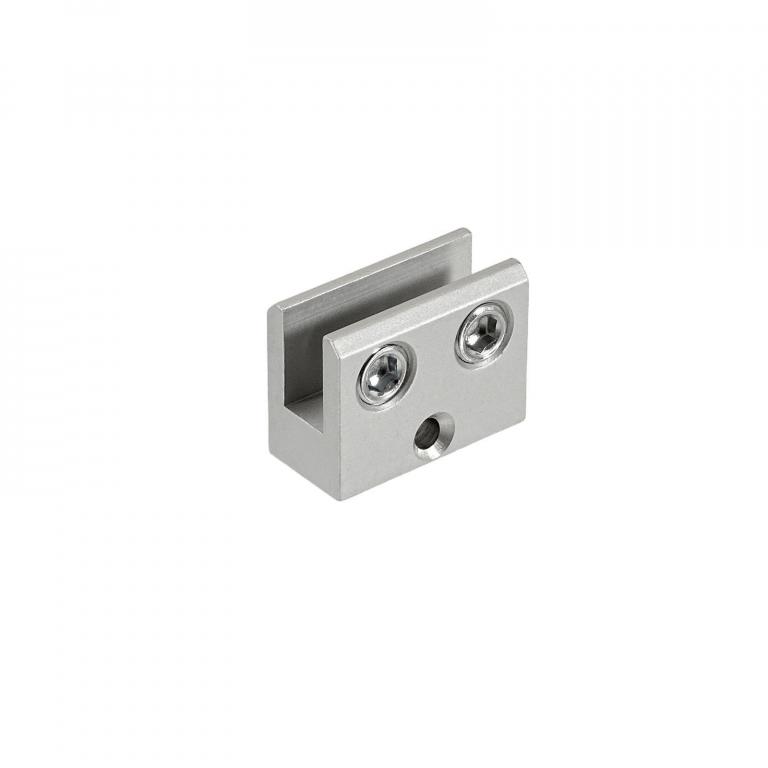

Schilderhalter		4 x

Theke "1"

Theke "1"

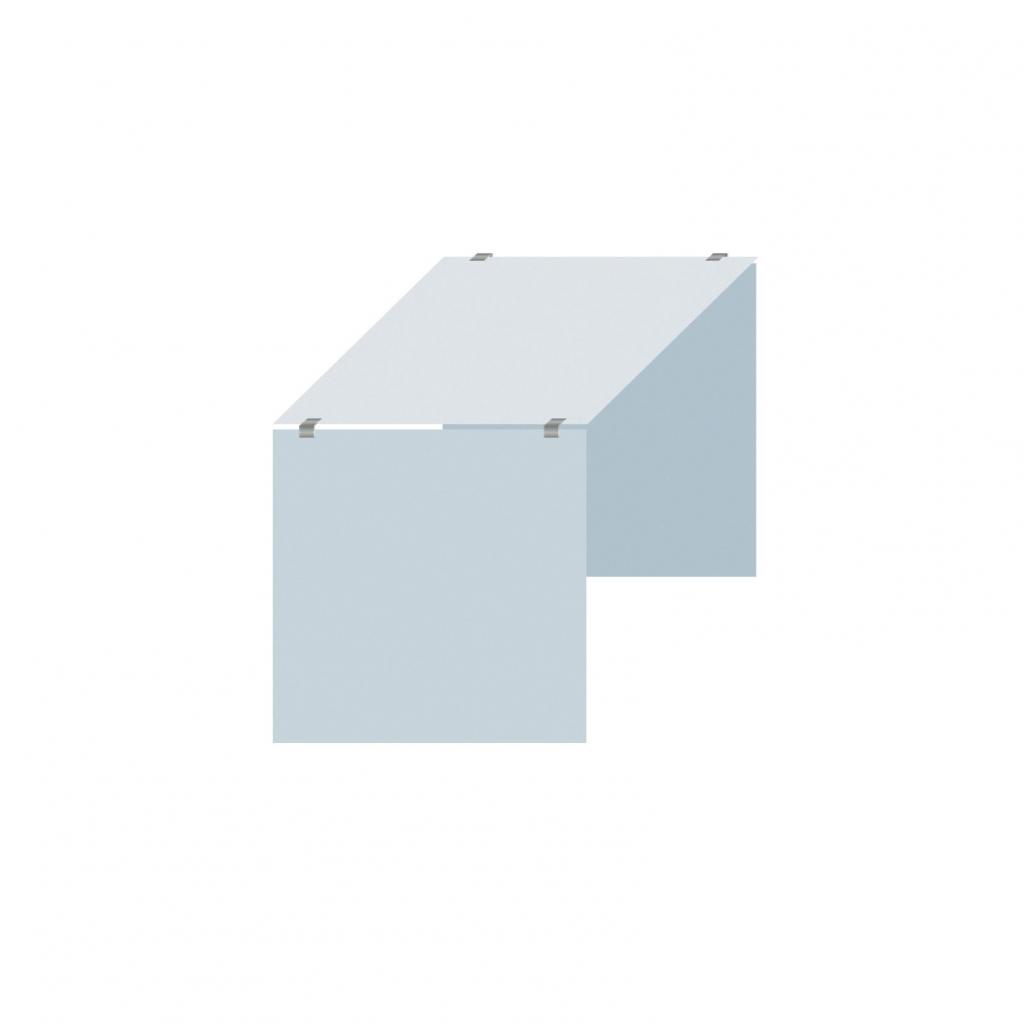

Einfache Theke, fester Winkel.
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Theke "1"	Abbildung	Stückzahl
Verbinder 90°		4 x

Theke "2"

Theke "2"

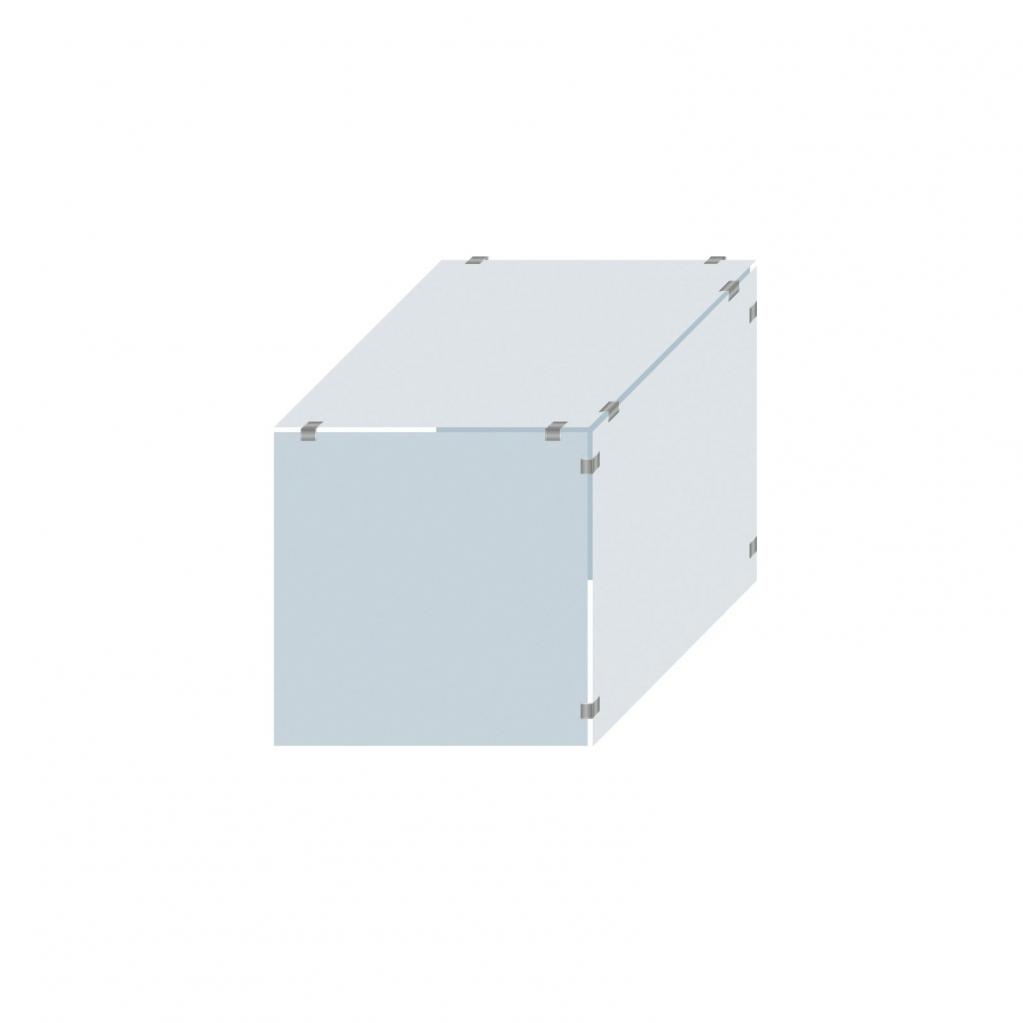

Einfache Theke, eine Seite geschlossen, fester Winkel.
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Theke "2"	Abbildung	Stückzahl
Verbinder 90°		10 x

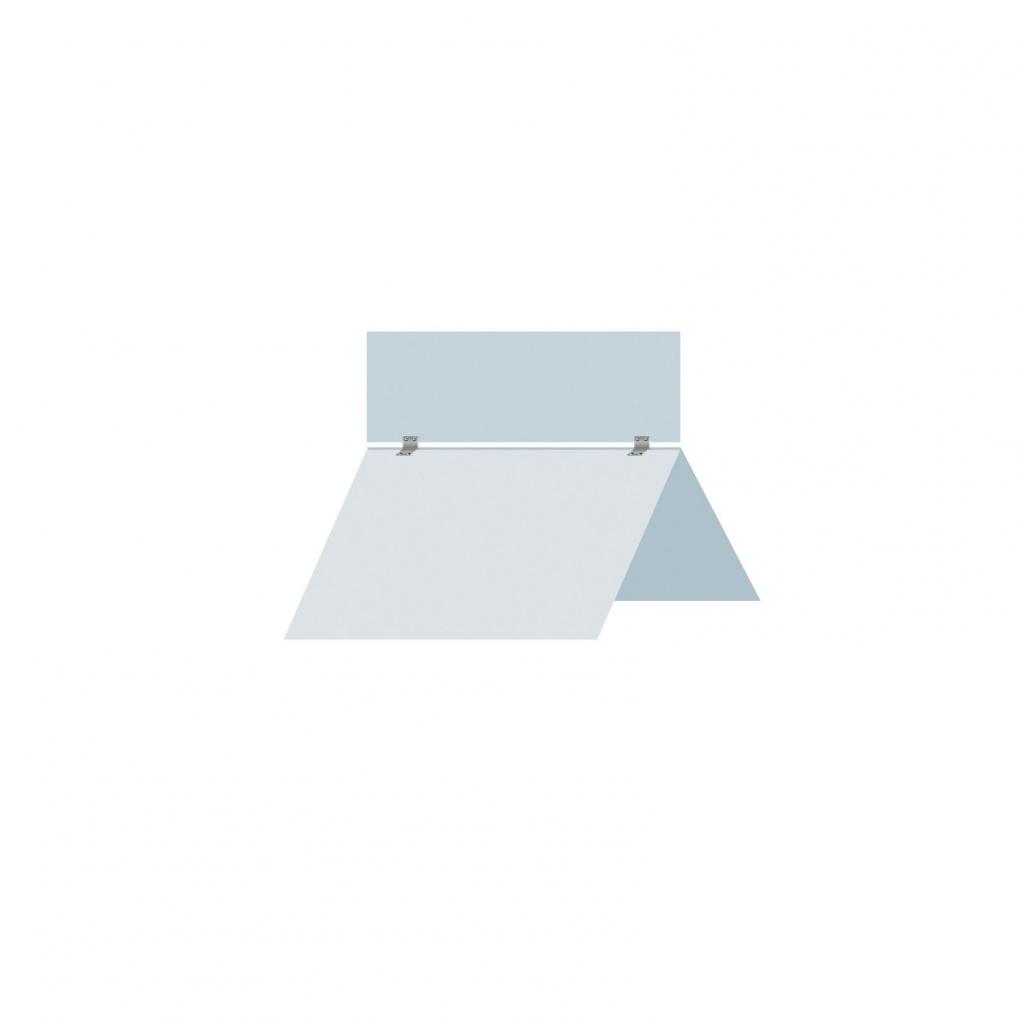

Aufsteller "1"

Aufsteller "1"
Dreiteiliger Aufsteller, variabler Winkel.
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Aufsteller "1"	Abbildung	Stückzahl
Dreier-Verbinder beweglich		2 x

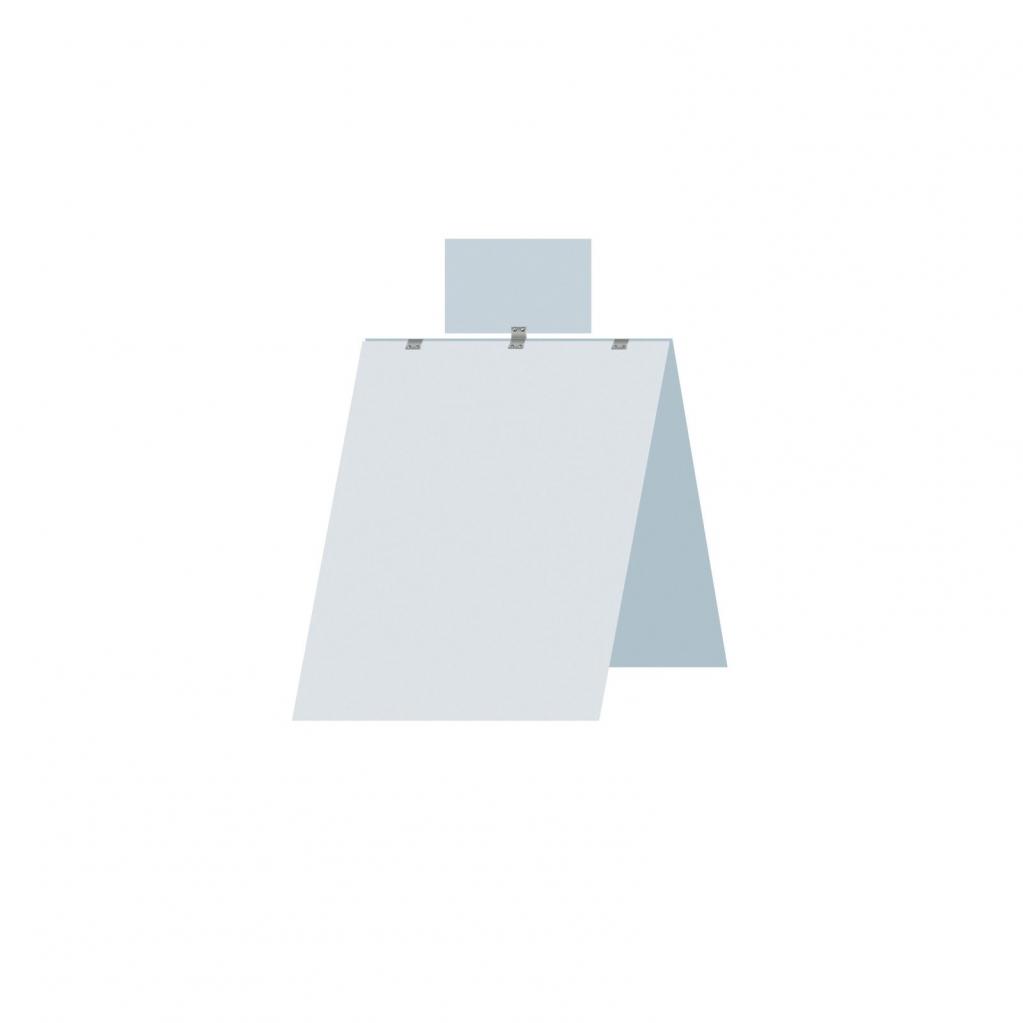

Aufsteller "2"

Aufsteller "2"
Dreiteiliger Aufsteller, variabler Winkel.
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Aufsteller "2"	Abbildung	Stückzahl
Multifunktionsverbinder		2 x
Winkelverbinder		1 x

Schutzwand "T"

Schutzwand mit Plattenverbindern und Acrylglas

Schutzwand "T"
Dreiteiliger Aufsteller, fester Winkel. Stellfläche sollte z.B. mit Filzgleitern unterlegt werden. Mit Acrylglas- oder Polycarbonatplatten auch ideal als Schutzwand für Ladentheken usw.
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)

Schutzwand "T"	Abbildung	Stückzahl
Dreier-Verbinder starr		3 x

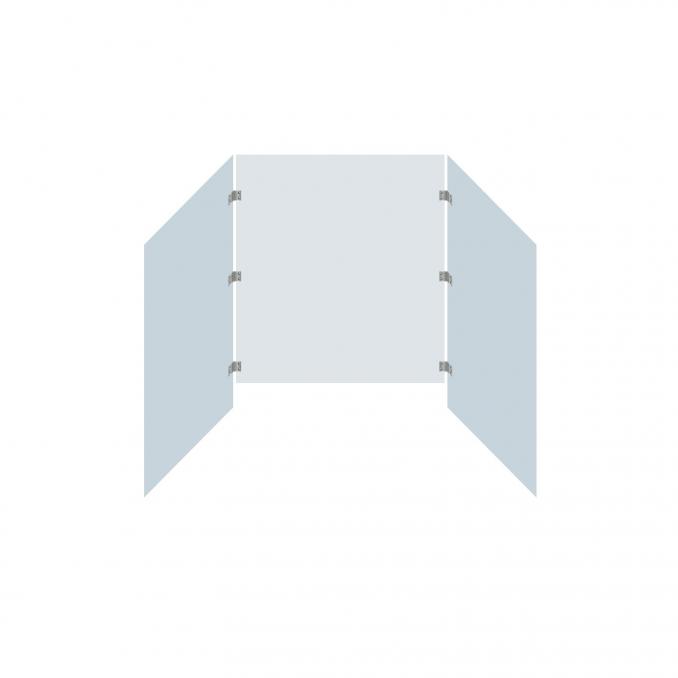

Schutzwand "U"

Schutzwand "U"
Dreiteiliger Aufsteller, variabler Winkel. Mit Acrylglas- oder Polycarbonatplatten auch ideal als Schutzwand für Ladentheken usw. Die Höhe der Durchreiche kann durch die Plattenhöhe festgelegt werden. Wenn Multifunktionsverbinder statt der Winkelverbinder verwendet werden, kann die Schutzwand zusammengeklappt werden.
(Plattenmaterial nicht im Lieferumfang enthalten. Abb. nicht maßstabsgetreu)
